Оптический энкодер QRE1113GR (Quatro-модуль)

Описание

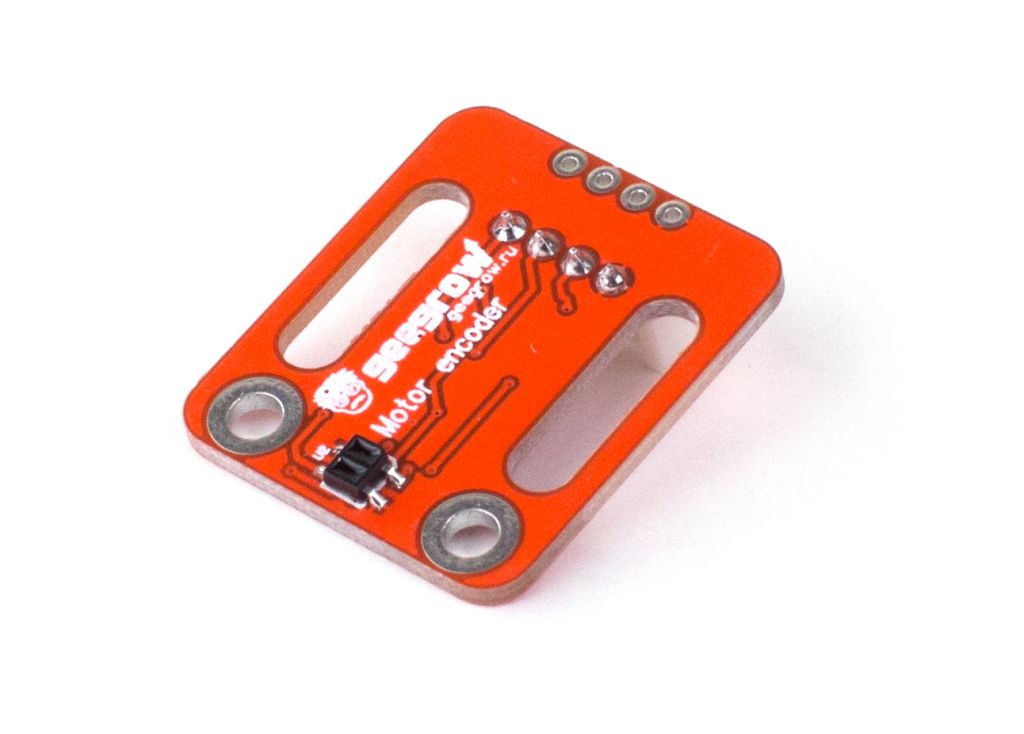

Этот электронный модуль представляет собой датчик отражения инфракрасного излучения близко расположенного черно-белого диска. Благодаря работе фотоэлемента в инфракрасном диопазоне излучения восприятия оттенков становятся более контрастным, чем в видимом диопазоне света. Это олегчает применять модуль для определения скорости вращения вала двигателя с помощью белах и черных участков поверхности.
Конструктивные особенности позволяют использовать модуль оптический энкодер в хобби проектах по созданию электронных или робототехнических устройств, в которых требуется движение, определять и управлять скоростью вращения вала двигателя, колеса и других вращающихся деталей. Модуль прост в использовании и благодаря низкому рабочему напряжению питания безопасен. В связи с этим он отлично подходит для организации занятий с детьми старше 12 лет при изучении электроники и робототехники.

Подключение

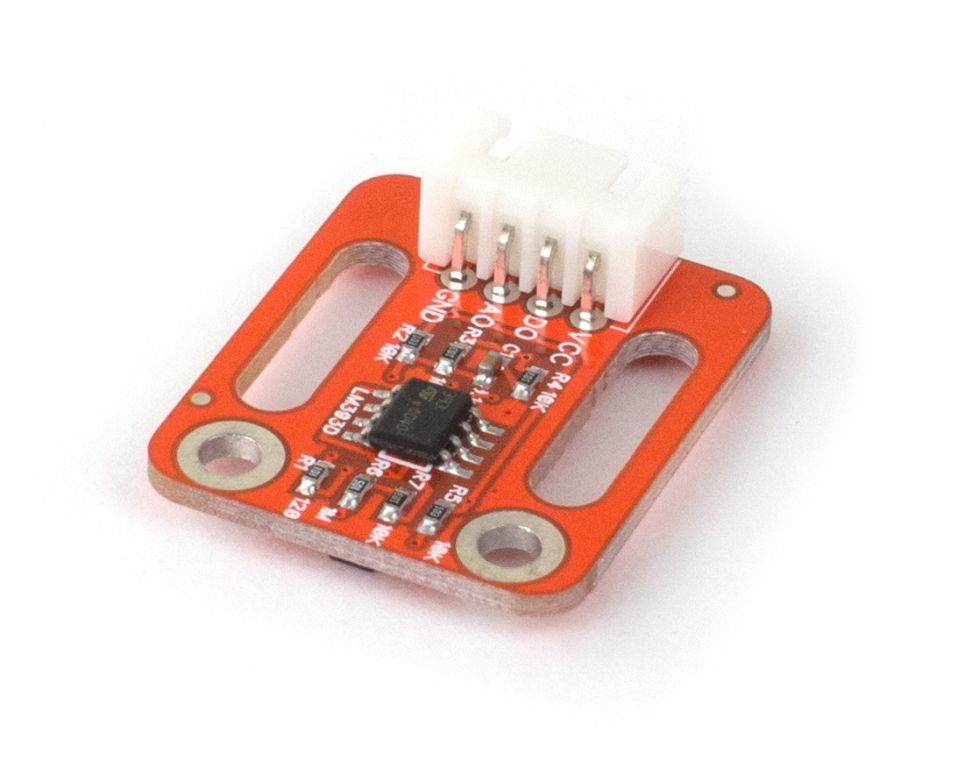

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно. Для подключения к DaVinchi удобно использовать QuatroPort A050.
Модуль подключается с помощью трех пинов GND, VCC и D0 (цифровой сигнал). Контакт A0 не используется (NC).

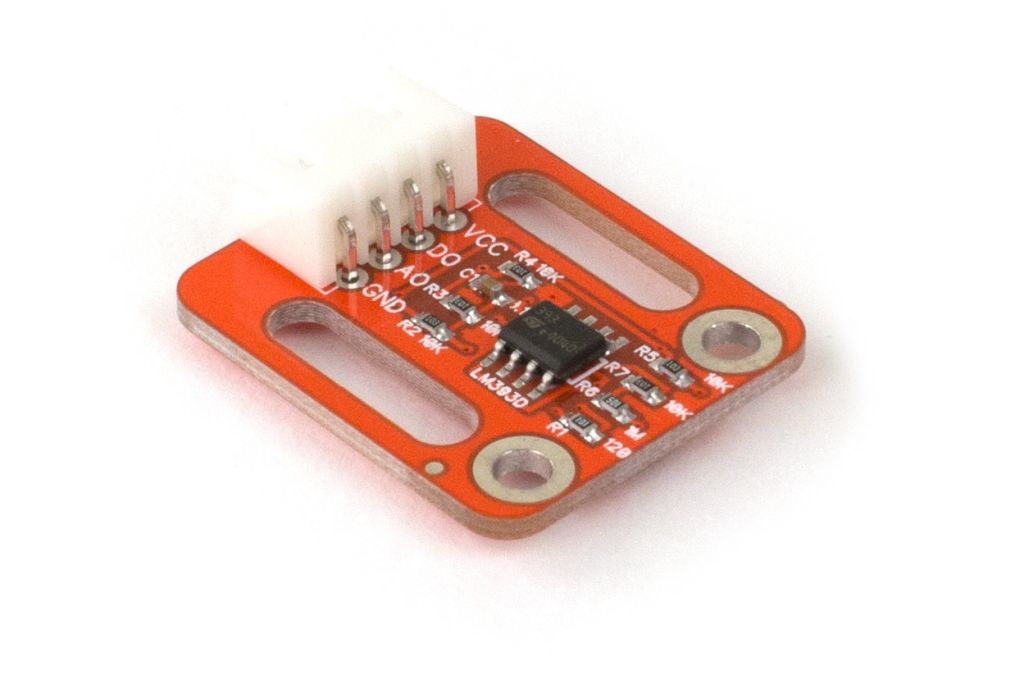

Распиновка:

VCC - питание
D0 - подключается к цифровому контакту контроллера
A0 - не задействован (NC)
GND - земля (общий)

Комплектация

1.Quatro-модуль "Оптический энкодер"
2. Черно-белый диск
3. Кабель XH-2.54-4P для подключения к макетной плате/Кабель XH-2.54-4P для подключения к QuatroPort A050  - 1 шт
