Двухосевой-XY датчик наклона (Quatro-модуль)

Описание

Хотите определять ориентацию устройства в пространстве, знать когда вся конструкция наклонилась и в какую сторону? Используйте двухосевой датчик наклона - он надежен и очень прост в подключении.  Датчик наклона идеально решает задачи автоматизации, когда применение цифровых гироскопов избыточно, а применение контактных датчиков, таких как концевые выключатели, не возможно.

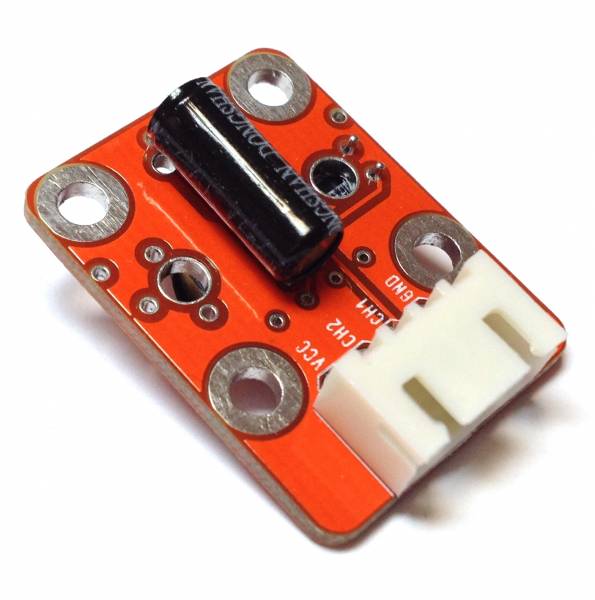

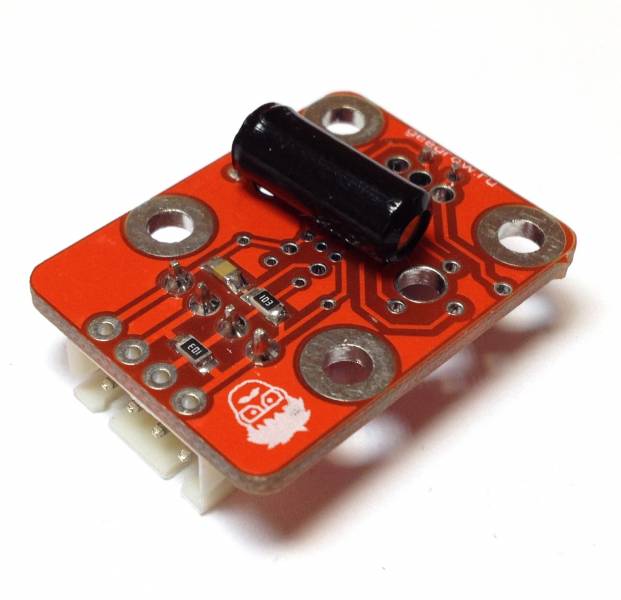

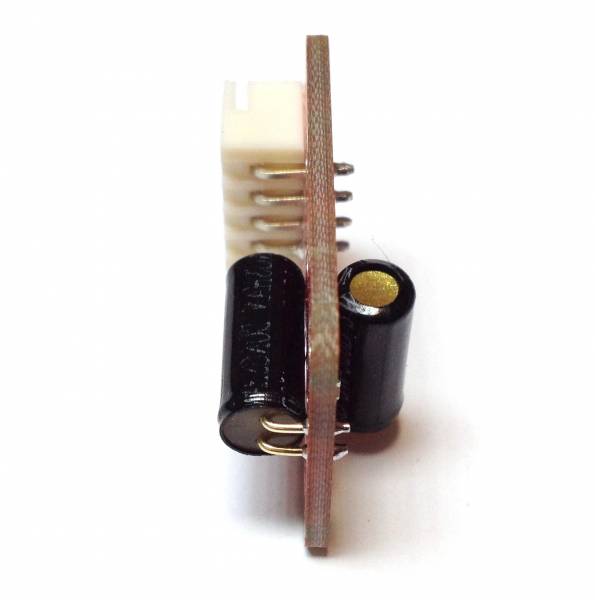

Чувствительным элементом датчика является герметичная капсула, в которой расположен металлический шарик. Если наклонить капсулу - шарик переместится внутри капсулы и замкнет/разомкнет контакты. На нашем модуле размещено сразу две таких капсулы, ориентированные перпендикулярно друг другу. Это дает возможность отслеживать наклон сразу в двух плоскостях - X и Y.

Крепить двухосевой датчик так же легко и удобно, как и остальные модули серии Quatro. Для этого потребуется 4 винта М3 и 4 стойки. Модуль имеет 4 отверстия диаметр 3мм, подходящие для крепления к деталям из конструкторов LEGO и MakeBlock. Расстояние между отверстиями кратны 16 мм.
Эстетично выполненный датчик, можно расположить на лицевой панели устройства. Он будет отлично смотреться в Вашем проекте.

ПОДКЛЮЧЕНИЕ

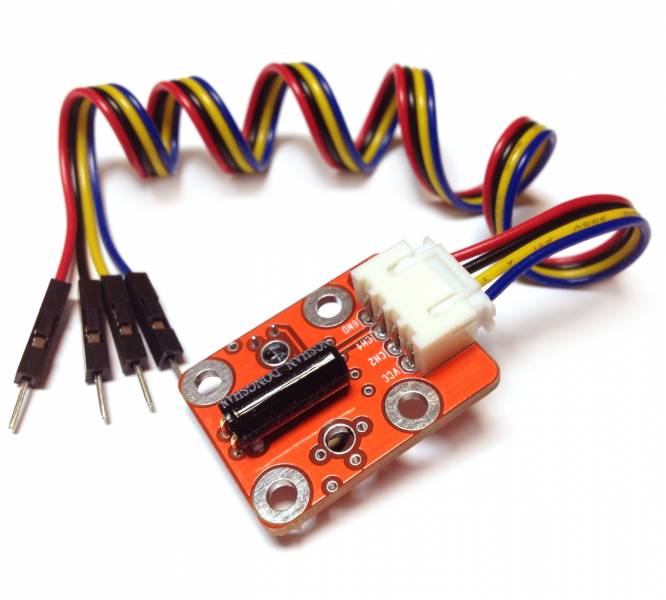

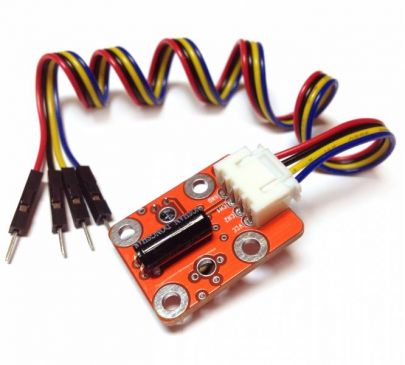

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подлкючается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно.
Для подключения модуля, нужно соединить GND с землей, а на пин VCC подать +5V. Тогда наклон вдоль поперечной оси, можно отслеживать на пише CH1, а вдоль продольной оси на CH2.

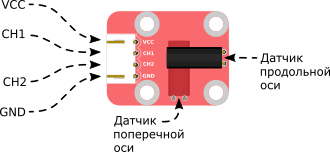

Распиновка:

VCC - питание (+5V)
CH2 - датчик наклона продольной оси
CH1 - датчик наклона поперечной оси
GND - земля (общий)
