Датчик цвета TCS34725, I2C (Quatro-модуль)

Описание

Датчик определения цвета с подсветкой на базе сенсора TCS34725. Помогает определить цвет предмета в формате RGB, подключается по интерфейсу I2C.
Модуль датчик цвета может использоваться в хобби проектах по созданию электронных или робототехнических устройств, в которых требуется определять цвет подносящих к нему объектов. Модуль прост в использовании и благодаря низкому рабочему питания безопасен.

КОНСТРУКЦИЯ

Модуль представляет собой печатную плату размером 36х22, имеющую четыре крепежных отверстия с межосевым расстоянием кратным 16 мм. Наличие отверстий позволяет надежно крепить модуль с помощью установочных стоек и винтов М3 к любым подходящим элементам конструкции собираемого электронного или робототехнического устройства.

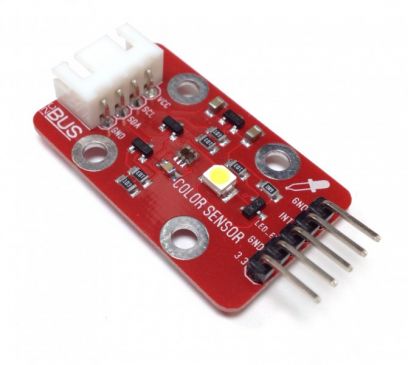

Плата оснащена датчиком цвета, для определения оттенков предметов, большим и мощным светодиодом, для подсветки места измерения, унифицированным четырехконтактным разъемом для питания и управления платой, а также джампером для включения светодиода.

ПОДКЛЮЧЕНИЕ

На плате модуля, напротив выводов разъема, нанесена маркировка с их обозначением.

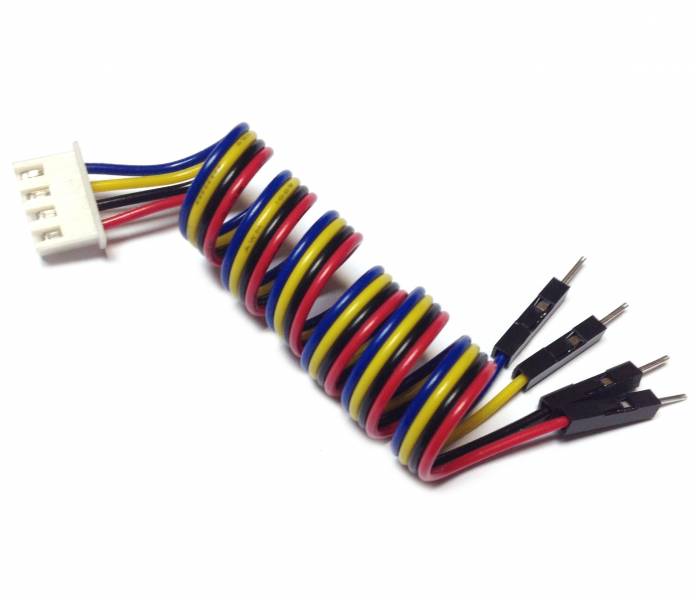

Модуль может быть соединен с контроллером посредством одного стандартного разъема, с использованием протокола I2C. Распиновка белого разъема XH-2.54-4P:
VCC - питание
SCL - пин передачи данных
SDA - пин передачи данных
GND  - земля (общий)

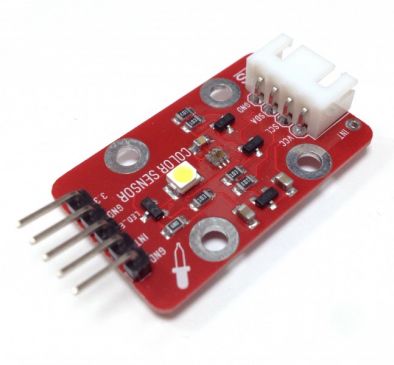

На противоположной стороне платы дополнительно выведен разъем, расширяющий функционал модуля:
GND  - земля (общий)
INT - прерывание. Уровень меняется если превышен порог яркости заданный пользователем. По умолчанию н еиспользуется.
LED_EN - управление диодом подсветки (включение/выключение)
GND  - земля (общий)
3.3V  - пониженное питание
