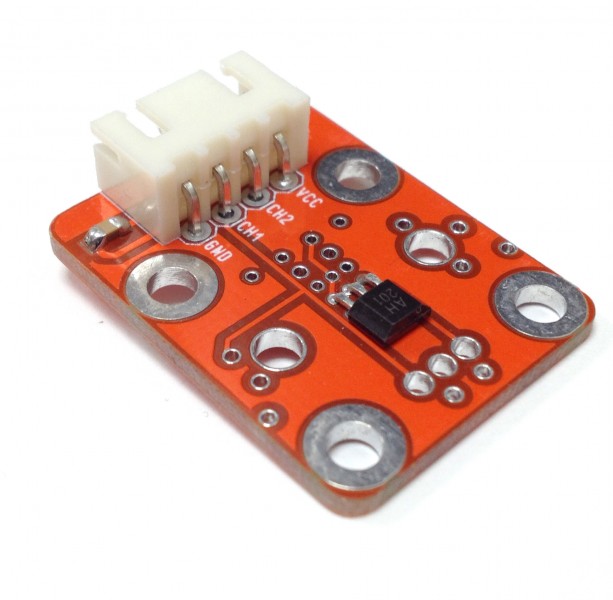

Датчик Холла AH201(Quatro-модуль)

Описание

Датчик Холла для регистрации магнитного поля. Датчик является униполярным - то есть реагирует на наличие или отсутствие поля южного полюса магнита. Состояние датчика изменяется при приближении и удалении от южного полюса магнита. На северный полюс датчик не реагирует.

Датчик, установленный на плате 1U, прекрасно вписывается в линейку Quatro-модулей. Модуль может быть  надежно закреплен на четырех стойках М3, что исключает прогиб и поломку даже при сильном нажатии. Кроме того, эстетично выполненный, он будет отлично смотреться в Вашем проекте.
Модуль с датчиком Холла, как и все остальные модули серии Quatro, имеет отверстия подходящие для крепления к деталям из конструкторов LEGO и MakeBlock. Отверстия имеют диаметр 3мм, а расстояние между отверстиями кратны 16 мм.

ПОДКЛЮЧЕНИЕ

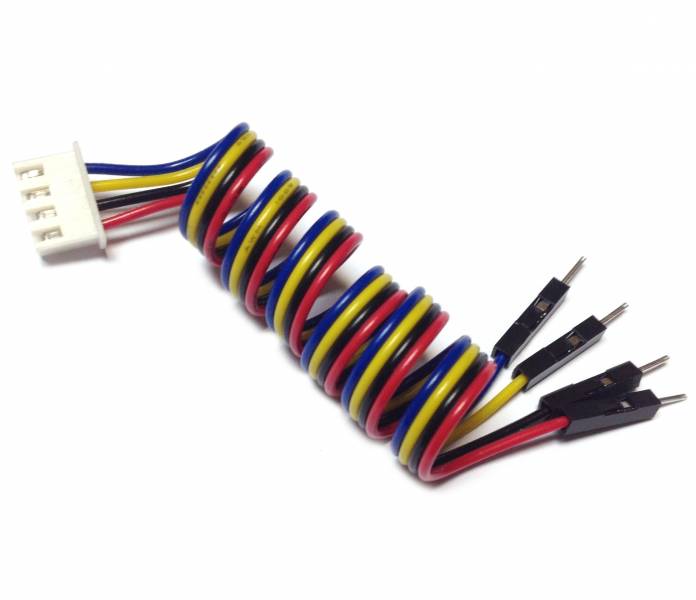

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно. Для подключения к DaVinchi удобно использовать QuatroPort A050.

Распиновка

VCC - питание датчика (+5V)
CH2 - подключается к контроллеру
CH1 - не задействован
GND - земля (общий)

Модуль представляет собой функционально законченную конструкцию, со всей необходимой объвязкой. Так что Вам уже не нужно беспокоиться об этом при подключении, достаточно просто подать питание и все.
