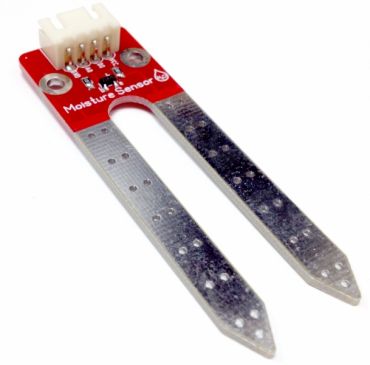

Датчик влажности почвы позолоченный (Quatro-модуль)

Описание

Простейший датчик измерения влажности почвы. Подойдет для решения задачи капельного полива комнатных растений, что особенно актуально летом, когда вся семья на несколько недель уезжает в отпуск, а цветы остаются без влаги под прямыми солнечными лучами.

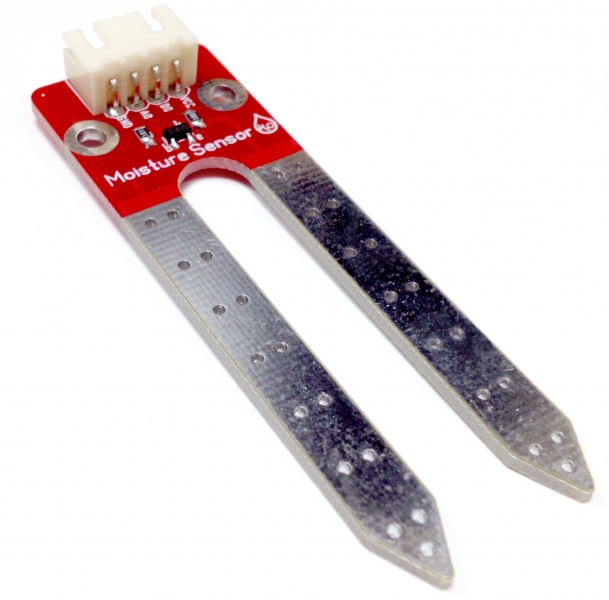

Датчик имеет два электрода, которые погружаются в грунт. Определение степени влажности почвы происходит косвенным образом, на основании данных о ее электрическом сопротивлении. Влажный грунт лучше проводит электрически ток, чем сухой.
Модуль имеет 2 отверстия диаметром 3мм, и в случае необходимости, датчик можно закрепить с помощью двух винтов М3. Расстояние между отверстиями кратны 16 мм.

ПОДКЛЮЧЕНИЕ

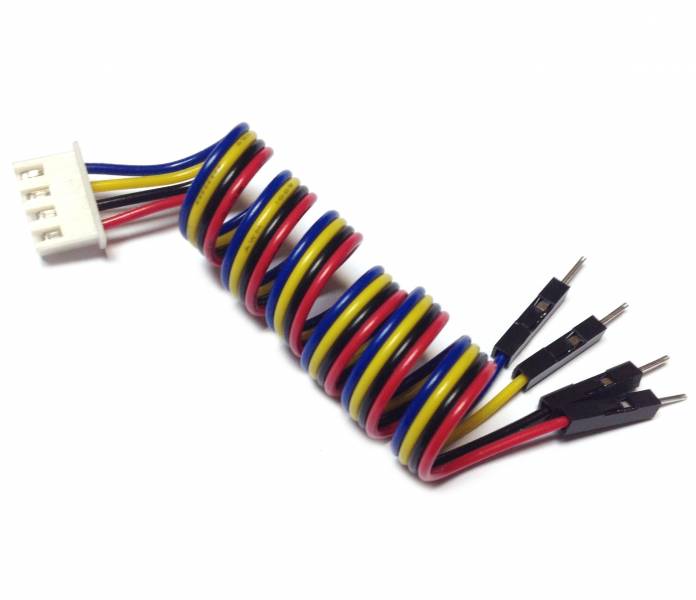

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подлкючается к Arduino и макетной плате с помощью специального кабеля-переходника который продается отдельно.
Для подключения модуля, нужно соединить пин GND с землей, а на пин VCC подать +5V. Сигнал снимается с аналогового вывода AO, который необходимо подключить к аналоговому порту контроллера.

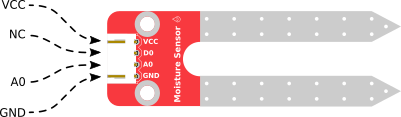

Распиновка:

VCC - питание (+5V)
DO - не задействован
AO - к аналоговому порту контроллера
GND - земля (общий)
