YF-S401, Датчик расхода жидкости 0.3-6 л/мин

Артикул: 004575
Наличие:
Есть на складе
Добавить в Wish List
Цена:
320.00 320.00 ₽

Технические характеристики

Рабочее напряжение: 5 - 18 В
Потребляемый ток: до 15 мА (при Vcc = 5 В)
Измеряемый диапазон расхода воды: 0,3 - 6 л/мин
Погрешность измерений: ±3%
Рабочее давление: до 0,8 Mpa = 8 бар = 7,9 ст. атм
Рабочая температура: 0 - 80°C
Температура жидкости: до 120°C
Влажность воздуха: 35 - 90%
Размер патрубка: ∅7мм (внешний), ∅3,8мм (внутренний), L=12мм

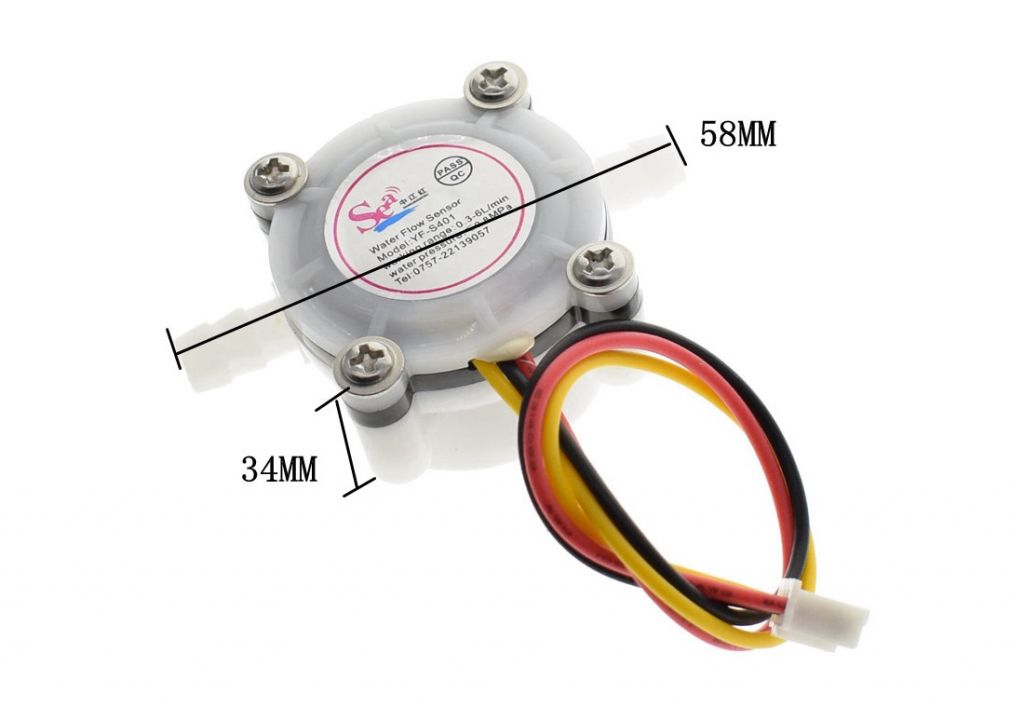

Габариты: 58x35x27мм
Вес: 37г

Описание

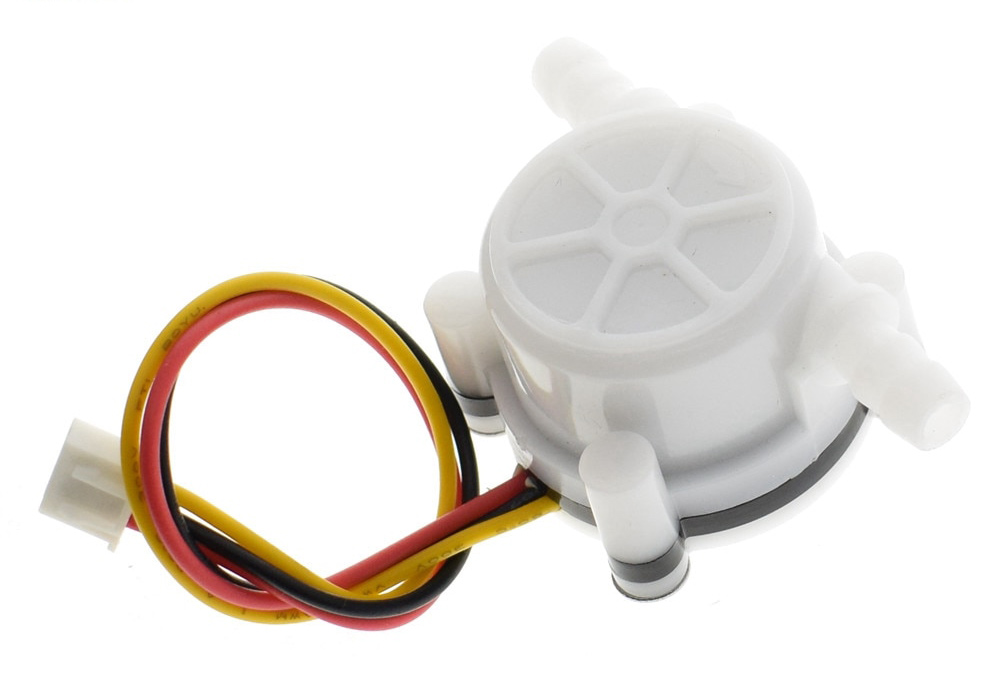

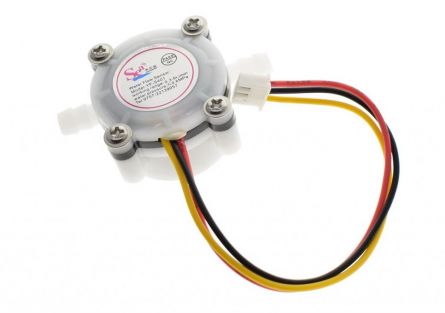

Датчик расхода воды YF-S401 состоит из пластикового корпуса, клапана, водяного ротора с магнитами и датчика Холла. Скорость вращения ротора прямо пропорциональна скорости водяного потока. Чем выше скорость, тем чаще магниты проходит рядом с датчиком Холла, тем больше импульсов на информационном выводе датчика.
Формула для расчёта импульсов и скорости потока воды: F = 7,5 Q => Q = F / 7,5
где, F - частота импульсов (Гц)
       Q - скорость потока воды (л/мин)

Подключение

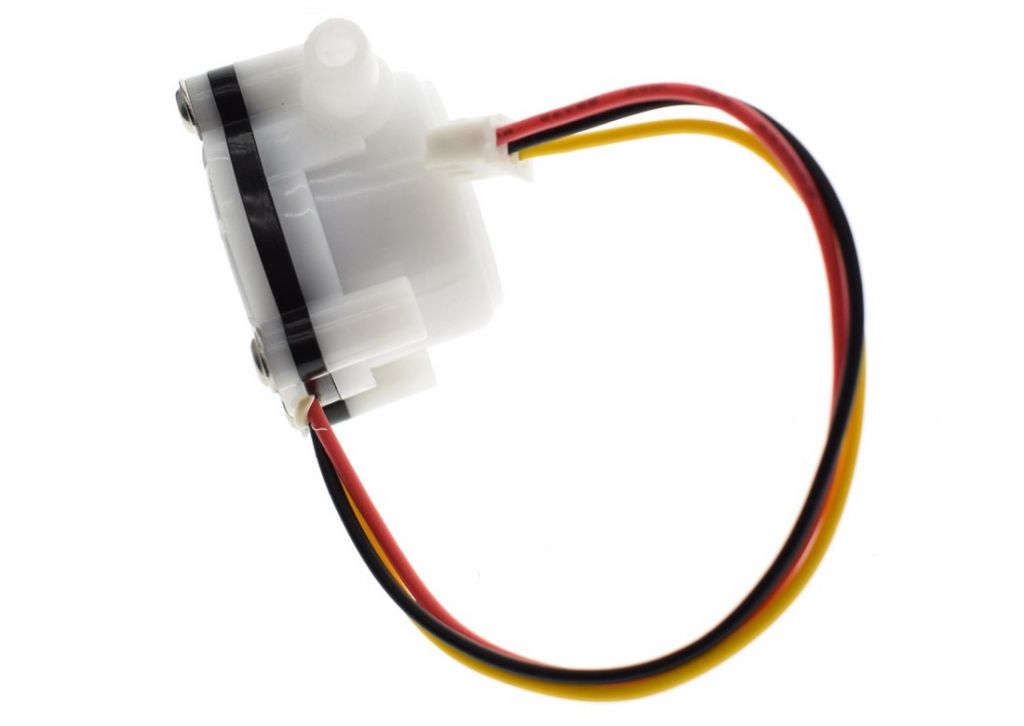

Включается в разрыв шланга и замеряет расход жидкости.
VCC - красный
GND - черный
SIG - желтый
