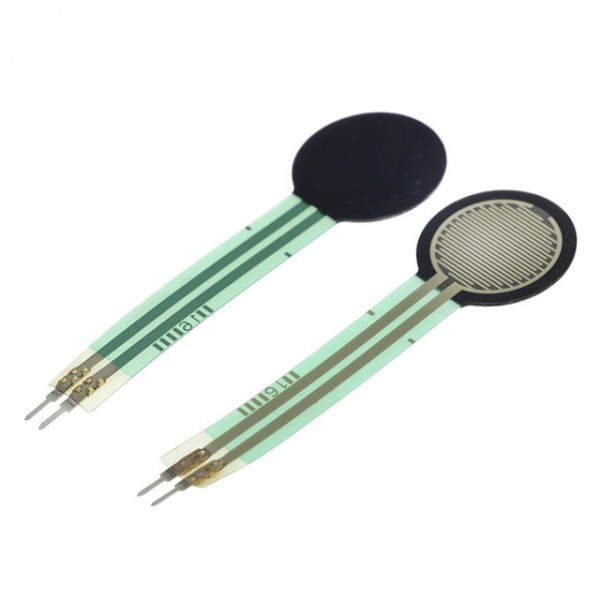

FSR402, Резистор давления - 12мм

Артикул: 005032
Наличие:
Под заказ
Добавить в Wish List
Цена:
655.00 655.00 ₽

Технические характеристики

Сопротивление без нагрузки: > 10 МОм
Диапазон чувствительности к приложенной силе: 0,1 ... 10,02 Н
Время реакции (нарастания фронта): < 3 мкс
Повторяемость показаний: 98%
Выходной сигнал: аналоговый (см. график)
Рабочая температура: -30 ... +70 ºC
Чувствительная область: Ø 12 мм
Габариты: Ø 18,28 x 62 x 0,6 мм

Описание

Резистор давления или FSR (Force Sensing Resistors) - резистор чувствительный к силе. Сопротивление резистора давления снижается с увеличением силы, приложенной к его поверхности. Чувствительная область резистора давления изолирована полимерной плёнкой, следовательно, на его сопротивление не влияет электро-проводимость соприкасающихся с ним объектов.
Резисторы давления Interlink Electronics серии FSRTM 400 зарекомендовали себя как надежные устройства, защищенные полимерной пленкой (PTF), демонстрирующие снижение сопротивления с увеличением силы, приложенной к поверхности их чувствительной области. Чувствительность резистора оптимизирована к силе прикосновения человека и устойчива к помехам создаваемыми другими электронными устройствами.

Чувствительная зона резистора ограничена черной круглой рамкой. Если на резистор положить твердый плоский предмет, выходящий за чувствительную область резистора, то он будет касаться только ограничительной рамки и его вес не будет влиять на сопротивление резистора.

Применение

Резистор давления можно применить по прямому назначению, для измерения силы, в том числе и силы тяжести (например в весах). Можно использовать вместо сенсорных кнопок, в отличии от которых Вы можете фиксировать не только факт нажатия, но и силу этого нажатия, а само нажатие можно осуществлять в перчатках, или используя любые предметы. Можно использовать в системах сигнализаций, как датчики изменения веса охраняемого предмета. Можно использовать для управления роботами, где действия робота будут зависеть от уровня приложенной силы. Во многих других устройствах и проектах.

Подключение

Резистор давления FRS подключается в одно плечо резистивного делителя. От резистора R2 установленного во втором плече этого делителя зависит требуемый уровень чувствительности резистора FRS, а так же ограничение тока протекающего через весь делитель. Напряжение с выхода резистивного делителя Vout можно подать на любой аналоговый вход Arduino.

Питание

Не рекомендуется подводить к резистору напряжение более 5 В.
