Термометр на DS18B20 и ATTINY24

Описание

Товар возврату и обмену не подлежит.

Набор предназаначен для самостоятельной сборки цифрового термометра на базе датчика DS18B20 и управляющего микроконтроллера Attiny24. Дополнительную информацию по описанию можно посмотреть здесь.

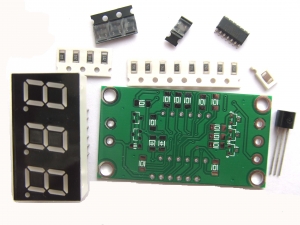

В набор входит:
1. Плата                                                          1шт
2. Прошитый микроконтроллер Attiny24      1шт
3. Дисплей SH4301BS общий анод              1шт
4. Транзистор BC807-40                                3шт
5. Диод Шотки BAT54C                                  1шт
6. Резистор 75 Ом                                          8шт
7. Резистор 1 кОм                                          4шт
8. Конденсатор 0.1 мкФ                                 1шт
9. Температурный датчик DS18B20             1шт

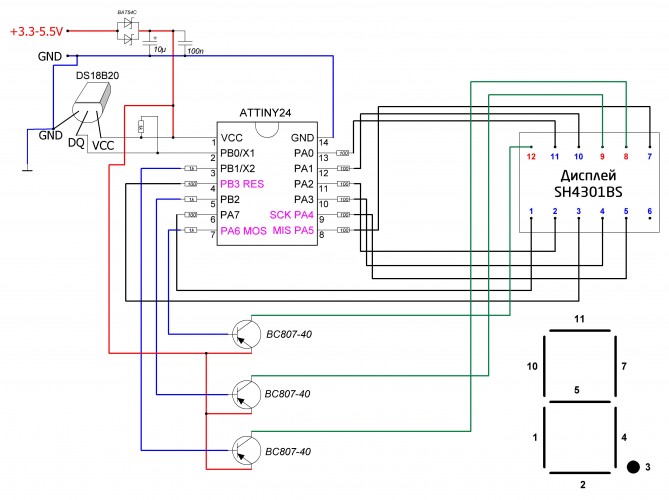

Схема термометра

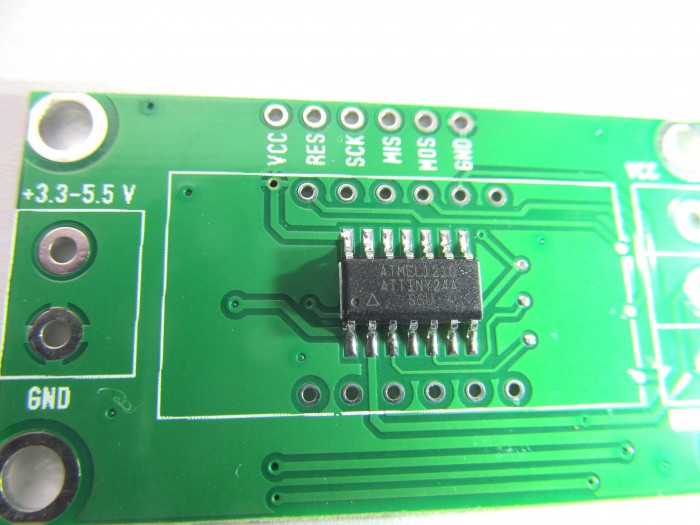

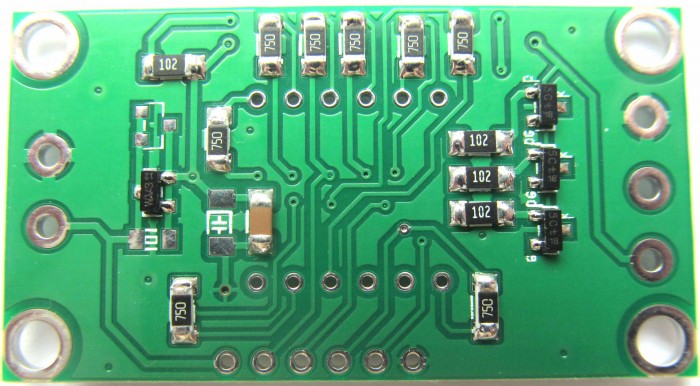

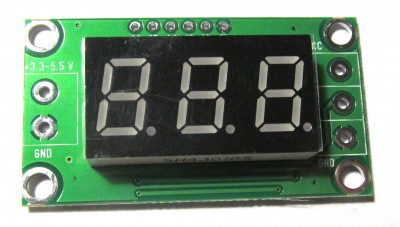

Вид после сборки

Пайку можно осуществить с помощью глицерина гидразина. После плата промывается проточной водой и высушивается феном от остатков воды. Если устройство спаяно правильно, то после подачи питания сразу начнет работать. Особое внимание надо уделить правильности подключения температурного датчика DS18B20. Об этом можно посмотреть здесь.
