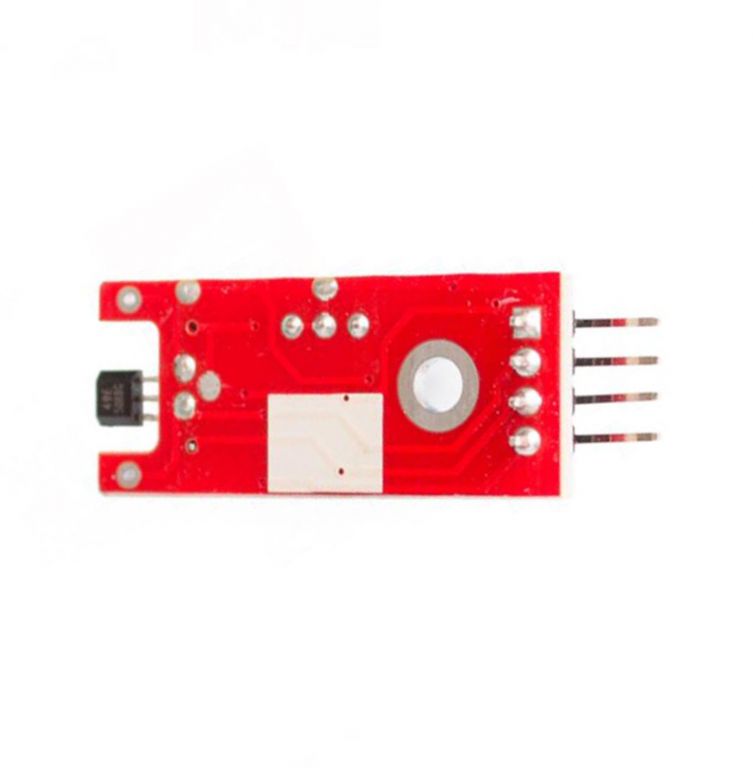

KY-024, Модуль датчика Холла с регулировкой чувствительности

Описание

Модуль определяет присутствие поля постоянного магнита. Наиболее часто применяется для определения скорости вращения различных деталей механизмов.Используется в приборах бытового, учебного и развлекательного назначения,а также как наглядного пособия для ознакомления с эффектом Холла.

Подключение KY-024

Наименования контактов нанесены на плату модуля:

A0 Напряжение сигнала этого выхода соответствует напряженности магнитного поля.
G Общий
+ Питание положительный полюс
D0 Выход цифрового сигнала сообщающего о превышении установленного порога

Модуль KY-024 применяется в составе проектов Arduino. Если проект сложный и используется только цифровой сигнал, то модуль датчика соединяют жгутом со специальными модулями расширения ардуино, которые содержат ориентированные на такое подключение группы контактов, далее сигнал поступает на вход МК. В зависимости от типа главного модуля ардуино выбирают модуль расширения.

Работа модуля датчика Холла.

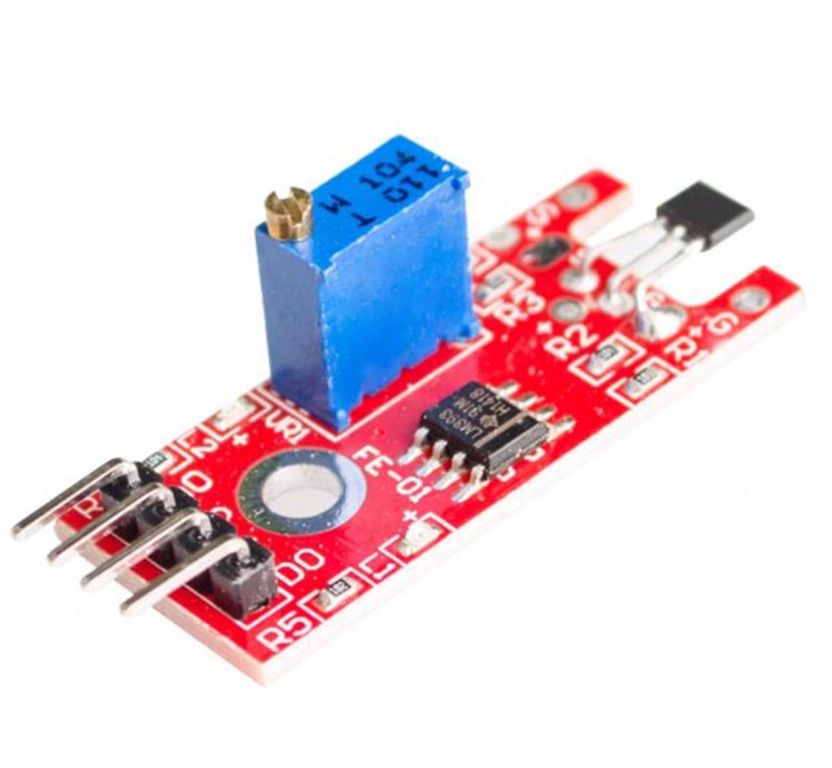

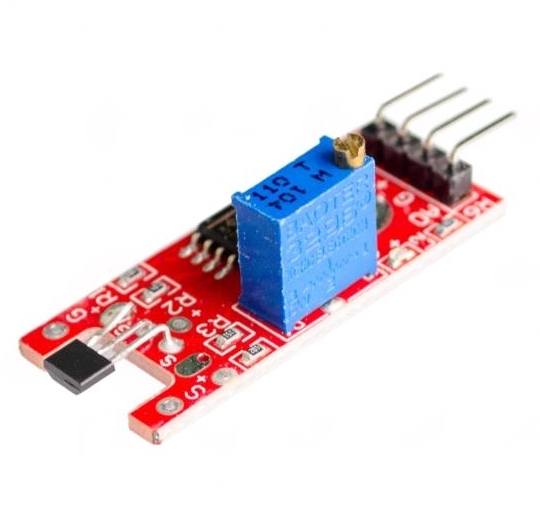

Воспринимающий элемент модуля - микросхема датчик Холла SS49E. Она соединена со входом компаратора на микросхеме LM393YD. С помощью подстроечного резистора выполняется установка порога срабатывания компаратора. При этом устанавливается чувствительность
датчика магнитного поля. При воздействии поля напряженностью более, чем установлена при настройке на выходе D0 меняется уровень напряжения. На аналоговый выход поступает усиленный сигнал воспринимающего элемента.

Индикация

Светодиод L1 показывает включение питания. L2 светится постоянно и гаснет при срабатывании датчика на магнитное поле установленной напряженности. При настройке порога чувствительности помогает светодиод L2, можно обойтись без вольтметра для напряжения выхода
