Термопара K-типа 0-600°C (М6 / 0.5м)

Описание

Термопара К — типа представляет собой соединение из хромеля (сплава хрома и никеля с примесями кремния, меди, марганца, кобальта) и алюминия. Выходным сигналом сенсора К — типа служит постоянное напряжение, пропорционально зависящее от температуры в точке состыковки контактов термопары.

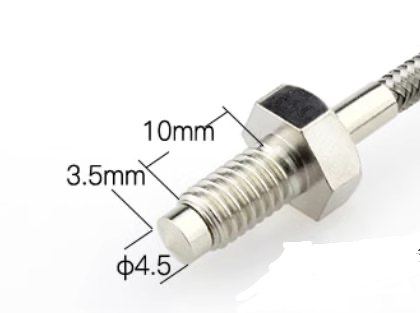

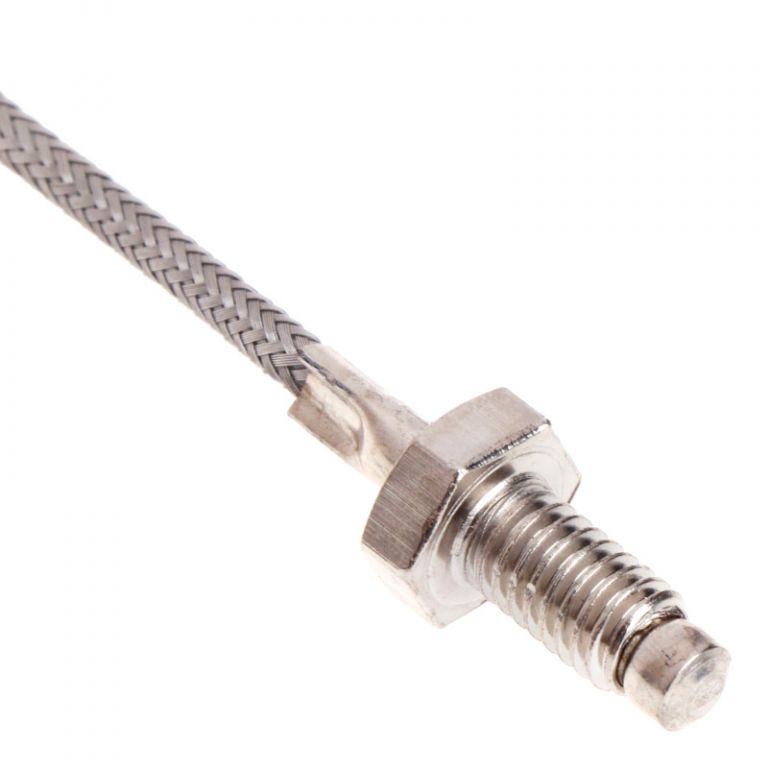

В основе работы термопары заложен термоэлектрический эффект Зеебека. Фактически, термопара образует с измерительным прибором (гальванометром, милливольтметром) замкнутый контур. Представленный прибор обладает следующими техническими характеристиками: диапазон измеряемых температур — от 0˚C до 600˚C (измерения температуры выше 400˚C имеют погрешность около 5%); длина соединительного шнура — 0,5 м. Термочувствительный пробник сенсора выполнен в виде болта с резьбой М6 для фиксации в зоне измерений.

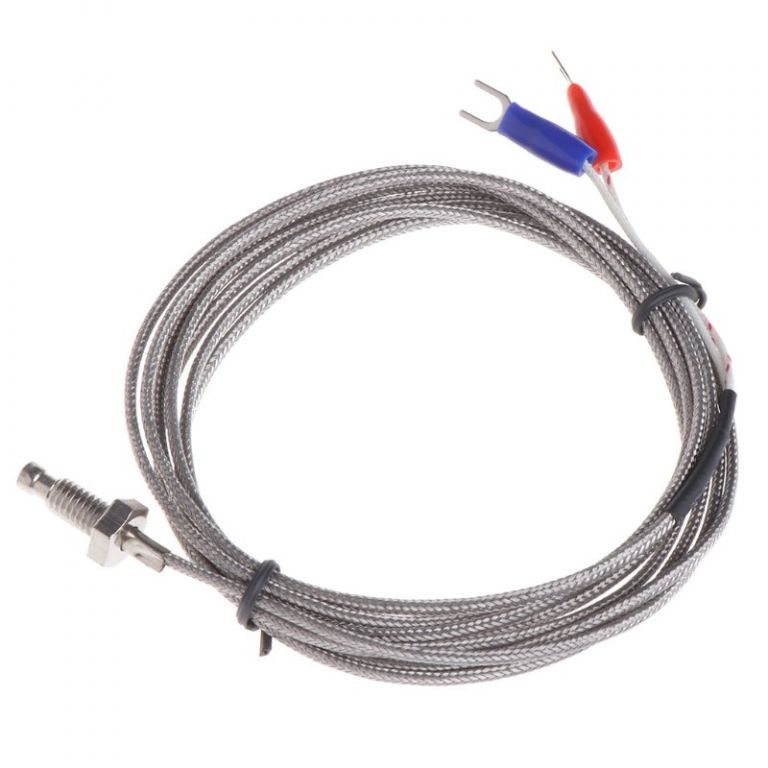

Соединительный шнур сделан из термоустойчивых проводов с дополнительной металлизированной гибкой защитой в виде плетения из тонкой стальной проволоки. При разработке схем контроля температуры следует учитывать нелинейность датчика, предусматривая программную или аппаратную компенсацию.

Подключение осуществляется компенсационными проводами, красный вывод – к “+”, чёрный – к “-“. В месте подключения термопары к измерительному прибору необходио исключить локальный нагрев или обдув, а также любые скачки температуры.
