Силовой ключ (Quatro-модуль)

Описание

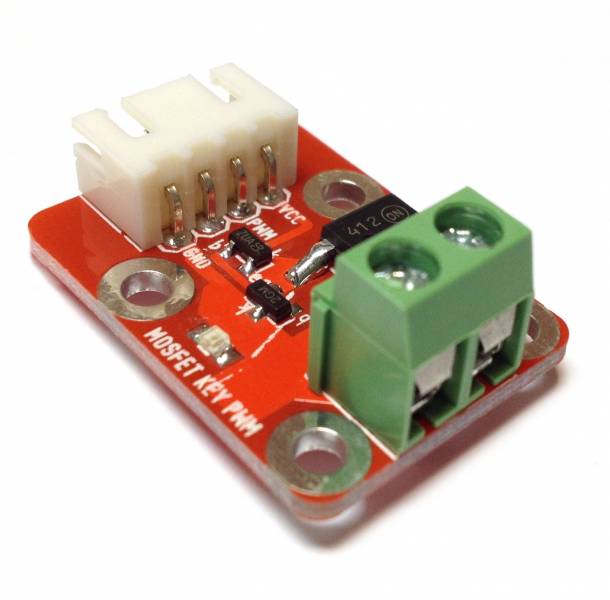

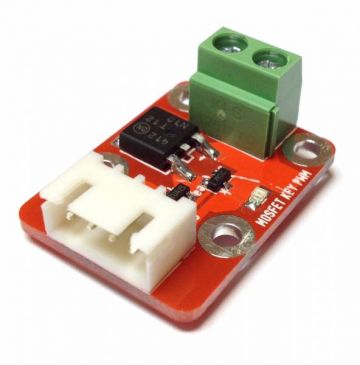

Компактный силовой ключ для коммутации постоянного тока 100V 12A, выполненный на базе мощного N-канального MOSFET транзистора LR8729. На борту, модуль, помимо прочего, имеет индикаторый светодиод, свидетельствующий об открытии силового транзистора (когда ток есть - светодиод горит). Так же, для удобства подключения нагрузки, на модуле установлен клеммник.

В целом модуль выполнен на качественной, добротной плате формата 1U из серии Quatro-модулей. Благодаря наличию 4-х отверстий диаметром 3мм, модуль может быть  надежно и безопасно закреплен на четырех стойках М3. А хорошее крепление совсем не не лишнее, когда имеешь дело с достаточно серезными токами. Ведь никогда не хочется, чтобы силовая часть цепи отвалилась прямо во время работы.

Как и все остальные модули серии Quatro, силовой ключ имеет отверстия подходящие для крепления к деталям из конструкторов LEGO и MakeBlock. Отверстия имеют диаметр 3мм, а расстояние между отверстиями кратны 16 мм.

Применение

Если Ваша задача - коммутировать постоянный ток с помощью Arduino или другого контроллера, то лучший вариант это использовать силовой N-канальный MOSFET транзистор. Он играючи управляется с нагрузкой, мощностью до 1 кВт, что вполне достаточно для включения и выключения светодиодного освещения или небольшого двигателя постоянного тока.

Но это может делать и обычное реле. А вот чего реле не может, так это управляться внешним ШИМ-ом. Эта особенность оказывается весьма ценной, если нужно не просто включать или выключать нагрузку, а плавно регулировать ее мощность. Простейший пример - плавная регулировка яркости освещения или скорости вращения того же двигателя.

Как управлять?
Очень просто! При подаче высокого уровня (лог 1) на вход - ключ открывается. При подаче низкого уровня (лог 0) - ключ закрывается.
Если необходимо лишь частично приоткрыть ключ, необходимо подать на вход ШИМ.

Подключение

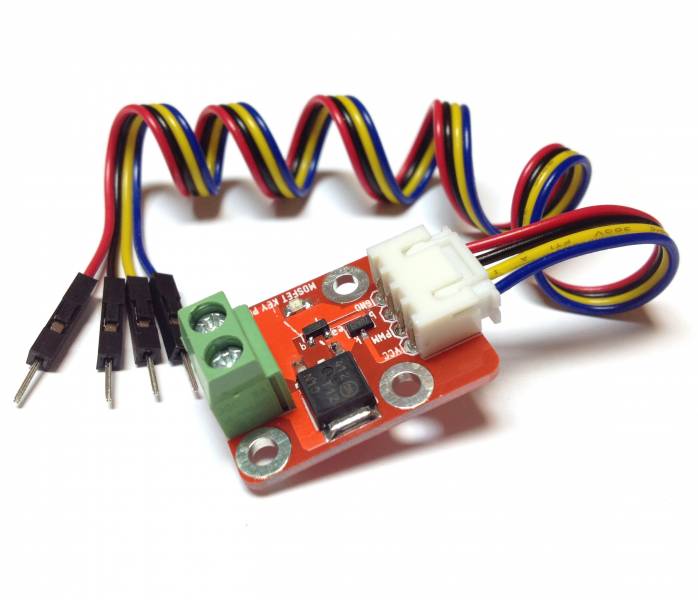

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подлкючается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно. Для его подключения задействуются только три пина GND, VCC и PWM.

Распиновка:

VCC - питание
PWM - управляющий сигнал (ШИМ либо просто лог 0 или 1)
GND - земля (общий)

Силовая часть модуля включается в разрыв цепи, которую нужно замыкать/размыкать.
