Микроконтроллер: | ATmega2560 |
---|---|
Рабочее напряжение: | 5В |
Входное напряжение (рекомендуемое): | 7-12В |
Входное напряжение (предельное): | 6-20В |
Цифровые Входы/Выходы: | 54 (14 из которых могут работат также как выходы ШИМ) |
Аналоговые входы: | 16 |
Постоянный ток через вход/выход: | 40 mA |
Постоянный ток для вывода 3.3 В: | 50 mA |
Флеш-память: | 256 KB (из которых 8 КB используются для загрузчика) |
ОЗУ: | 8 KB |
Энергонезависимая память: | 4 KB |
Тактовая частота: | 16 MHz |

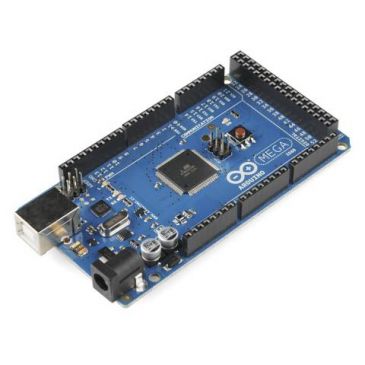

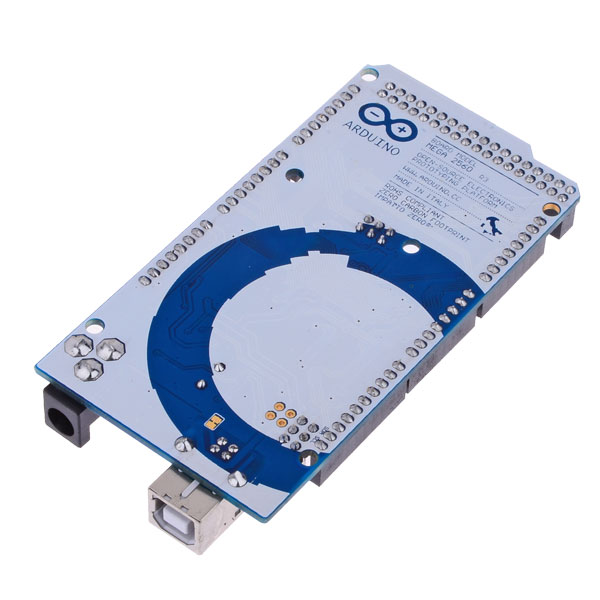

Arduino Mega 2560 R3 построена на микроконтроллере ATmega2560, имеет 54 цифровых входа/выходов (14 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов,4 последовательных порта UART, кварцевый генератор 16 МГц, USB коннектор, разъем питания, разъем ICSP и кнопка перезагрузки.

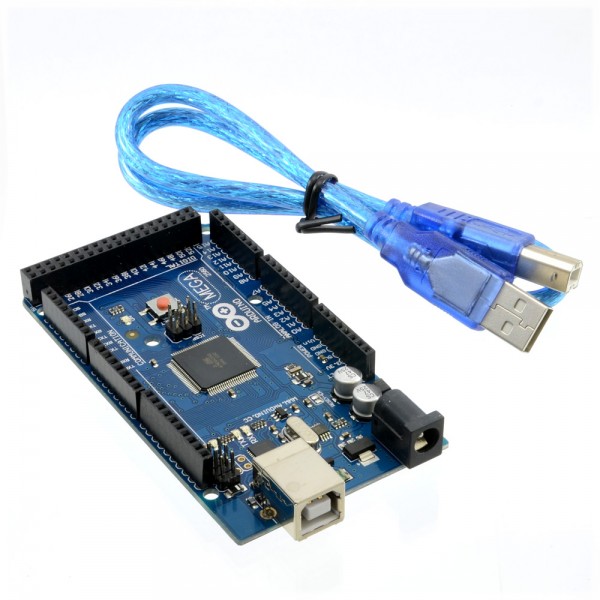

Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей. Arduino Mega 2560 совместима со всеми платами расширения, разработанными для платформ Uno или Duemilanove.
Рабо. напря-жение | Питание Uвх | Цифр. вх/вых | Анало-говые входы | Flash ROM | SRAM | EEPROM | Такт. часто-та | |
---|---|---|---|---|---|---|---|---|
3.3 В |
3.7–5 В | 9 (4 ШИМ) |
4 | 32 кб (4 кБ занято загрузчиком) |
2.5 кб |
1 кб |
8 МГц |
|
5 В |
7-12 В | 20 (7 ШИМ) |
12 | 32 кБ (4 кБ занято загрузчиком) | 2.5 кБ |
1 кБ |
16 МГц |
|
5 В |
7-12 В |
18 (5 ШИМ) |
4 | 32 кБ (4 кБ занято загрузчиком) | 2.5 кБ | 1 кБ |
16 МГц |
|
5 В |
7-12 В | 20 (7 ШИМ) |
12 | 32 кБ (4 кБ занято загрузчиком) | 2 кБ |
1 кБ |
16 МГц |
|
2.7-5.5 В |
2.7-5 В |
9 (5 ШИМ) |
4 | 32 кБ (2 Кб занято загрузчиком) | 2 кБ |
1 кБ |
8 МГц |
|
5 В |
7-12 В |
14 (6 ШИМ) |
6 | 32 кБ (0.5 кБ занято загрузчиком) | 2 кБ |
1 кБ |
16 МГц |
|
5 В |
7-12 В |
14 (6 ШИМ) | 6 | 32 кБ (2 кБ занято загрузчиком) | 2 кБ |
1 кБ |
16 МГц |
|
5 В |
7-12 В |
14 (6 ШИМ) | 6 | 32 кБ (0.5 Кб занято загрузчиком) | 2 кБ |
1 кБ |
16 МГц |
|
5 В |
7-12 В |
14 (6 ШИМ) | 6 | 32 кБ из (2 кБ занято загрузчиком) | 2 кБ |
1 кБ |
16 МГц | |
5 В |
7-12 В |
54 (14 ШИМ) | 16 | 256 кБ (8 кБ занято загрузчиком) | 8 кБ |
4 кБ |
16 МГц |
