Питание: | 2.5-6 вольт |
---|---|
Размер платы: | 33x22 мм |
Количество кнопок: | 5шт |
Наличие гасящих резисторов: | Да |

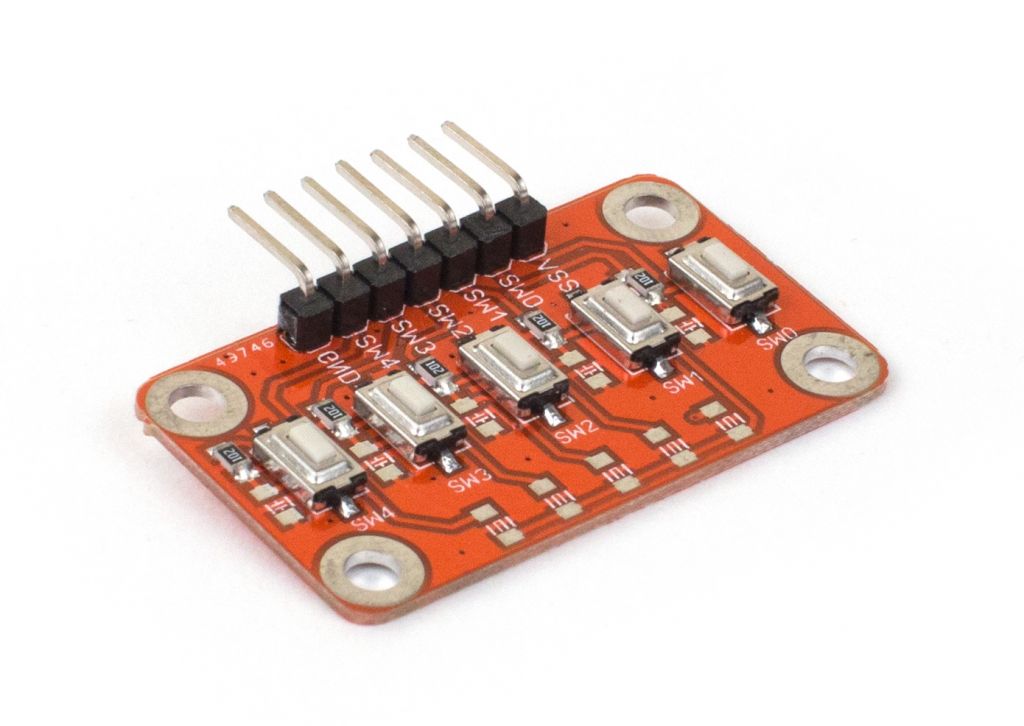

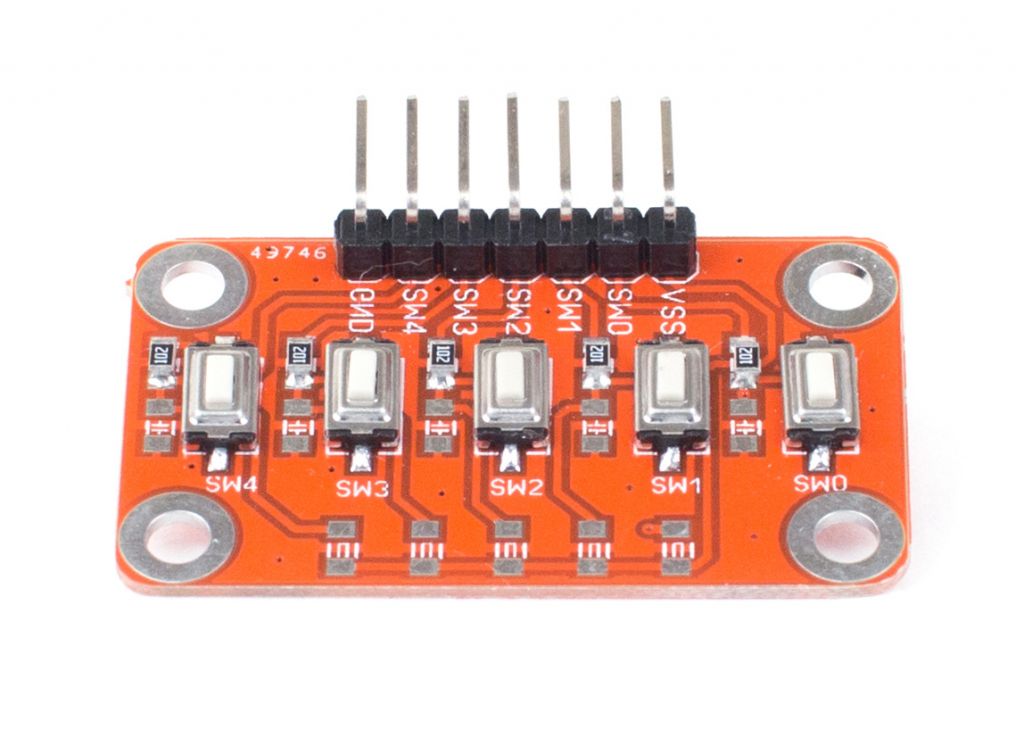

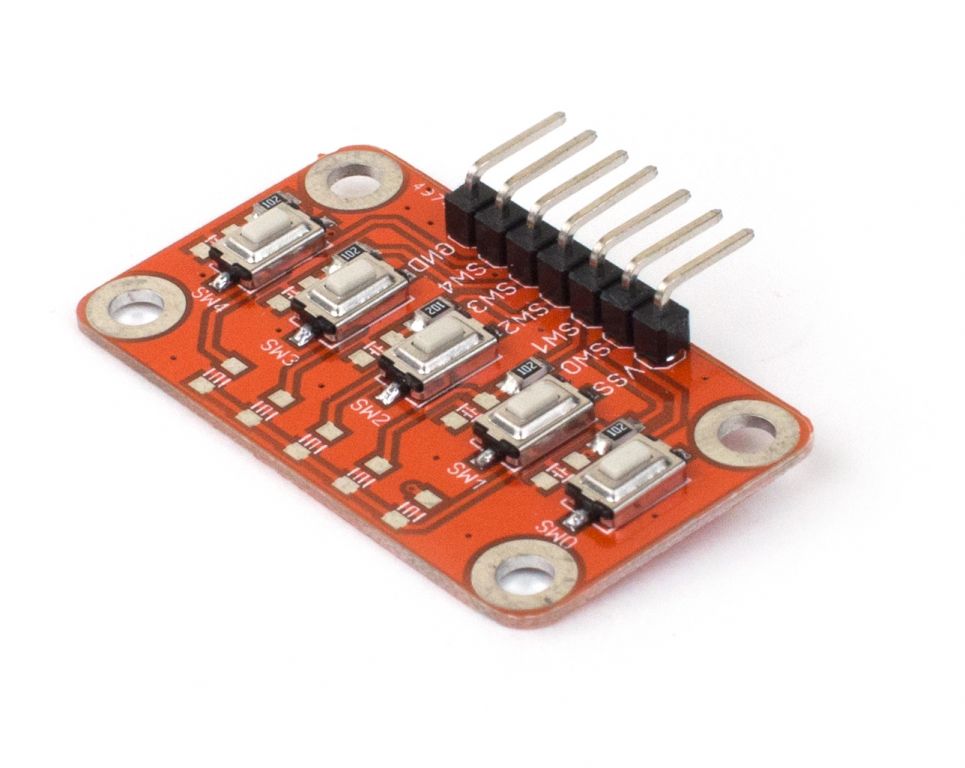

На одном модуле установлено в ряд пять тактовых кнопок с общим питанием и отдельными сигнальными контактами. Угловая гребенка, установленная на плате, необходима для удобного подключения к Arduino. Для подключения к макетной плате можно использовать разделяемый шлейф 40 пин.
Модуль может быть надежно закреплен на четырех стойках М3, что исключает прогиб и поломку даже при сильном нажатии. Кроме того, эстетично выполненный, он будет отлично смотреться в Вашем проекте.
Тактовая кнопка является неотъемлемой частью почти каждого любительского проекта. Это самый простой и очевидный способ оживить ваше устройство и заставить его реагировать на "внешние раздражители". По нажатию на кнопку, можно управлять громкостью, отправлять сообщение по радиоканалу или просто включать или выключать ваш гаджет. Применений может быть множество и Вам остается лишь подобрать свое.
Модуль представляет собой функционально законченную конструкцию, и содержит подтягивающий резистор и конденсатор для предотвращения эффекта дребезга контактов. Так что Вам уже не нужно беспокоиться об этом при подключении.
Резистор включен таким образом, что при нажатии на выходе (pin DO) будет низкий уровень Vout = 0 (pin DO). Если же кнопка не нажата, то на выходе устанавливается высокий Vout = Vcc.
VCC - питание
SW0 - сигнальный пин
SW1 - сигнальный пин
SW2 - сигнальный пин
SW3 - сигнальный пин
SW4 - сигнальный пин
GND - земля (общий)
