Модуль-детектор уровня шума цифровой (Quatro-модуль)

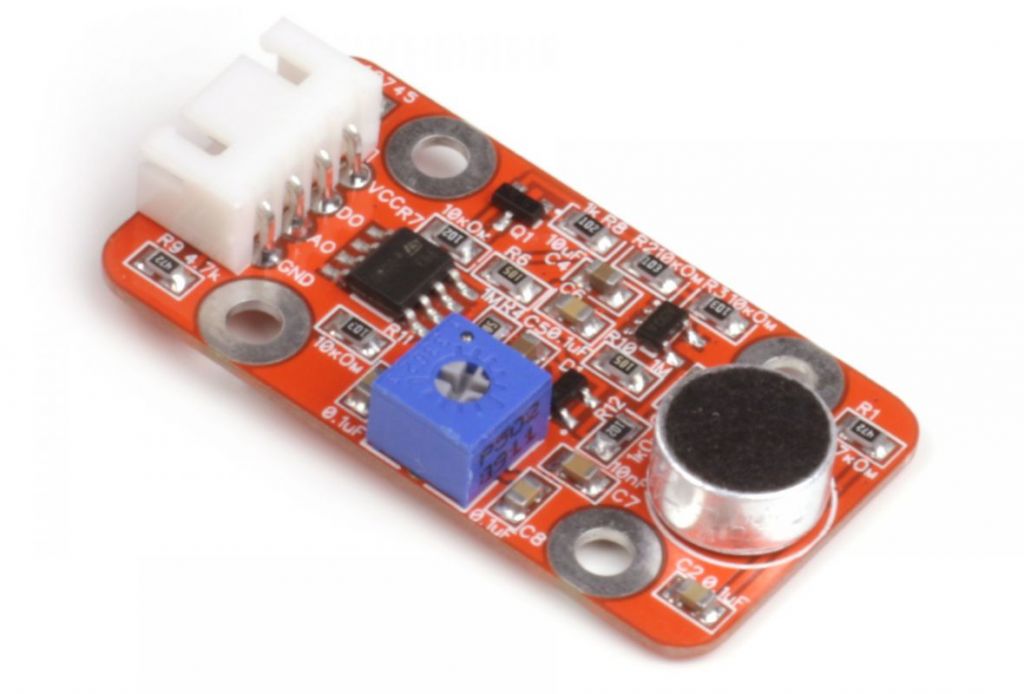

Описание

Датчик срабатывает при звуках громкостью выше установленного порога. Модуль датчика звука применяется в приборах содержащих  цифровую электронику, в том числе и электронику на базе микроконтроллеров. Он может служить датчиком присутствия в охранных системах. Реагирует на шаги, щелчки замка и другие шумы. Также модуль применяется в автоматике управления освещением. Реагирует на звук шагов, шум двигателя автомобиля управляя при этом работой светильников.

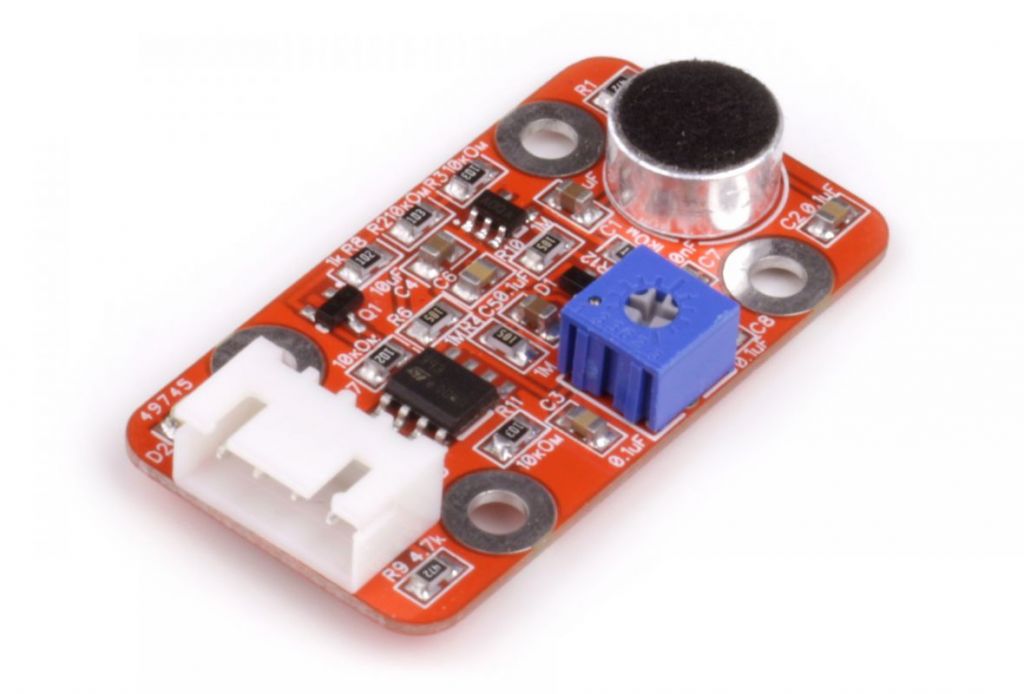

Модуль содержит микрофон. Определение превышения порога громкости звука происходит с помощью микросхемы компаратора LM393. Настройка порога срабатывания выполняется потенциометром находящимся на плате модуля. Если порог громкости звука превышен, то на выходе D0 появляется высокий уровень напряжения.

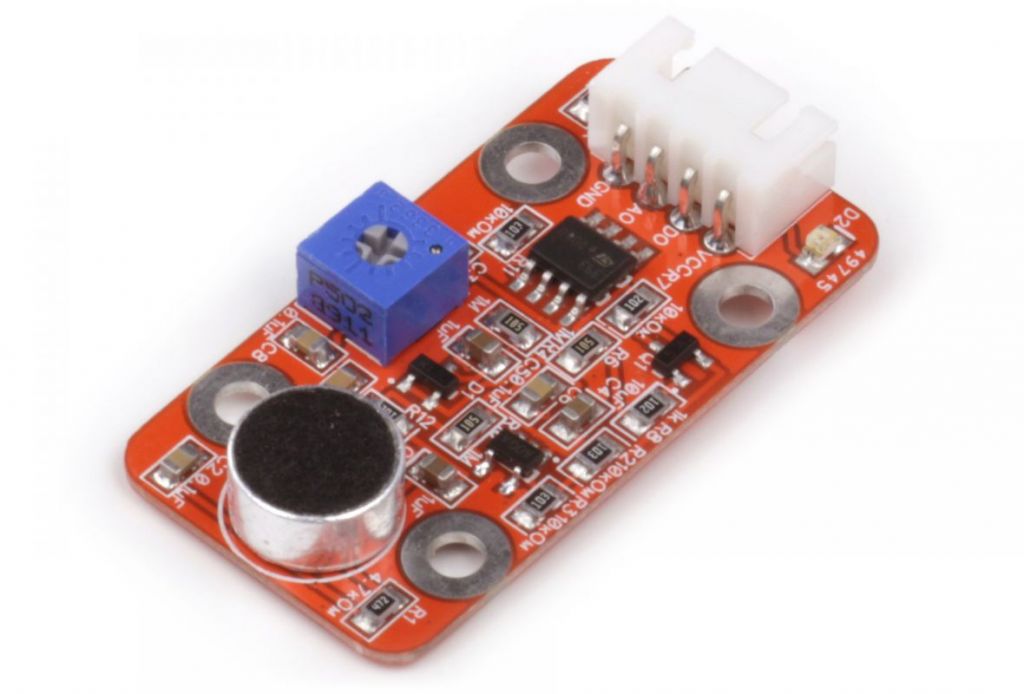

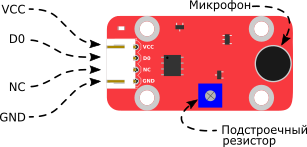

На плате модуля напротив выводов разъемов нанесена маркировка с их обозначением:
VCC — питание +5V
DO — подключается к цифровому контакту контроллера
NC — не используется
GND — земля (общий)
