Микроконтроллер: | Atmel ATmega2560 |
---|---|
Микросхема конвертера: | CH340 |
Способ подключения к ПК: | microUSB |
USB-TTL конвертер: | CH340 |
Выходная мощность: | 5В-800мА, 3.3В-800мА |
Входное напряжение USB: | 5В |
Логическое напряжение: | 5В |
Потребляемый ток: | 20мА |
Максимальный потребляемый ток: | 500мА |
Цифровые входы / выводы: | 54 (15 из которых обеспечивают выход PWM/ШИМ) |
Аналоговые входы: | 16 |
Постоянный ток в линии ввода / вывода: | 40мА |
Постоянный ток на 3,3 Pin: | 50мА |
Флэш-память: | 256Кб, из которых 8 используются загрузчиком |
Размеры: | 55×37мм |

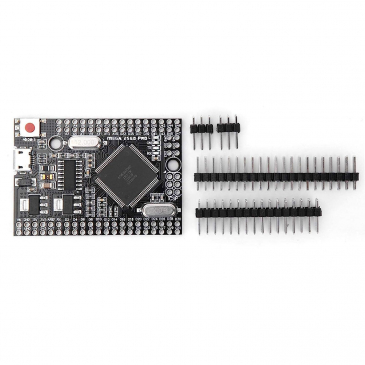

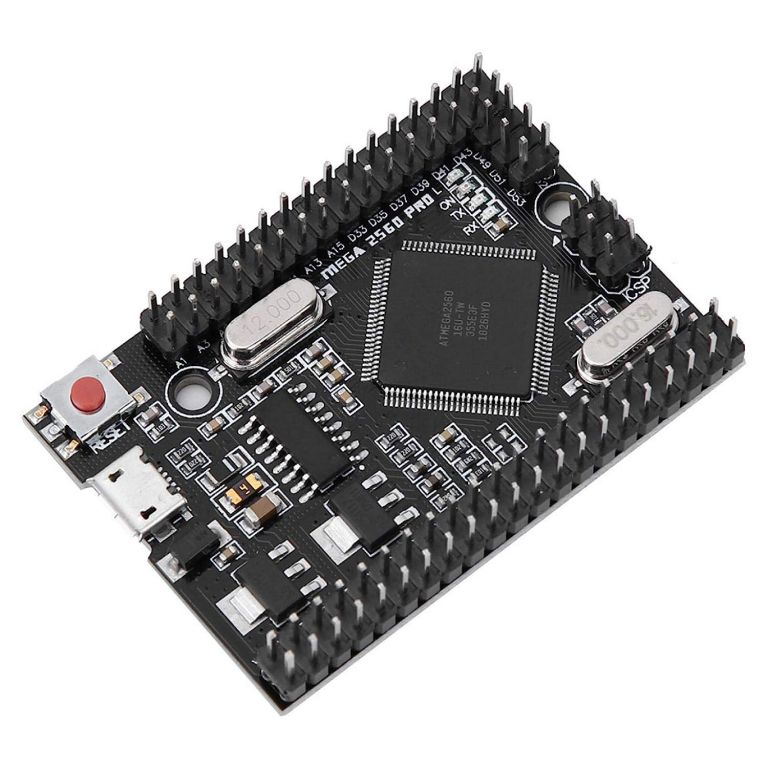

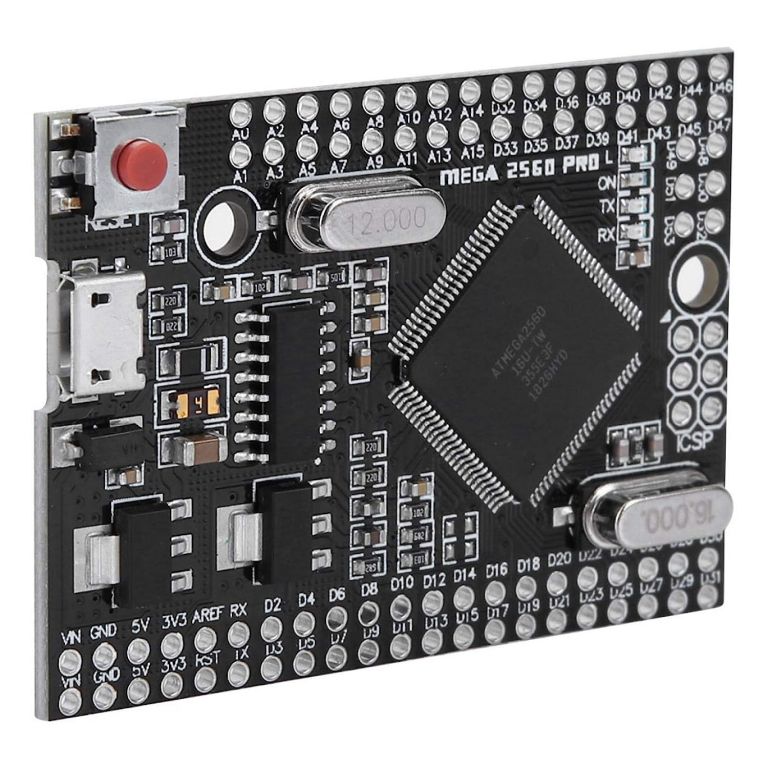

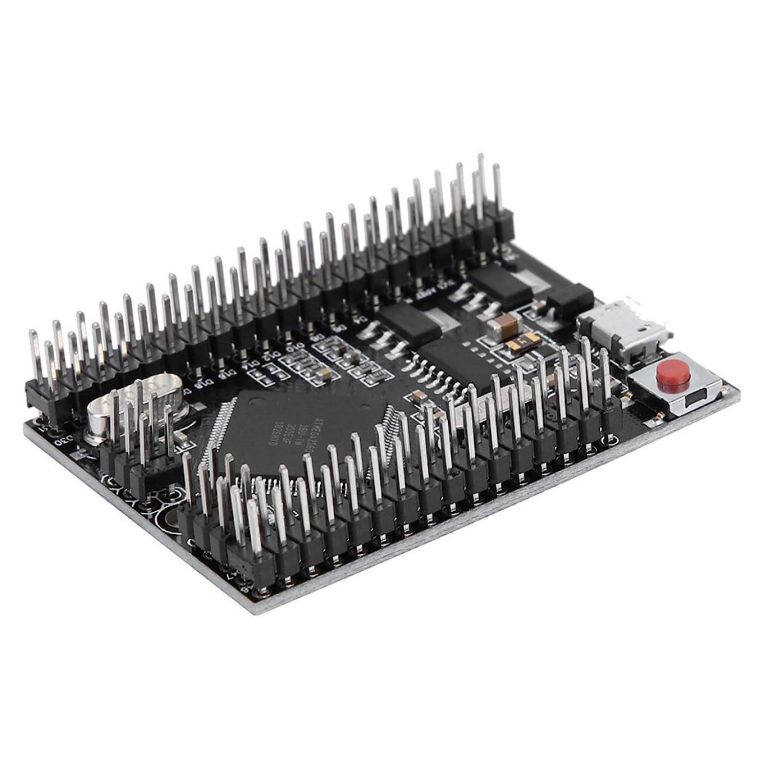

Плата Mega Pro Embed CH340G/ATmega2560 построена на базе микроконтроллера ATmega2560 и USB-UART адаптера CH340. Плата совместима с Arduino Mega 2560.
Плата выполнена в компактном форм-факторе 38×55мм и является отличным решением для разработки проекта на базе ATmega2560.
Функционально данная плата идентична Arduino Mega 2560 и не уступает ей по качеству и стабильности работы. При производстве используются оригинальные микроконтроллеры и высококачественные кварцевые резонаторы на 16МГц.
На плате установлен разъем Micro USB, позволяющий подключить микроконтроллер к компьютеру через USB-UART адаптер CH340.
Питание на плату может подаваться непосредственно через разъем Micro USB, или через соответствующий контакт на плате (Vin). Используемый стабилизатор напряжения работает в диапазоне от 6 до 9В постоянного тока. Максимальная выходная мощность по линии 5В составляет около 800мА, по линии 3.3В — около 800мА.
Стабилизатор напряжения позволяет подавать на вход до 18В, однако мы не рекомендуем превышать рекомендуемые выше значения, т.к. это может привести к чрезмерному нагреву и выходу устройства из строя.
