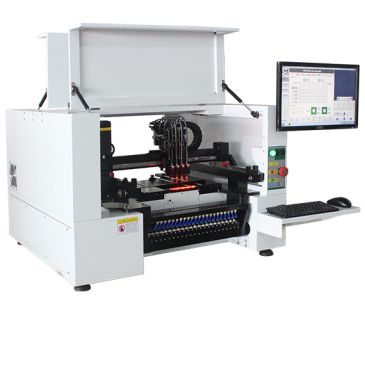

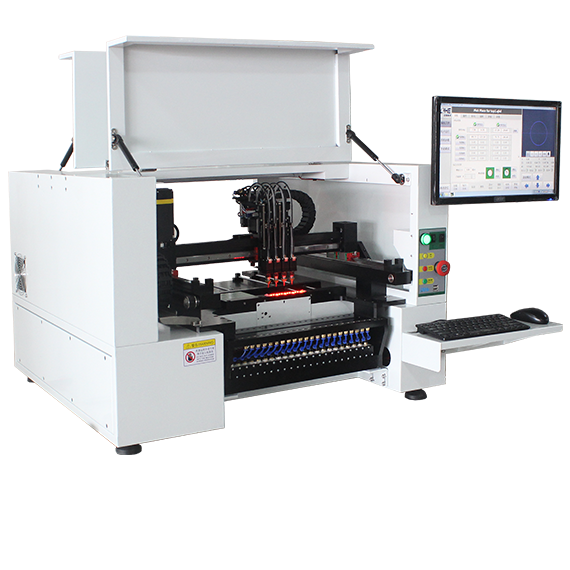

TVM925, Промышленный настольный установщик SMD компонентов

Артикул: 005235
645000.00 645 000.00 руб
под заказ
Внимание! На этот товар не распространяется скидка и условия бесплатной доставки

Технические характеристики

Размеры печатной платы: от 20×20 мм до 310×360 мм
Максимальная XY зона перемещения: 375×620 мм
Максимальная Z зона перемещени: 16 мм
Количество установочных головок: 4 шт
Визуальная система: 6 HD CCD камеры
Максимальная производительность: 9000 комп/час
Максимальная производительность с визуализацией: 7000 комп/час
Точность позиционирования: 0.025 мм
Типы компонентов: 0402-5050, SOP, QFN, IC, BGA...
Типы питателей: Катушки, лотки, вибрационный лоток
Максимальное количество питателей: 38 шт
Максимальное количество вибрационных питателей: 8 шт
Ширина ленты: 8 мм, 12 мм, 16 мм, 24мм
Внешние размеры (ДхШхВ): 845×865×650 мм
Электропитание: 220 В
Потребляемая мощность: 350 Вт

Описание

Настольный аппарат для установки SMD компонентов TVM925 специально разработан для решения задач исследовательских лабораторий, мелко- и среднесерийного производства, опытного производства, сборки светодиодных изделий и др.
Благодаря высокоточным линейным направляющим, четырем установочным головкам, дополнительным камерам этот настольный установщик SMD компонентов стал более точным чем его предшественники.
Станок поставляется без монитора и органов управления.

Преимущества:

1. Компактность;
2. Простота эксплуатации;
3. Легкость программирования;
4. Высокая точность;
5. Бортовой промышленный компьютер на Windows и необходимым програмным обеспечением.

Особенности:

1. Автомат оснащен насадками Juki.

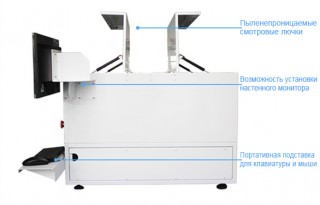

2. Возможность установки рабочего места.

3. Программное обеспечение. Работать можно в форматах Protel, DXP, Altium Designer, Pands, Candes.

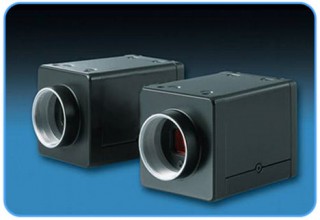

4. Для точной визуализации используются камеры SONY.

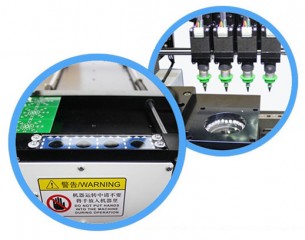

5. Четыре установочных головок и четыре дополнительные камеры ускоряют процесс установки компонентов.

6. Камера распознавания компонентов и реперных точек.

7. Визуальная система использует профессиональные алгоритмы для определения центра компонентов, вычисляет смещение позиции компонента и смещение угла. Определяет реперную точку или координаты компонента вручную или автоматически.

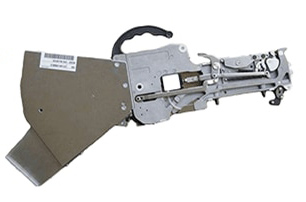

8. Возможность установки до 38 высококачественных питателей YAMAHA (если устанавливать 8 мм ленты)

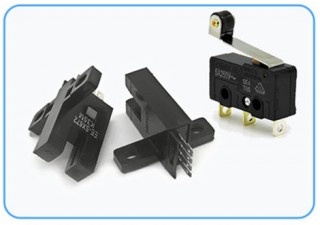

9. Сенсоры фирмы OMRON.

10. Дизайн и удобство.

11. Устанавливает IC компоненты с шагом 0.5 мм.

12. Привод с обратной связью
