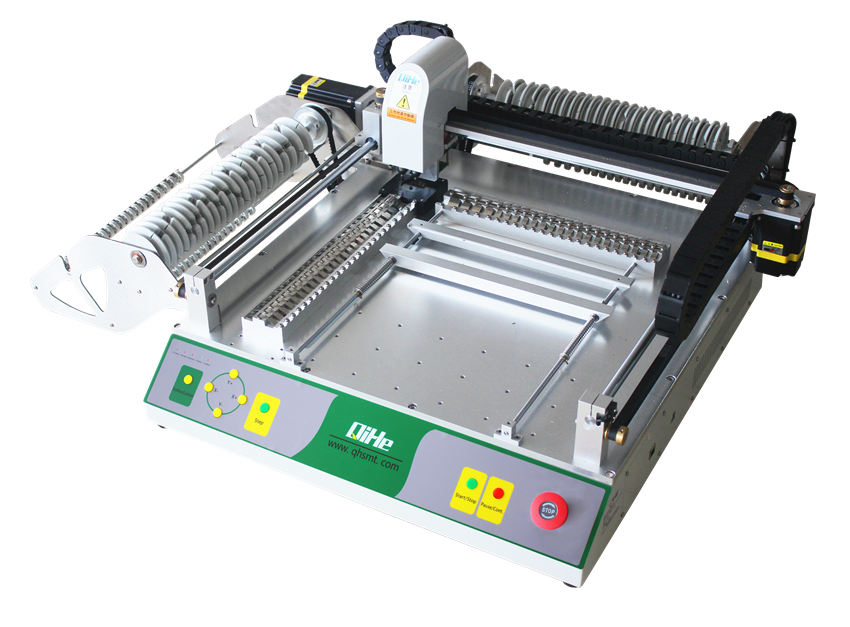

TVM802B, Настольный установщик SMD компонентов, 46 питателей

Артикул: 005233
Наличие:
Под заказ
Добавить в Wish List
Цена:
411000.00 411 000.00
Внимание! На этот товар не распространяется скидка и условия бесплатной доставки

Технические характеристики

Размеры печатной платы: от 20×20 мм до 260×330 мм
Максимальная XY зона перемещения: 395×450 мм
Количество установочных головок: 2 шт
Визуальная система: 2 HD CCD камеры
Максимальная производительность: 6000 комп/час
Точность позиционирования: 0.025 мм
Типы компонентов: 0402-5050, SOP, QFN, IC, BGA...
Типы питателей: Катушки, лотки
Количество питателей: 46 шт
Ширина ленты: 8 мм, 12 мм, 16 мм
Электропитание: 220 В
Потребляемая мощность: 125 Вт

Описание

Настольный аппарат для установки SMD компонентов TVM802B специально разработан для решения задач исследовательских лабораторий, мелко- и среднесерийного производства, опытного производства, сборки светодиодных изделий и др.
Для работы необходим ПК с ОС Windows.

Преимущества:

1. Компактность;
2. Простота эксплуатации;
3. Легкость программирования;
4. Высокая точность.

Особенности:

1. Автомат оснащен насадками Juki.

2. Панель управления.

3. Программное обеспечение. Работать можно в форматах Protel, DXP, Altium Designer, Pands, Candes.

4. Камера распознавания компонентов и реперных точек.

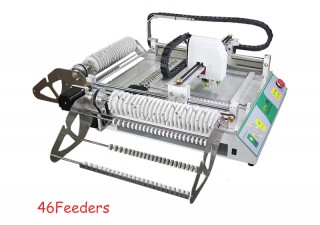

5. Увеличенное количество питателей 8мм – 38 шт, 12 мм – 6шт, 16 мм – 2шт. Питатели установлены по левую сторону и задней части станка.

6. Визуальная система использует профессиональные алгоритмы для определения центра компонентов, вычисляет смещение позиции компонента и смещение угла. Определяет реперную точку или координаты компонента вручную или автоматически.

7. Две встроенные тихие вакуумные помпы и одна воздушная помпа.
8. Две головы для установки компонентов.

9. Устанавливает IC компоненты с шагом 0.5 мм.
