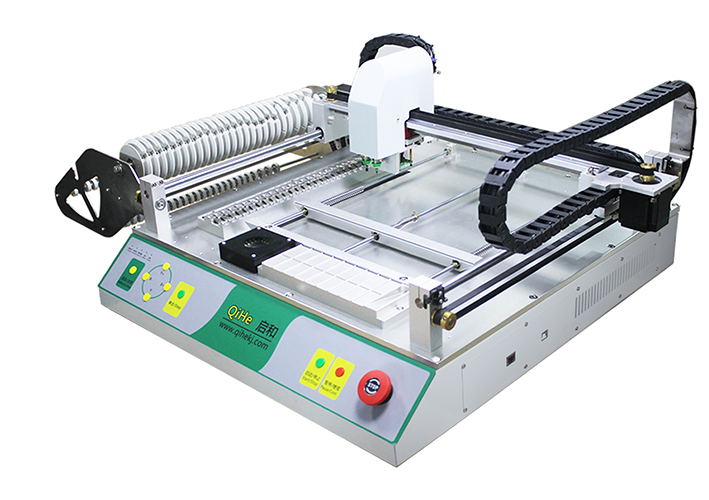

TVM802A, Настольный установщик SMD компонентов, 29 питателей

Артикул: 005231
Наличие:
Под заказ
Добавить в Wish List
Цена:
324000.00 324 000.00
Внимание! На этот товар не распространяется скидка и условия бесплатной доставки

Технические характеристики

Размеры печатной платы: от 20×20 мм до 340×340 мм
Максимальная XY зона перемещения: 395×450 мм
Количество установочных головок: 2 шт
Визуальная система: 2 HD CCD камеры
Максимальная производительность: 5500 комп/час
Точность позиционирования: 0.025 мм
Типы компонентов: 0402-5050, SOP, QFN, IC, BGA...
Типы питателей: Катушки, лотки
Количество питателей: 29 шт
Ширина ленты: 8 мм, 12 мм, 16 мм
Внешние размеры (ДхШхВ): 980×655×285 мм
Электропитание: 220 В
Потребляемая мощность: 125 Вт

Описание

Настольный аппарат для установки SMD компонентов TVM802A специально разработан для решения задач исследовательских лабораторий, мелко- и среднесерийного производства, опытного производства, сборки светодиодных изделий и др.
Для работы необходим ПК с ОС Windows.

Преимущества:

1. Компактность;
2. Простота эксплуатации;
3. Легкость программирования;
4. Высокая точность.

Особенности:

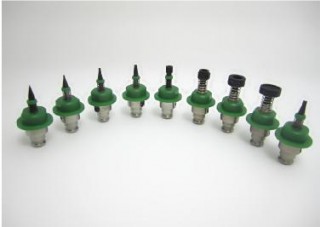

1. Автомат оснащен насадками Juki.

2. Панель управления.

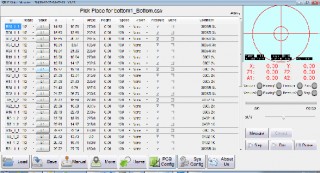

3. Программное обеспечение. Работать можно в форматах Protel, DXP, Altium Designer, Pands, Candes.

4. Камера распознавания компонентов и реперных точек.

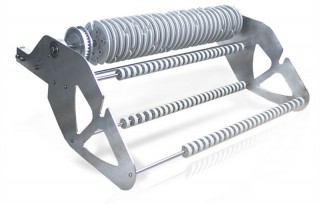

5. Стандартное количество питателей 8мм – 25 шт, 12 мм – 3шт, 16 мм – 1шт. Питатели установлены по левую сторону станка.

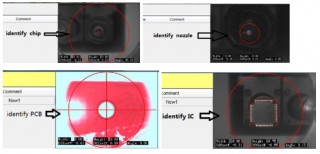

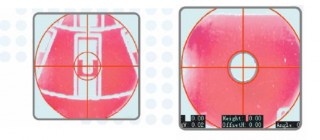

6. Визуальная система использует профессиональные алгоритмы для определения центра компонентов, вычисляет смещение позиции компонента и смещение угла. Определяет реперную точку или координаты компонента вручную или автоматически.

7. Две встроенные тихие вакуумные помпы и одна воздушная помпа.
8. Две головы для установки компонентов.

9. Устанавливает IC компоненты с шагом 0.5 мм.
