ПайкС NM-01.07-FT, Трафаретный принтер для нанесения паяльной пасты с рамкой-натяжителем и модулем для рамочного трафарета

Описание

Ручной трафаретный произведен в России и на голову выше своих конкурентов в данной ценовой категории. Принтер предназначен для нанесения паяльной пасты на поверхность печатной платы с использованием безрамочных и рамочных трафаретов.

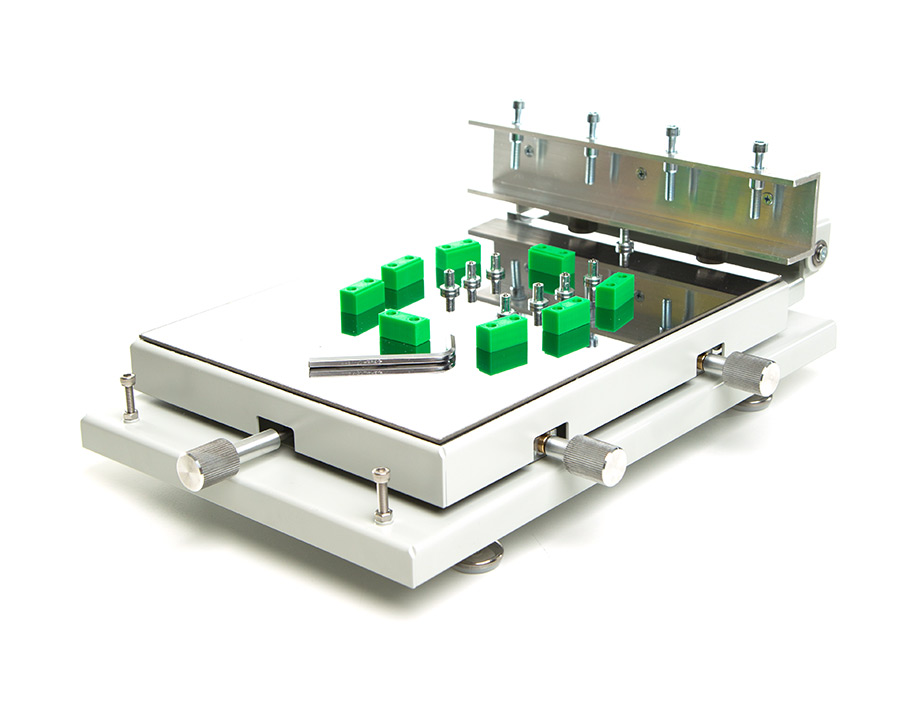

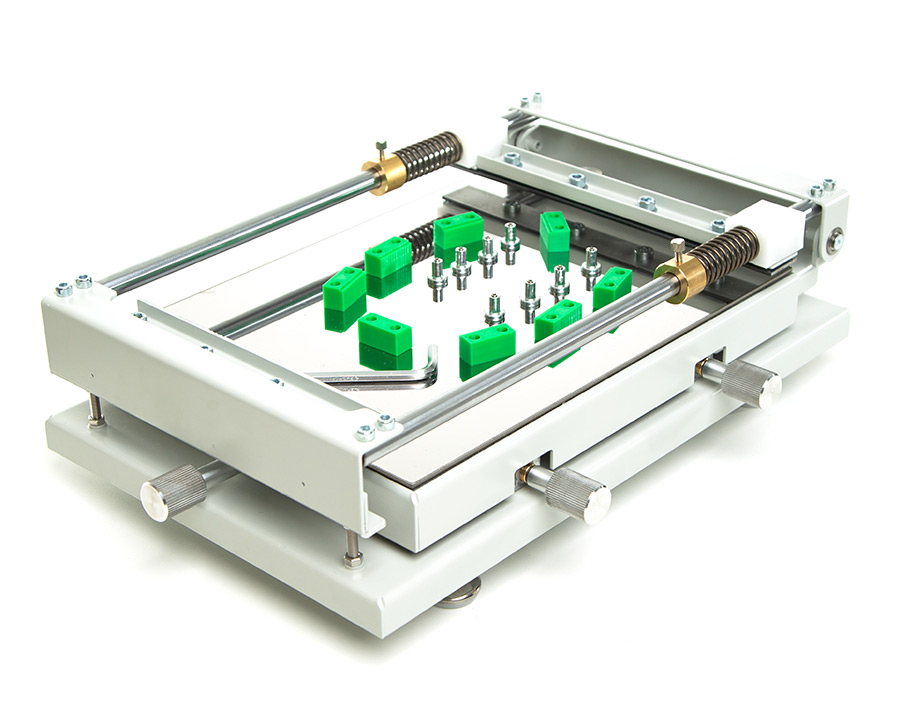

Принтер идеально подходит для использования в мелкосерийном производстве благодаря своим особенностям, выгодно отличающих его от конкурентов. Среди этих особенностей, прежде всего, можно выделить уникальный механизм натяжения безрамочных трафаретов.
Это, во-первых позволяет экономить на стоимости трафаретов, ведь трафареты с рамкой стоят значительно дороже. А, во-вторых, возможность использования безрамочных трафаретов позволяет свободнее подходить к выбору поставщика самих трафаретов. Безрамочные трафареты можно заказать у всех без исключения производителей печатных плат.

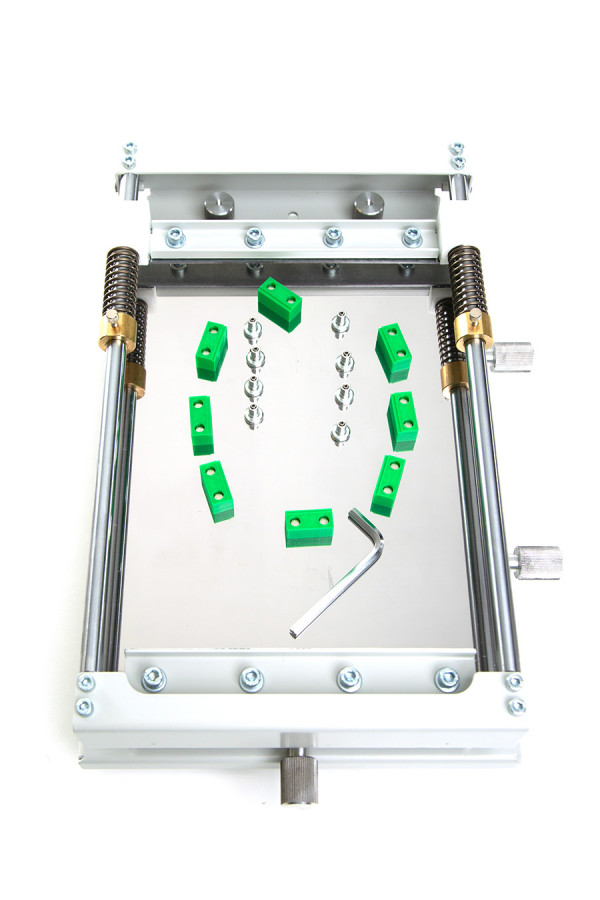

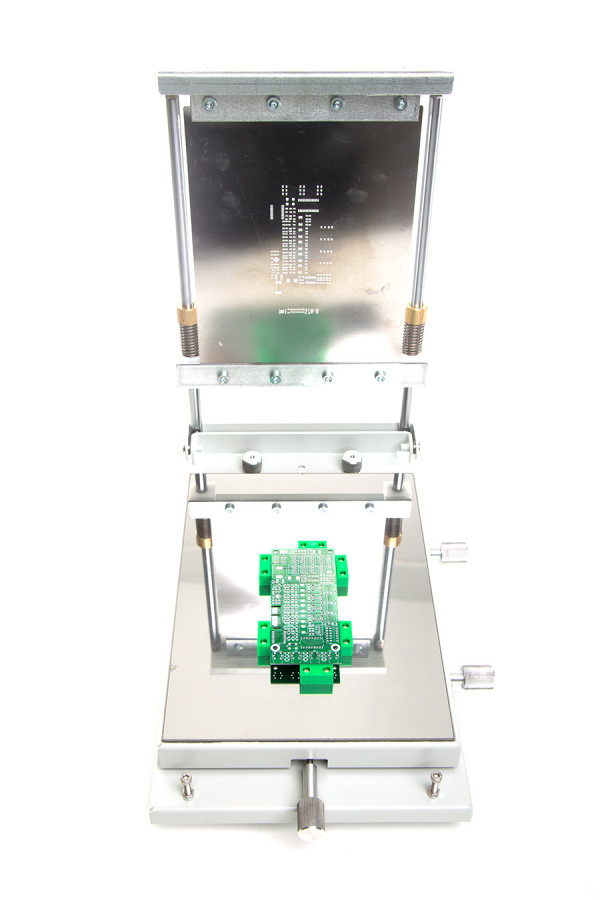

Еще одной уникальной особенностью этого принтера является интересный способ фиксации печатной платы на столе с помощью магнитных стоек. Такой способ позиционирования значительно облегчает настройку и делает ее очень гибкой. Ни один другой принтер данного класса, в отличие от рассматриваемого, не может похвастаться хоть сколько нибудь продуманной системой фиксации печатных плат.
Отдельно хочется отметить, что магнитные стойки выполнены с использованием ниодимовых магнитов N45 и сдвинуть их с места достаточно сложно. Другими словами, даже при сильном надавливании на трафарет стойки останутся на своем месте.

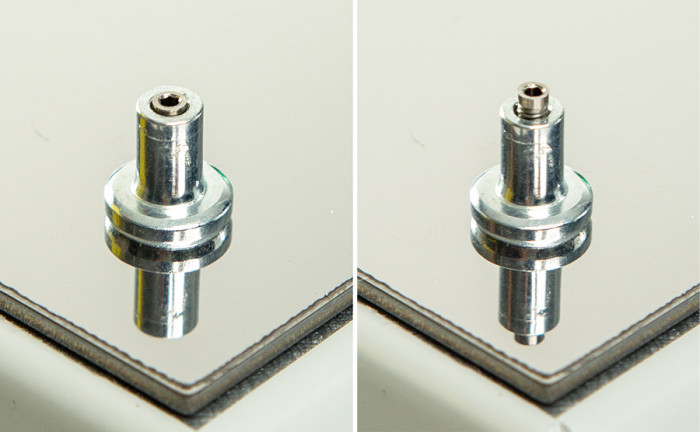

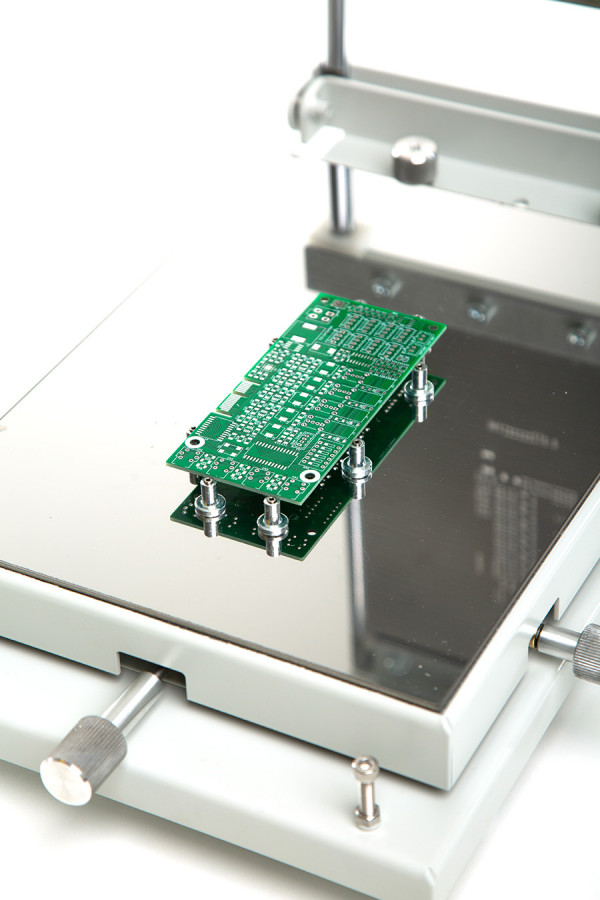

Так же конструкция стоек предусматривает изменение высоты вылета фиксирующего винта. Это может пригодится если вы используете печатные платы разной толщины. Если же используемые печатные платы имеют большие линейные размеры, стойки, дополнительно, могут быть установлены непосредственно под платой с целью предотвращения прогиба.

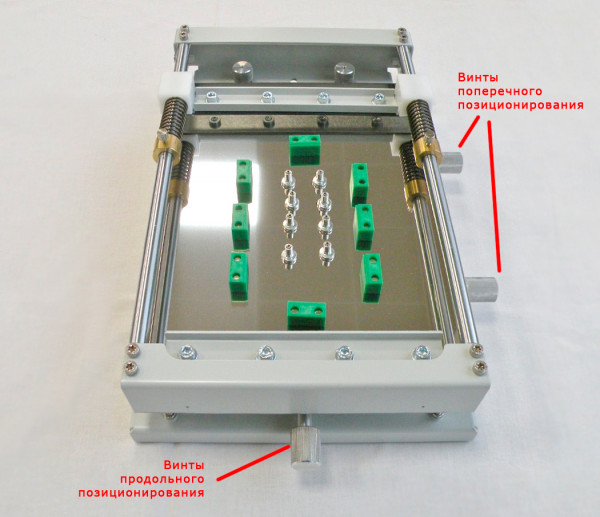

После грубой фиксации печатной платы, необходимо точно спозиционировать ее относительно трафарета. Это делается с помощью винтов продольного и поперечного позиционирования.

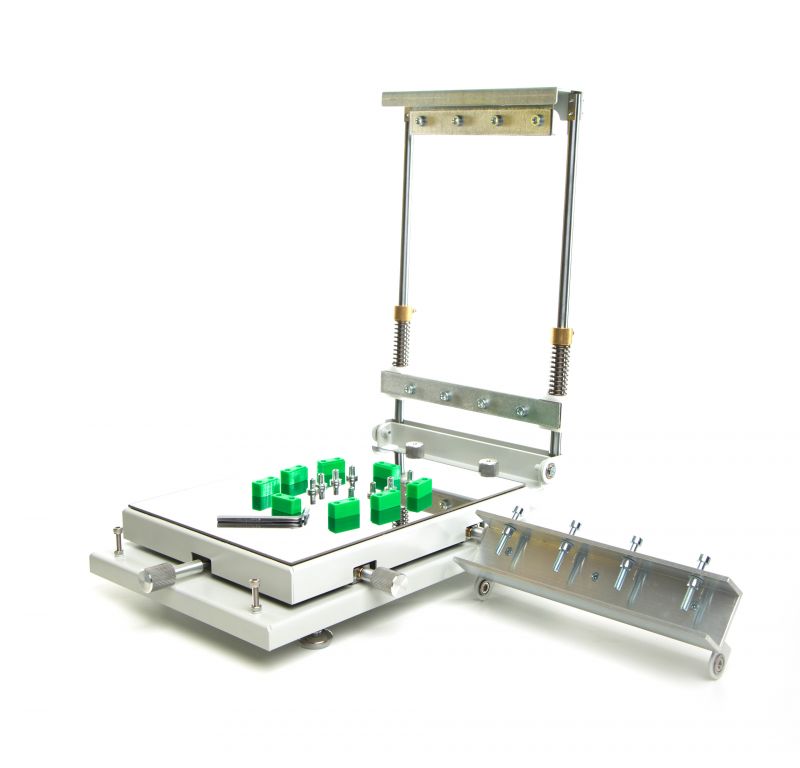

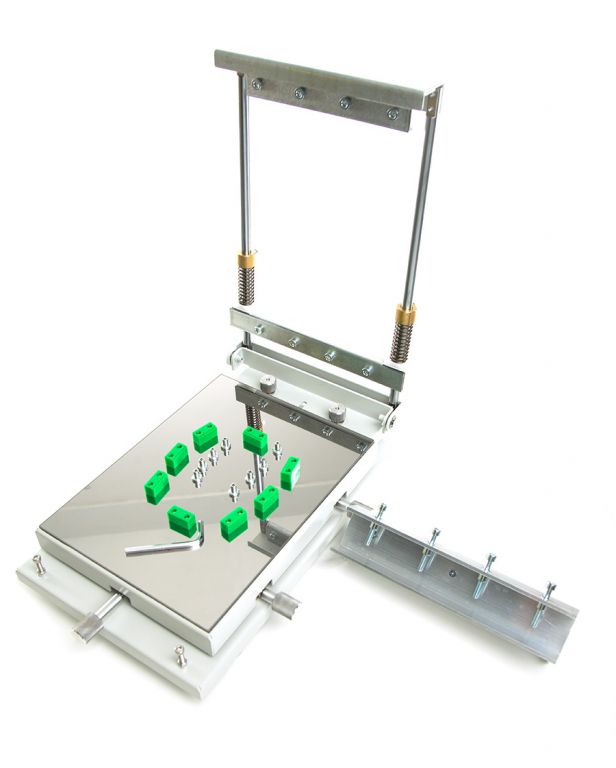

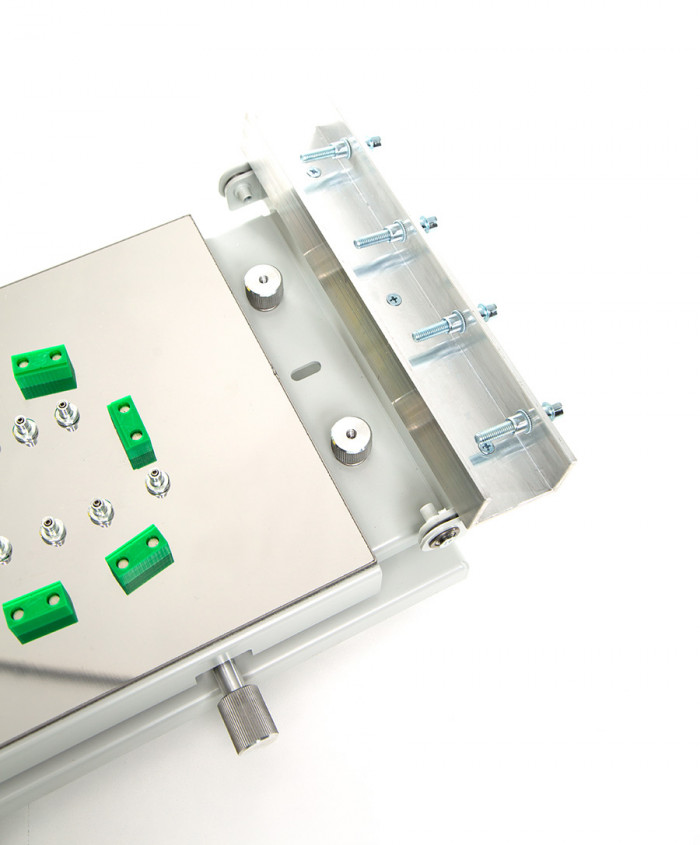

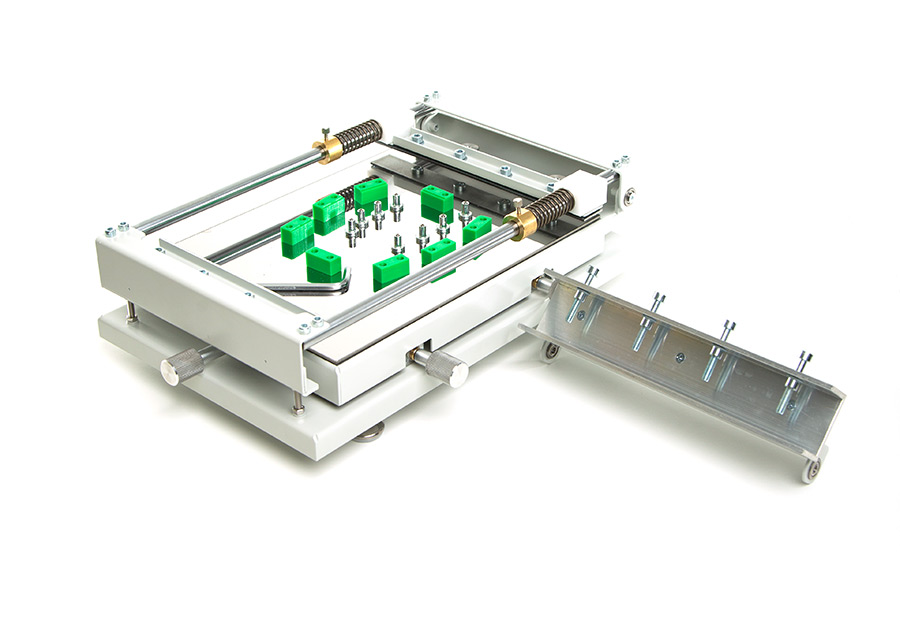

Модуль FT-01.01 предназначен для нанесения паяльной пасты через рамочный трафарет. Модуль FT-01.01 применяется только как опциональный продукт совместно с трафаретным принтером NM-01.07. Рамочный трафарет представляет собой, как правило, алюминиевую рамку, в которой закреплен тонкий металлический лист, имеющий отверстия, соответствующие расположению контактов для пайки на печатных платах.

Не смотря на свои размеры, принтер обладает достаточно большим весом. Все в нем сделано добротно из качественных материалов, и, благодаря этому ничего не скрипит, не люфтит и не шатается. Впечатления от работы самые положительные.
