Карманный осциллограф DSO211

Артикул: 002759

Наличие:: Есть на складе; Добавить в Wish List

Цена:: 8445.00 8 445.00 ₽

Внимание! На этот товар не распространяется скидка

Технические характеристики

Дисплей:	LCD 2,8" (7,1 см)
Разрешение:	320 x 240
Количество цветов дисплея:	65 000
Полоса пропускания:	1 МГц
Частота дискретизации:	1 Мегавыборка в секунду
Глубина памяти:	4096 точек
Горизонтальная чувствительность:	1 мкс/дел. - 10 с/дел. (шаг 1-2-5)
Горизонтальное положение:	регулируемое с курсором
Вертикальная развёртка:	10 мВ/дел. - 10 В/дел. (делитель пробника x1) и 0,5 В/дел. - 10 В/дел. (делитель пробника x10)
Вертикальное положение:	регулируемое с курсором
Входное сопротивление:	> 500 кОм
Максимальное входное напряжение:	80 В (делитель пробника x1)
Режим запуска:	Автоматический, Нормальный, Одиночный, Сканирование
Встроенный генератор:	10 Гц - 1 МГц (шаг 1-2-5)
Сохранение осциллограмм:	карта MicroSD
Подключение к компьютеру:	как картридер
Обновление прошивки:	через USB
Питание :	Li аккумулятор 3,7 В
Зарядка:	USB
Габариты:	105 x 53 x 9 мм
Функциональные возможности:	автоматические измерения, частота, период, скважность, Впп, Вram, Bavg, постоянное напряжение, точное вертикальное измерение с маркёрами, точное горизонтальное измерение с маркёрами, триггер с регулируемым уровнем, функция СТОП/ЗАПУСК
Комплект поставки:	осциллограф, щуп x1, x10, USB кабель, мягкий чехол, установочный диск

Описание

Комплектация карманного осциллографа DSO Nano DSO201

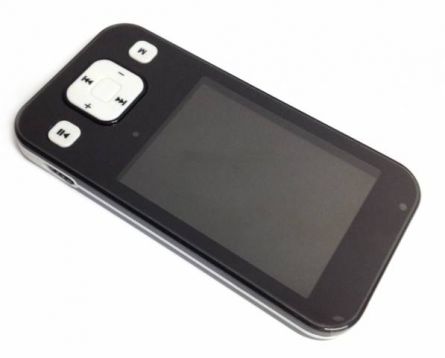

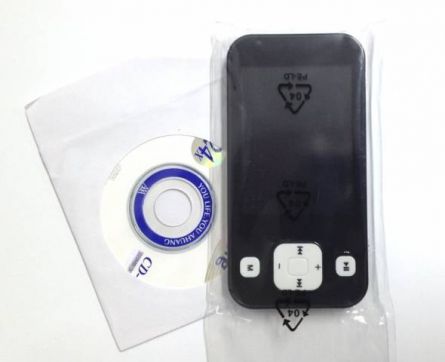

Карманный осциллограф DSO Nano 201
Литиевый аккумулятор 700 мА/ч

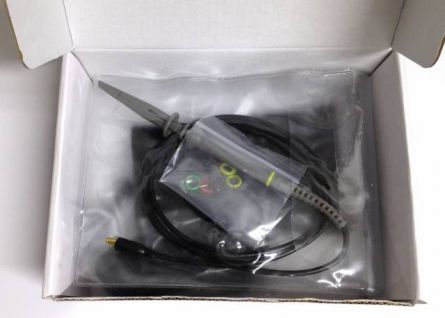

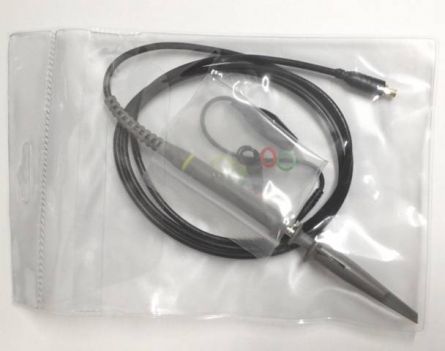

Щуп с делителем напряжения 1:1, 1:10
Цветные кольца для обозначения щупов

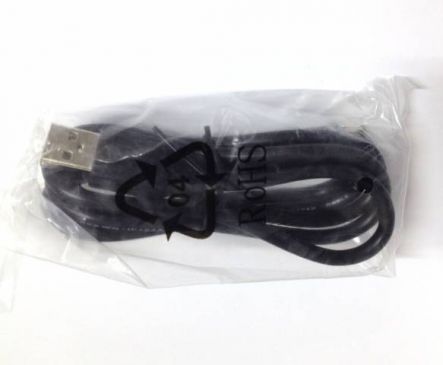

USB-кабель

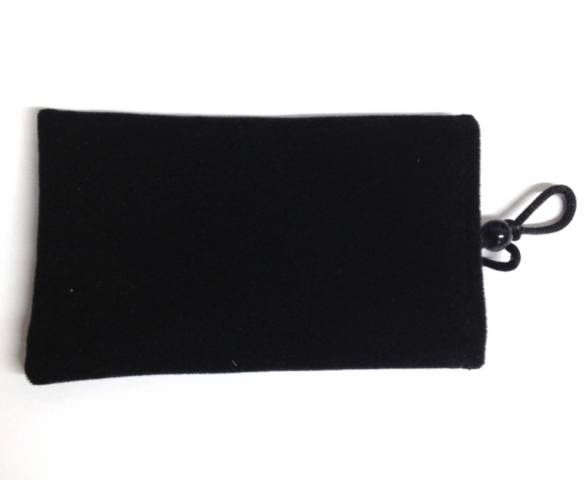

Чехол
Установочный диск

Возможности карманного осциллографа DSO Nano DSO201

С помощью полученного результата мы видим реальные возможности осциллографа DSO Nano 201, найти информацию о которых очень непросто. Давайте посмотрим на полученные осциллограммы.

Синусоида (амплитуда на выходе генератора 10 В)

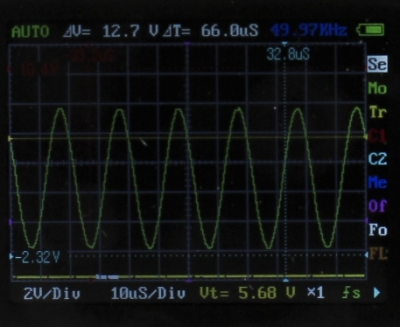

Частота сигнала 50 кГц. Отображаемая амплитуда 9,4 В.

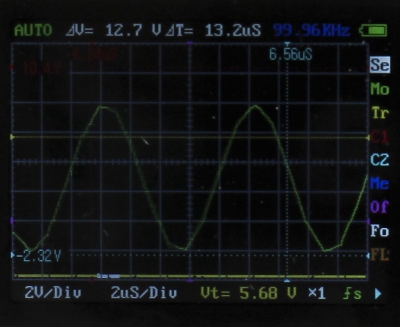

Частота сигнала 100 кГц Отображаемая амплитуда 10 В.

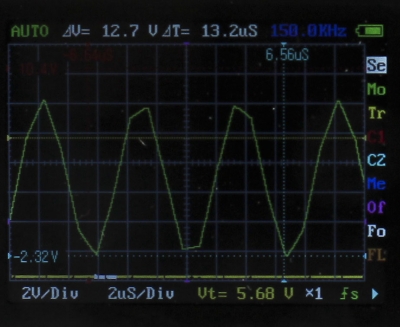

Частота сигнала 150 кГц Отображаемая амплитуда 10,6 В.
Частота сигнала 500 кГц
Частота сигнала 1 МГц

Меандр (амплитуда на выходе генератора 10 В)

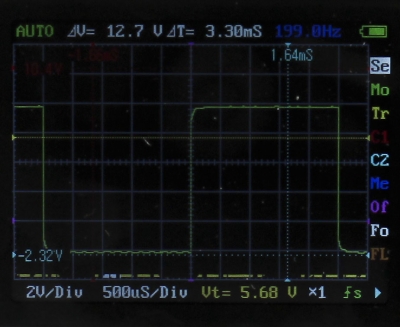

Частота сигнала 200 Гц Отображаемая амплитуда 10 В.

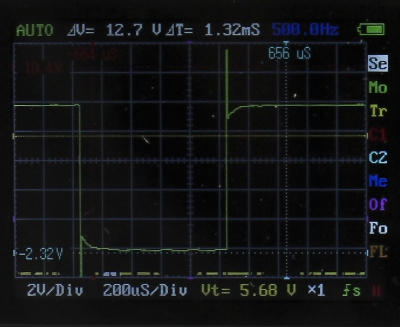

Частота сигнала 500 Гц Отображаемая амплитуда 10 В.

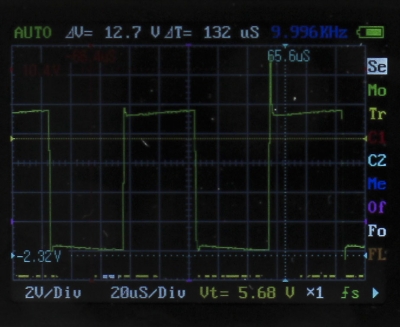

Частота сигнала 10 кГц Отображаемая амплитуда 9,6 В.

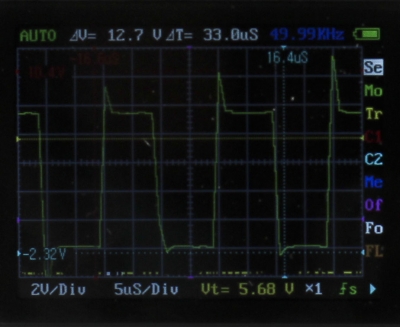

Частота сигнала 50 кГц Отображаемая амплитуда 9,6 В.

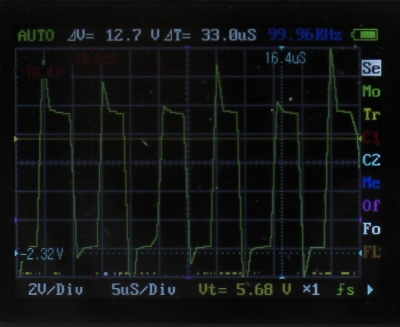

Частота сигнала 100 кГц Cильно искажается форма сигнала

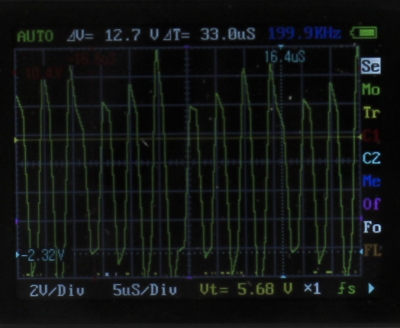

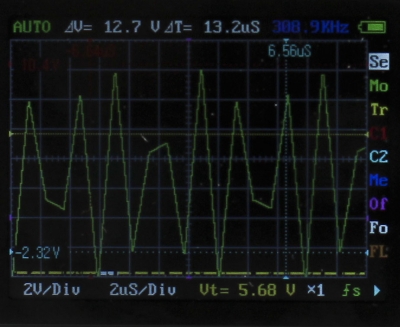

Частота сигнала 200 кГц

Пилообразный сигнал (амплитуда на выходе генератора 10 В)

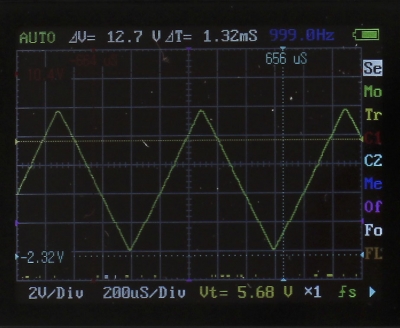

Частота сигнала 1 кГц Отображаемая амплитуда 9,5 В.

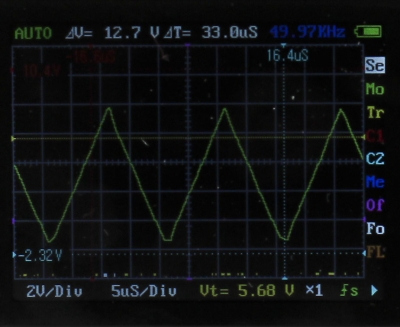

Частота сигнала 50 кГц Отображаемая амплитуда 9,0 В.

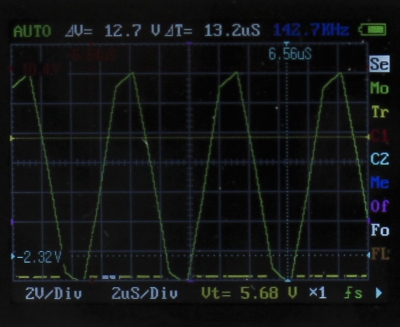

Частота сигнала 100 кГц Отображаемая амплитуда 9,5 В.

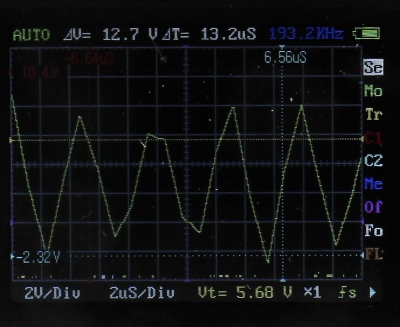

Частота сигнала 200 кГц Отображаемая амплитуда 10,7 В.
