Модель: |

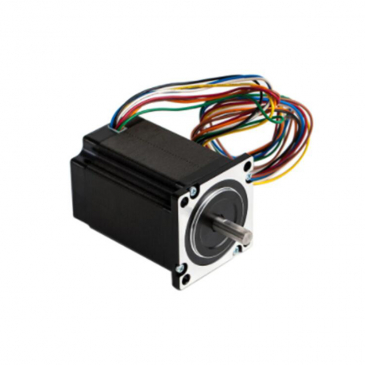

OK57STH76-4204AD8 |
Угол шага: |
1.8° |
Погрешность шага: |
± 5% (полный шаг, без нагрузки) |
Tок обмоток: |
4.2 А |
Сопротивление фазы: |
0.6 Ом ± 10% |
Индуктивность фазы: |
1.8 мГн ± 20% |
Удерживающий момент*: |
19.27 кг/см |
Максимальная радиальная сила на вал: |
75 Н |
Максимальная осевая сила на вал: |
15 Н |
Сопротивление изоляции: |
100 МОм / 1 мин., 500 В постоянного напряжения |
Диэлектрическая прочность: |
500 В переменного напряжения / 1 мин. |
Выводов: |
4 (двухфазный, биполярный, две обмотки) |
Диаметр вала: |
8.0 мм |
Вылет вала: |
20 мм |
Размеры ДхШхВ: |
56 x 56 x 76 мм |
Вес: |
1100 гр |
Рабочая температура: |
-20°С...+50°С |
Максимальный нагрев мотора: |
80°С (номинальный ток, подключены 2 фазы) |
