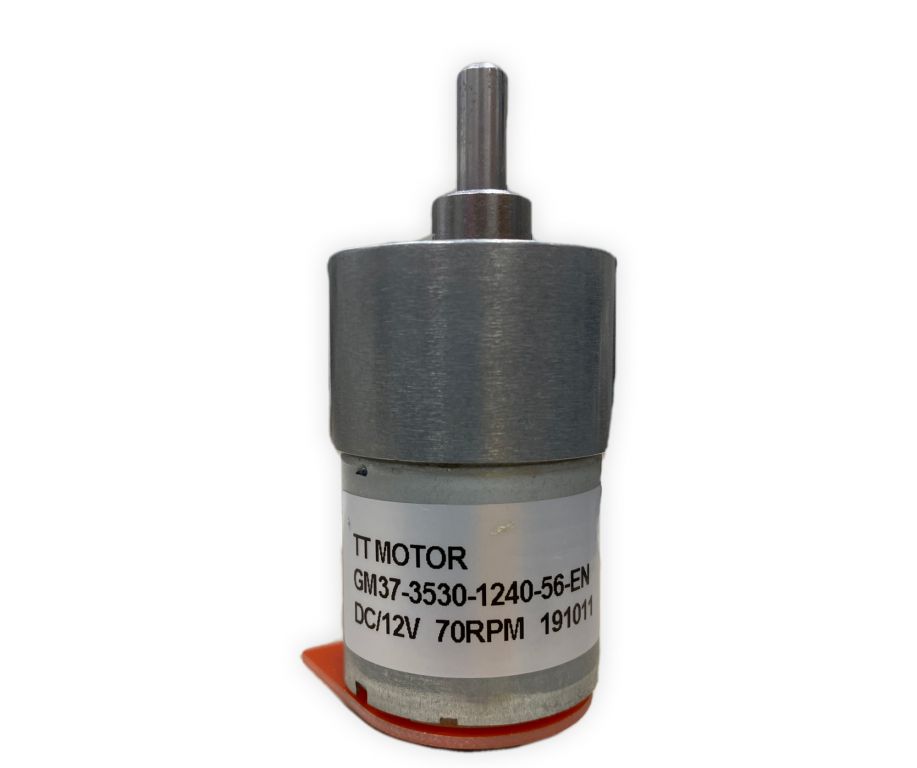

DC Мотор с редуктором и энкодером Geegrow GM37, 12V, 70RPM

Артикул: 005993
Наличие:
Есть на складе
Добавить в Wish List
Цена:
1290.00 1 290.00 ₽

Технические характеристики

Скорость: 70 ± 10% об / мин
Ток без нагрузки: 200 мА (макс.)
Ток срабатывания: 4500 мА (макс.)
Крутящий момент: 9.5 кг / см
Шум: 56 дБ
Рабочее напряжение: 12 В
Длина наружного вала: 15 мм
Размер винта: M3
Рабочее напряжение для датчика: 3-5 В

Описание

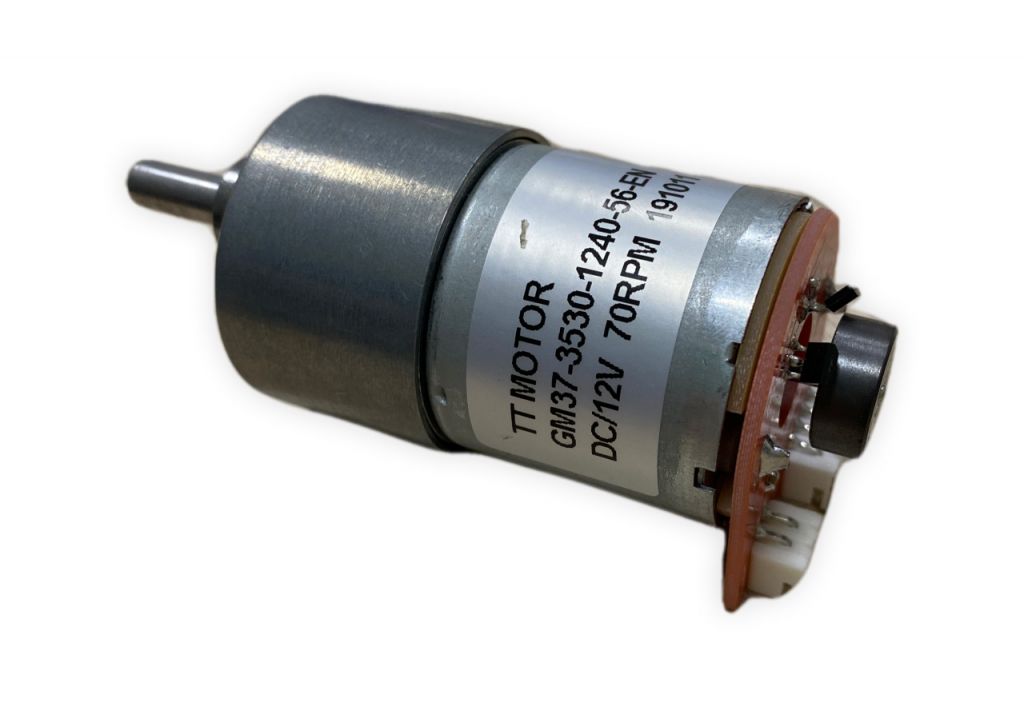

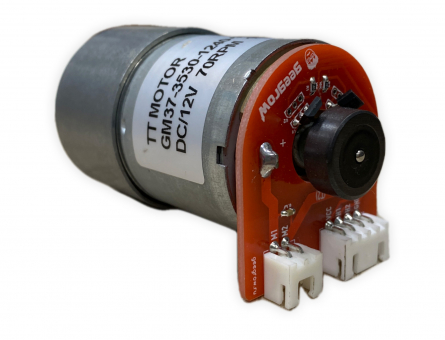

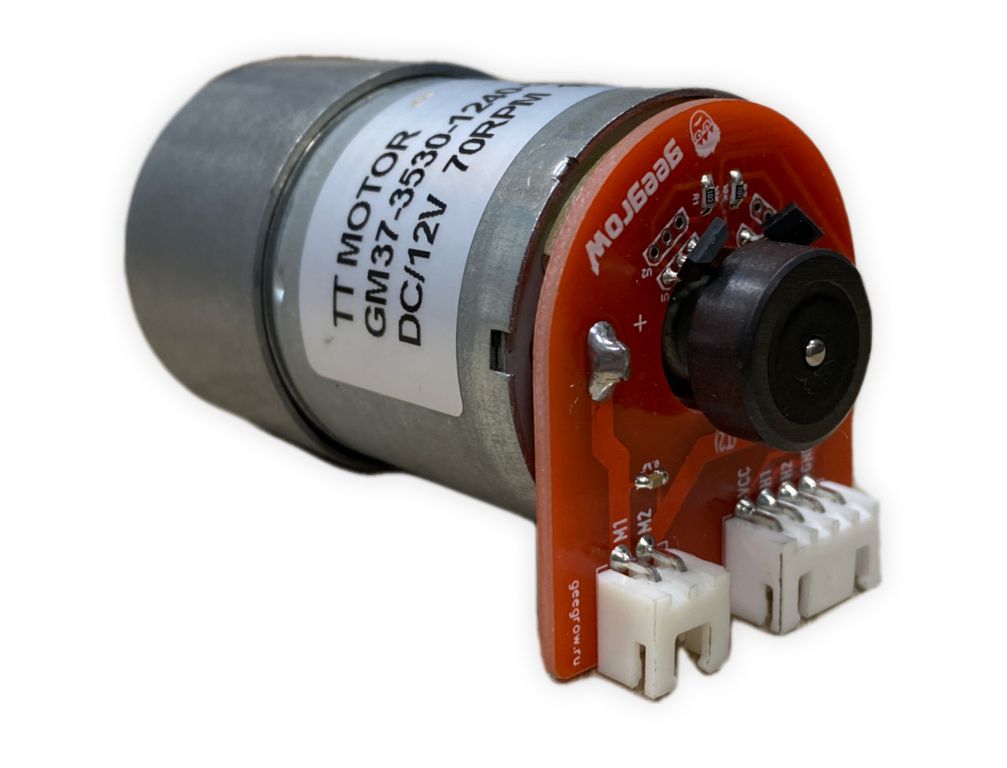

Модуль представляет собой коллекторный мотор, установленный на плате вместе с магнитом и двумя датчиками Холла. Кроме этого на плате имеются два разъема как для управления мотором, так и для считывания данных с датчиков.

С помощью двухпинового разъема можно подавать питание на мотор и задавать направление его вращения. Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P, по которому приходит питание для датчиков Холла и происходит обмен информацией, посылаемой с датчиков. Модуль подключается к Arduino и макетной плате с помощью специального кабеля-переходника.

Распиновка

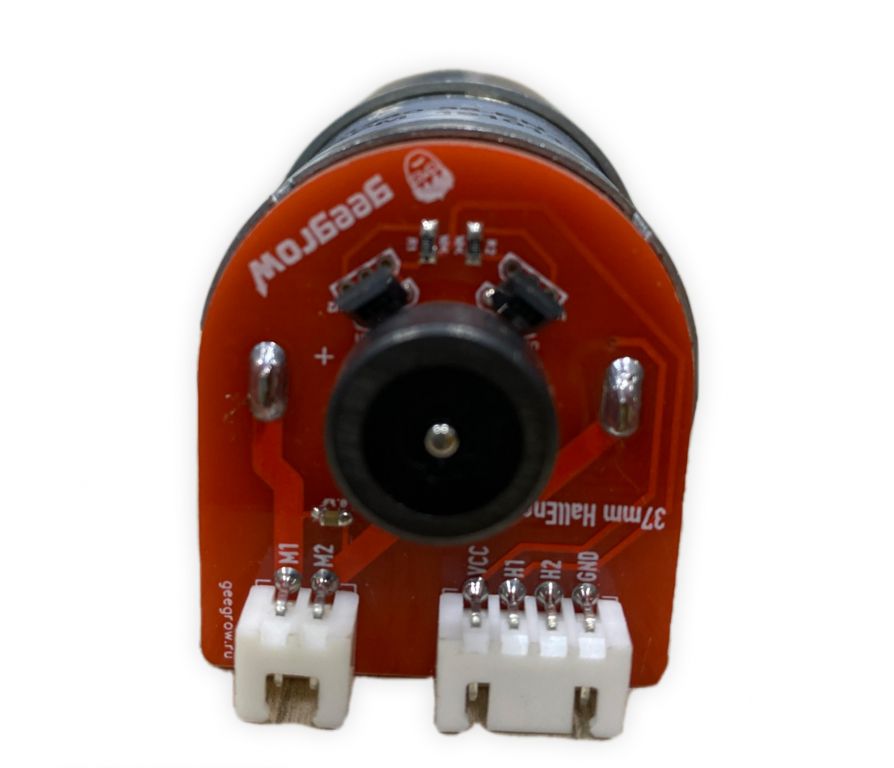

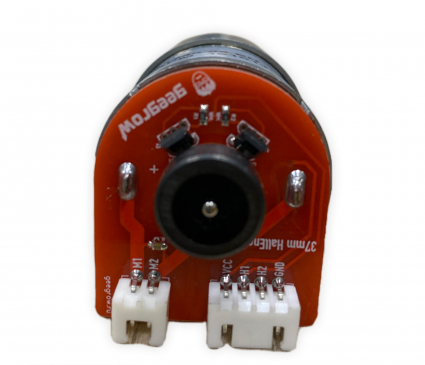

На плате модуля, напротив выводов разъема, нанесена маркировка с их обозначением:
VCC - питание датчиков +5v
H1 - сигнал с первого датчика Холла
H2 - сигнал со второго датчика Холла
GND - земля (общий)
М1 и М2 - питание мотора (+5V и земля в зависимости от направления вращения)

Комплектация

Двигатель с энкодером - 1 шт
Кабель XH-2.54-2P для подключения мотора - 1 шт
Кабель XH-2.54-4P для подключения к макетной плате - 1 шт
