Geegrow Raspberry Pi Relay Board - Релейный модуль 5В 10A для Raspberry Pi

Артикул: 005191
Наличие:
Есть на складе
Добавить в Wish List
Цена:
1430.00 1 430.00
Внимание! На этот товар не распространяется скидка и условия бесплатной доставки

Технические характеристики

Совместимость: Raspberry Pi A+/B+/2B/3B
Максимальное напряжение нагрузки: 250VAC, 30VDC
Максимальный ток на канал: 10А
Сопротивление обмотки реле: 70 Ω ±10%
Сопротивление изоляции реле: выше 100 МОм
Время срабатывания реле при включении: до 10 мс
Время срабатывания реле при выключении: до 5 мс
Скорость механических переключений: до 300 операций/мин
Рабочая температура: -25..+70 °C
Рабочая влажность: 45..85%
Размеры: х мм

Описание

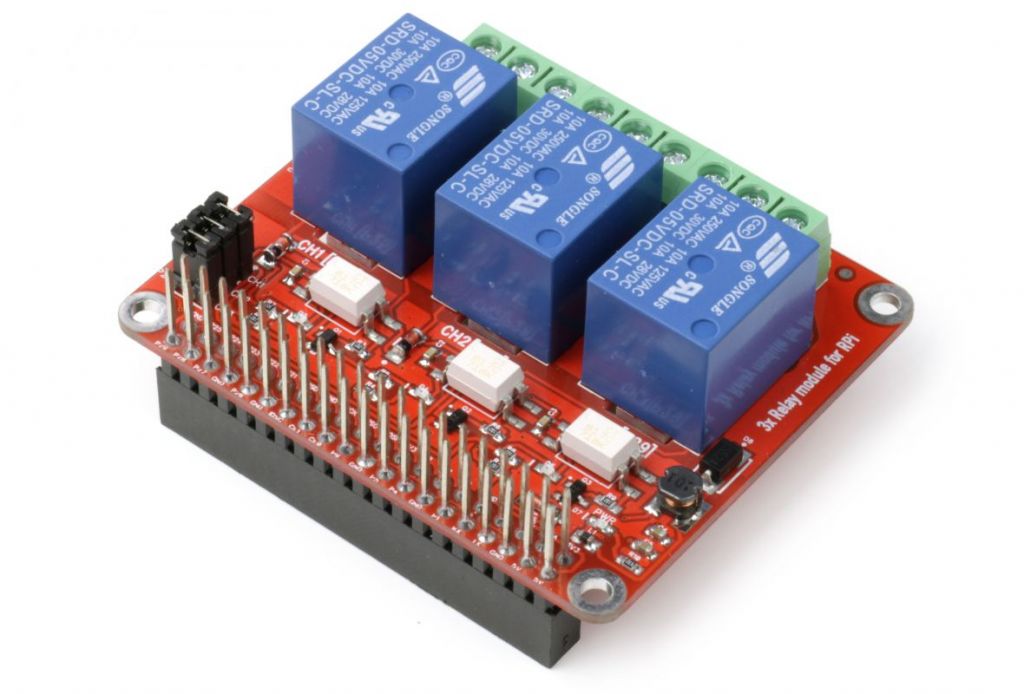

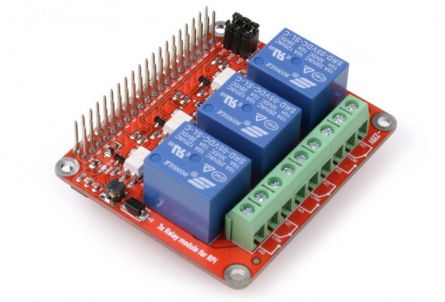

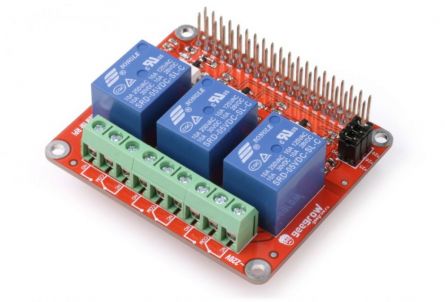

Плата расширения для Raspberry Pi A+/B+/2B/3B проектов основанная на 3-х независимых реле, которые могут коммутировать внешние цепи током до 10А 30VDC/250VAC. Это идеальное решение для управления устройствами, которые не могут быть непосредственно подключены к Raspberry Pi. Каждое реле можно использовать в режиме NO или NC. Для удобства пользователей на плате установлено четыре индикатора состояния on/off каждого реле и один индикатор, информирующий о наличии питания на управляющей части устройства.

Релейный модуль с тремя независимыми каналами и раздельной индикацией состояния. Имеет всю необходимую обвязку и защиту. Предназначен для коммутации нагрузки мощностью до 2.5 кВт (Uком = 250В, Iком = 10А), Uупр = 5В, Uпит. рел. = 5В.

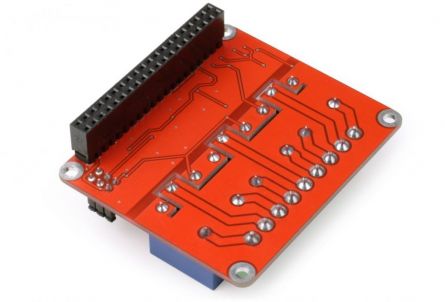

Модуль представляет собой шилд для Raspberry Pi, удобно подключается к плате и дублирует выводы GPIO.

Управление каналами осуществляется через пины P25, P28 и P29. При необходимости можно отключить ненужный канал, сняв соответствующий джампер.

Клеммник предназначен для подключения нагрузки, которая будет замыкаться и размыкаться.

Релейный модуль способен выдержать нагрузку до 10 А переменного тока при напряжении до 250В, или до 10 А постоянного тока при напряжении до 30 В.
