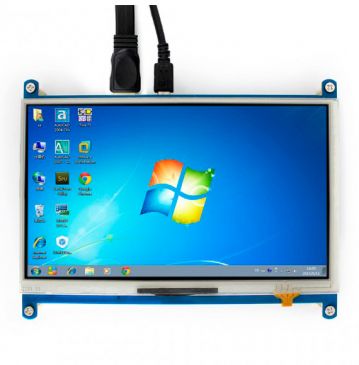

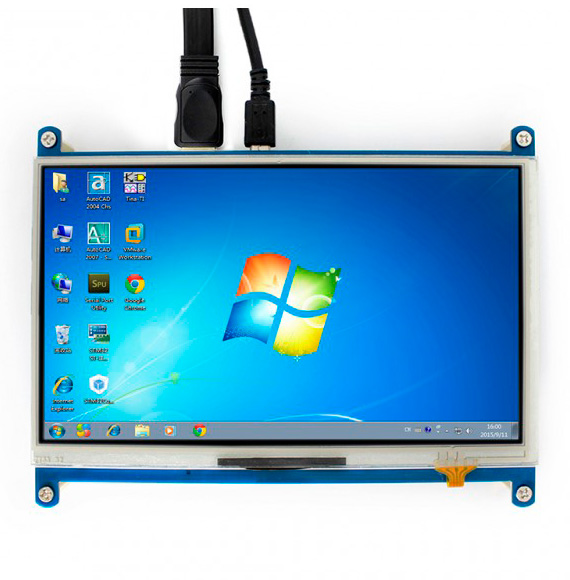

7" HDMI Waveshare LCD 1024x600 Монитор для Raspberry PI с резистивным тачскрином

Артикул: 004395
Наличие:
Под заказ
Добавить в Wish List
Цена:
6050.00 6 050.00
Внимание! На этот товар не распространяется скидка

Технические характеристики

Оригинальный артикул Waveshare: SKU 12104
Разрешение: 1024×600 высокое разрешение
Тип дисплея: Резистивный, сенсорный
Поддержка: поддерживает работу с Raspberry Pi( за исключением Pi 1 model B и Pi Zero)
Подключение: HDMI интерфейс для вывода изображения, USB интерфейс для сенсорного управления
Особенности: управление питанием, регулировка яркости, регулировка контрастности, для меньшего потребления энергии.

Описание

Распиновка и подключение

PIN NO.SYMBOLDESCRIPTION
1, 17 3.3V Power positive (3.3V power input)
2, 4 5V Power positive (5V power input)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC NC
6, 9, 14, 20, 25 GND Ground
19 TP_SI SPI data input of Touch Panel
21 TP_SO SPI data output of Touch Panel
22 TP_IRQ Touch Panel interrupt, low level while the Touch Panel detects touching
23 TP_SCK SPI clock of Touch Panel
26 TP_CS Touch Panel chip selection, low active

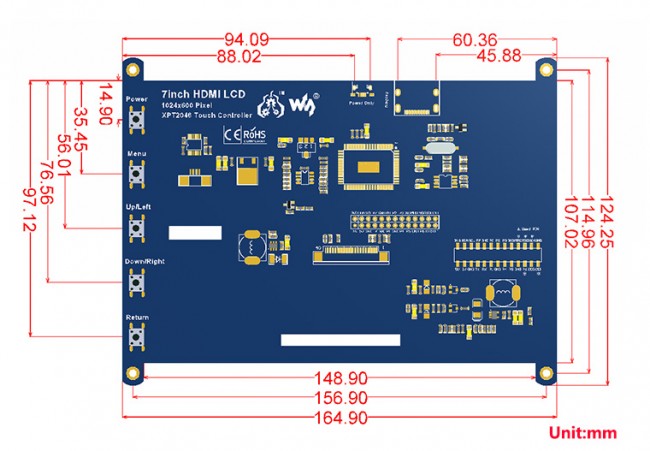

Внешние размеры
