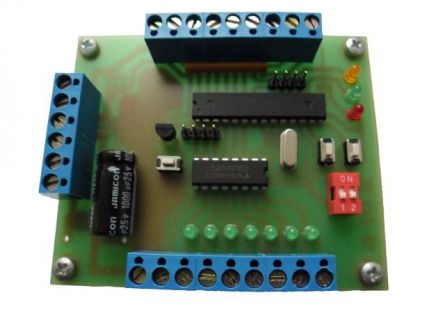

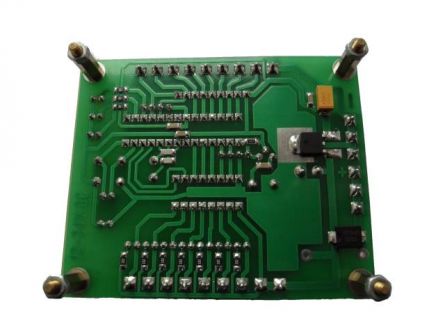

Платформа для разработки устройств на Atmega8

Артикул: 003409
Наличие:
Под заказ
Добавить в Wish List
Цена:
899.00 899.00
Внимание! На этот товар не распространяется скидка и условия бесплатной доставки

Технические характеристики

Питание платы: 8-24В
Микроконтроллер: ATMEGA8A
Логических входов: 8
Логических выходов: 7
Нагрузка выхода MAX: 0.5А
Состояние выхода дублируется светодиодом на плате: Да
USART интерфейс: Да
Программирование по SPI: Да
Установленный кварц: 8 Мгц
Детектор питания: МС34064
Тактовая кнопка сброса RESET: Да
Защита от подключения неправильной полярности питания: Да
Размер: 85x70мм

Описание

Плата будет интресна для начинающих и не очень начинающих радиолюбителей, желающих изучать программирование микроконтроллеров ATMEL. На базе данной платы можно разрабатывать различные узлы малой автоматизации. Сигнализация в жилых помещениях, управление приводами двигателей, управление подъемными воротами, шлагбаумом, измерение температуры, измерение уровня освещения, считывание кода из ключей 1wire, реле времени, и многие другие устройства. Плату так же можно использовать на различных испытательных стендах для обучения программированию микроконтроллеров. Для разработки устройств можно использовать бесплатную среду программирования AtmelStudio6.2

Плата сконструирована с минимальным количеством обвязки, что упрощает и ускоряет процесс разработки устройств самого разного назначения. Тут можно скачать начальный образец кода проекта для платы (для AtmelStudio6.2).

Схема платы.

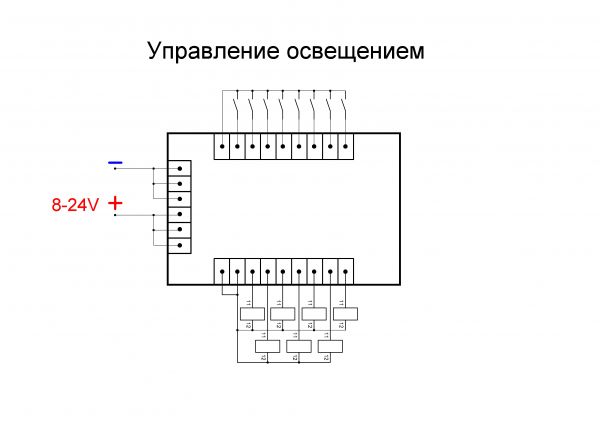

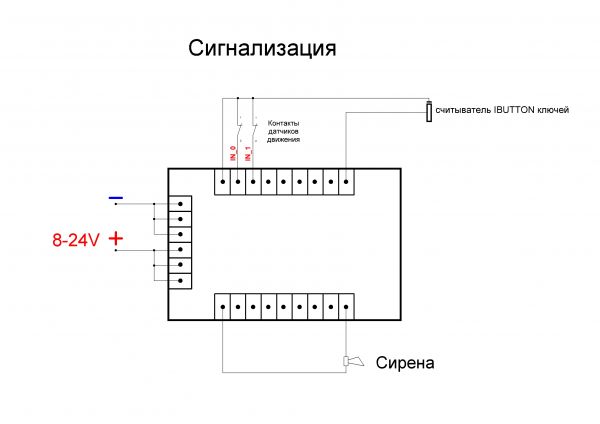

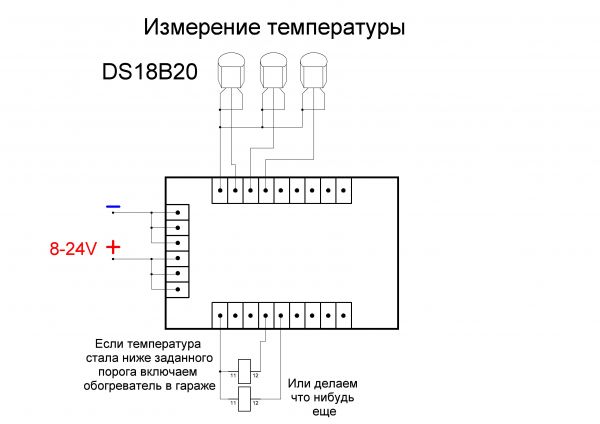

Возможные варианты подключения различной периферии к плате.




Здесь можно скачать проект к видео "Сигнализация на даче своими руками"
