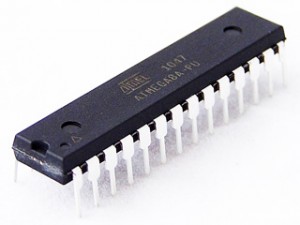

ATMEGA8A-PU

ATMEGA8A-PU
Артикул: 000306
142.50 142.50 руб
есть в наличии

Технические характеристики

Контроллер семейства: AVR MEGA
Разрядность ядра: 8 бит
Количество линий ввода/вывода: 23
Память программ (FLASH): 8 Кб
Оперативная память (SRAM): 1 Кб
EEPROM: 512 байт
Тактовая частота: 16 МГц
Тип генератора: внутренний, внешний
Количество таймеров: 3
Периферия: ADC, Comparator, ШИМ, RTC, таймер
Интерфейс: SPI, USART
Количество каналов ШИМ: 3
Корпус: DIP28
Диапазон питающего напряжения: 2.7 В до 5.5 В
Рабочий диапазон температрур: -40°C до +85°C
Количество выводов: 32

Описание

ATmega8, ATmega8L - 8-разрядные микроконтроллеры с 8 Кбайтами внутрисистемно программируемой Flash памяти

Технические характеристики:

  • 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением
  • Прогрессивная RISC архитектура
        130 высокопроизводительных команд, большинство команд выполняется за один тактовый цикл
        32 8-разрядных рабочих регистра общего назначения Полностью статическая работа
        Приближающаяся к 16 MIPS (при тактовой частоте 16 МГц) производительность
        Встроенный 2-цикловый перемножитель
  • Энергонезависимая память программ и данных
        8 Кбайт внутрисистемно программируемой Flash памяти (In-System Self-Programmable Flash)
          Обеспечивает 1000 циклов стирания/записи
        Дополнительный сектор загрузочных кодов с независимыми битами блокировки
          Обеспечен режим одновременного чтения/записи (Read-While-Write)
        512 байт EEPROM
          Обеспечивает 100000 циклов стирания/записи
        1 Кбайт встроенной SRAM
        Программируемая блокировка, обеспечивающая защиту программных средств пользователя
  • Встроенная периферия
        Два 8-разрядных таймера/счетчика с отдельным предварительным делителем, один с режимом сравнения
        Один 16-разрядный таймер/счетчик с отдельным предварительным делителем и режимами захвата и сравнения
        Счетчик реального времени с отдельным генератором
        Три канала PWM
        8-канальный аналого-цифровой преобразователь (в корпусах TQFP и MLF)
          6 каналов с 10-разрядной точностью
          2 канала с 8-разрядной точностью
        6-канальный аналого-цифровой преобразователь (в корпусе PDIP)
          4 канала с 10-разрядной точностью
          2 канала с 8-разрядной точностью
        Байт-ориентированный 2-проводный последовательный интерфейс
        Программируемый последовательный USART
        Последовательный интерфейс SPI (ведущий/ведомый)
        Программируемый сторожевой таймер с отдельным встроенным генератором
        Встроенный аналоговый компаратор
  • Специальные микроконтроллерные функции
        Сброс по подаче питания и программируемый детектор кратковременного снижения напряжения питания
        Встроенный калиброванный RC-генератор
        Внутренние и внешние источники прерываний
        Пять режимов пониженного потребления: Idle, Power-save, Power-down, Standby и снижения шумов ADC
  • Выводы I/O и корпуса
        23 программируемые линии ввода/вывода
        28-выводной корпус PDIP, 32-выводной корпус TQFP и 32-выводной корпус MLF
  • Рабочие напряжения
        2,7 - 5,5 В (ATmega8L)
        4,5 - 5,5 В (ATmega8)
  • Рабочая частота
        0 - 8 МГц (ATmega8L)
        0 - 16 МГц (ATmega8)

Блок-схема:

Расположение выводов:
