Технические характеристики
| Максимальный ток нагрузки: | 25 А |
|---|---|
| Максимальное напряжение нагрузки: | (AC) переменное 24 - 380 В |
| Коммутация: | замыкание |
| Интерфейс: | цифровой |
| Напряжение питания: | 3,5 - 32 В |
| Размер (ДхШхВ): | 62 x 25 x 22,5 мм |
| Вес: | 103 гр |
Описание

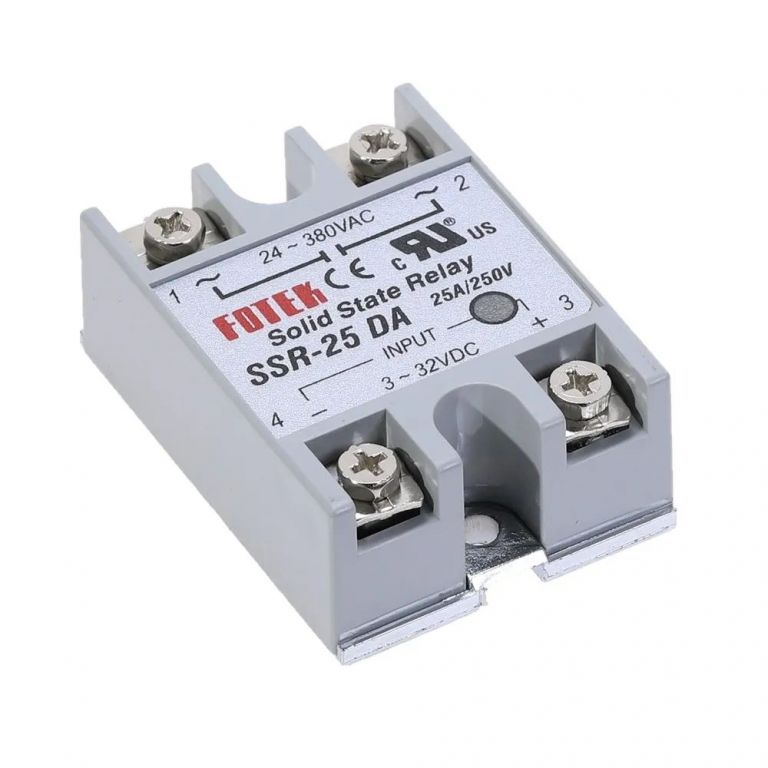

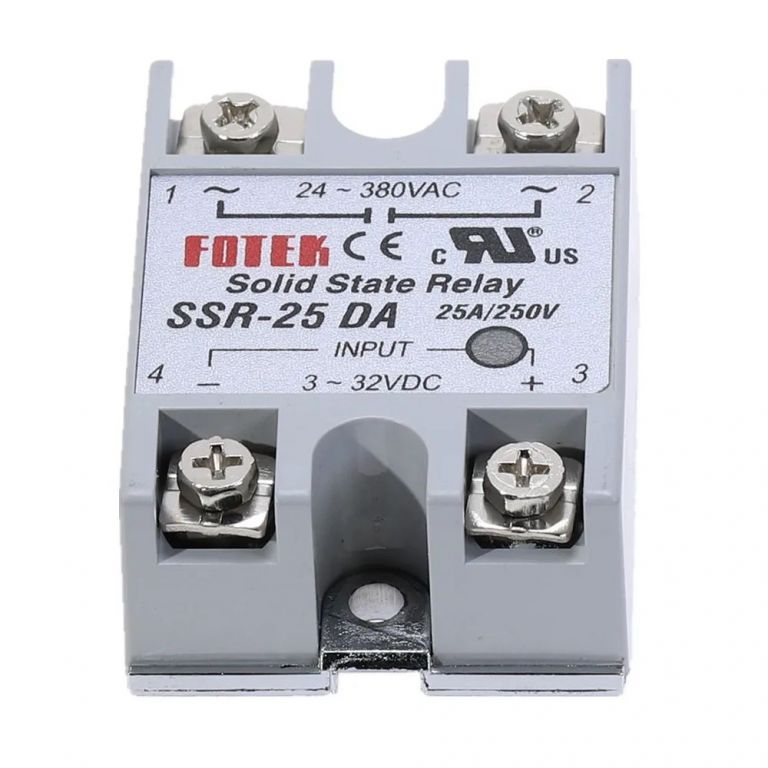

Твердотельное реле FOTEK SSR-25 DA предназначено для коммутации довольно мощной однофазной нагрузки переменного тока до 25 ампер, с напряжением 24-380 В и может управляться непосредственно с помощью Arduino или другими микроконтроллерами. Хотя производитель указывает напряжение срабатывания от 3 вольт, практический замер показал что минимальное постоянное напряжение срабатывания реле = 3,5 В. На структурной схеме реле видна опторазвязка, схема перехода через ноль (для снижения радиопомех) и симистор (triac).
Твердотельное реле похоже на механическое реле, им также можно управлять с помощью цифрового сигнала. Твердотельное реле не генерирует шум и имеет гораздо более длительный срок службы по сравнению с традиционным механическим реле.
