Двухканальный драйвер коллекторных моторов TB6612

Артикул: 005188
Наличие:
Есть на складе
Добавить в Wish List
Цена:
365.00 365.00 ₽

Технические характеристики

Диапазон напряжения питания силовой части: 4,5..13,5V
Диапазон напряжения питания логической части: 2,7..5,5V
Номинальный ток: 1,4A
Максимальный ток: 3,2А
Максимальная частота ШИМ: 100 кГц

Описание

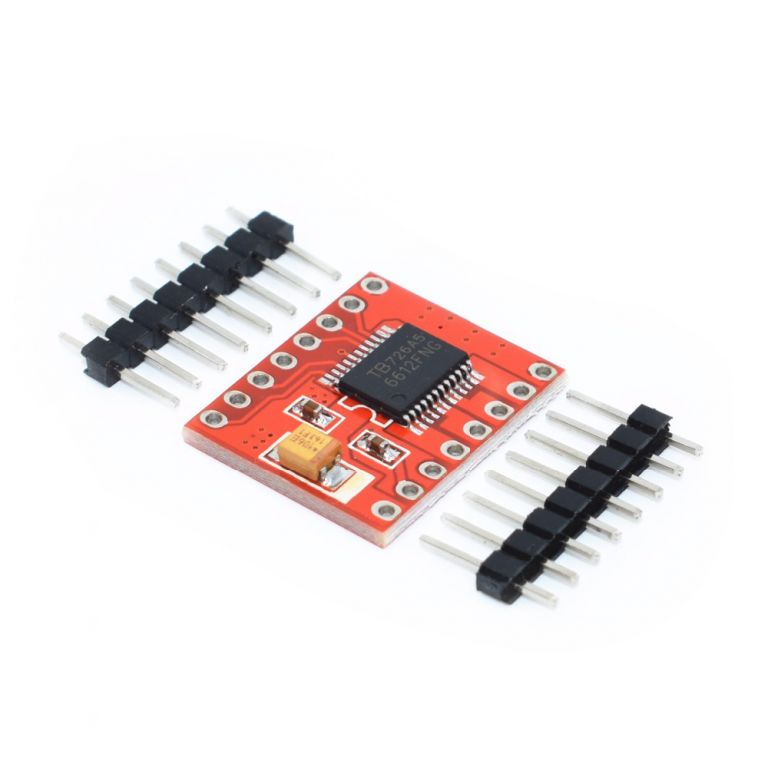

Модуль собран на микросхеме TB6612FNG от Toshiba, это двухканальный мостовой драйвер, микросхема функциональна схожа с популярными драйверами L293D, L298N но в отличии от них, в драйвере использованы MOSFET транзисторы, драйвер также имеет защиту по температуре, перенапряжению и короткому замыканию. Может управляется логическим уровнем 3.3 вольта.

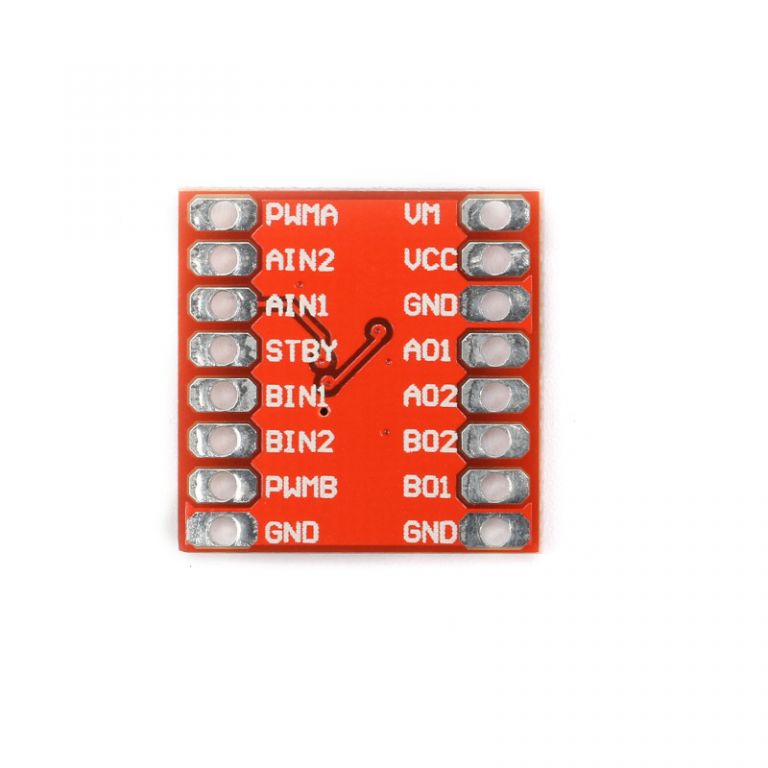

Назначение выводов:

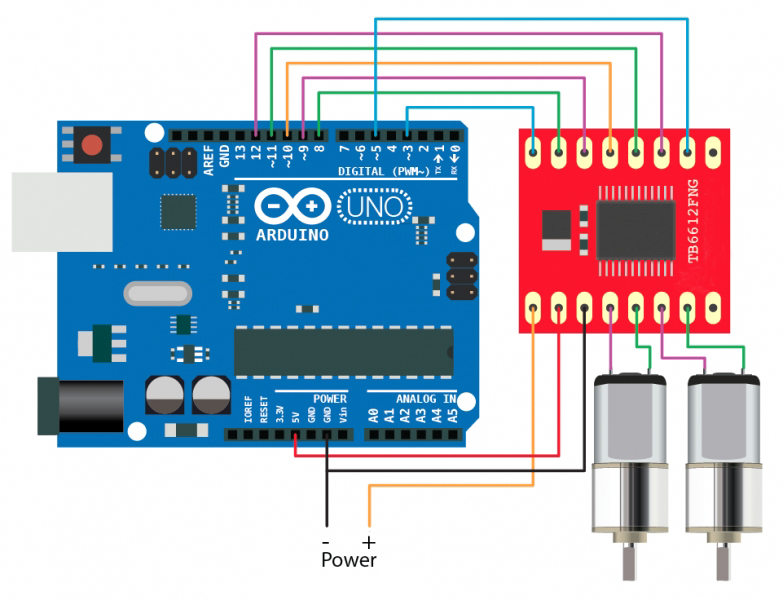

PWMA/PWMB - вход для управления скоростью мотора, для канала A и B соответственно, подключается на выход arduino с поддержкой ШИМ (PWM);
AIN1/AIN2 - вход полумостов канала А;
BIN1/BIN2 - вход полумостов канала B;
A01/A02 - выходы полумостов канала А;
B01/B02 - выходы полумостов канала B;
STBY - включение микросхемы;
VM - питание двигателей;
VCC - питание логической части;
GND - общий (земля).
