OLED-дисплей 0.96 дюйма 128х32 пикселя

Описание

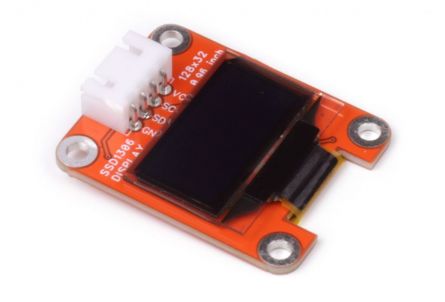

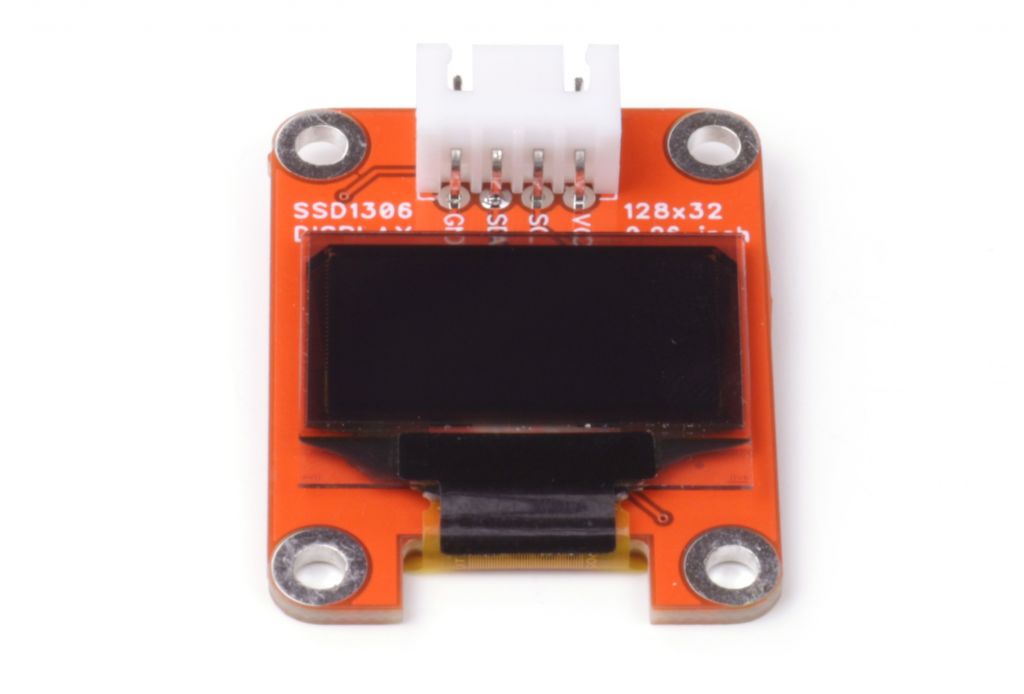

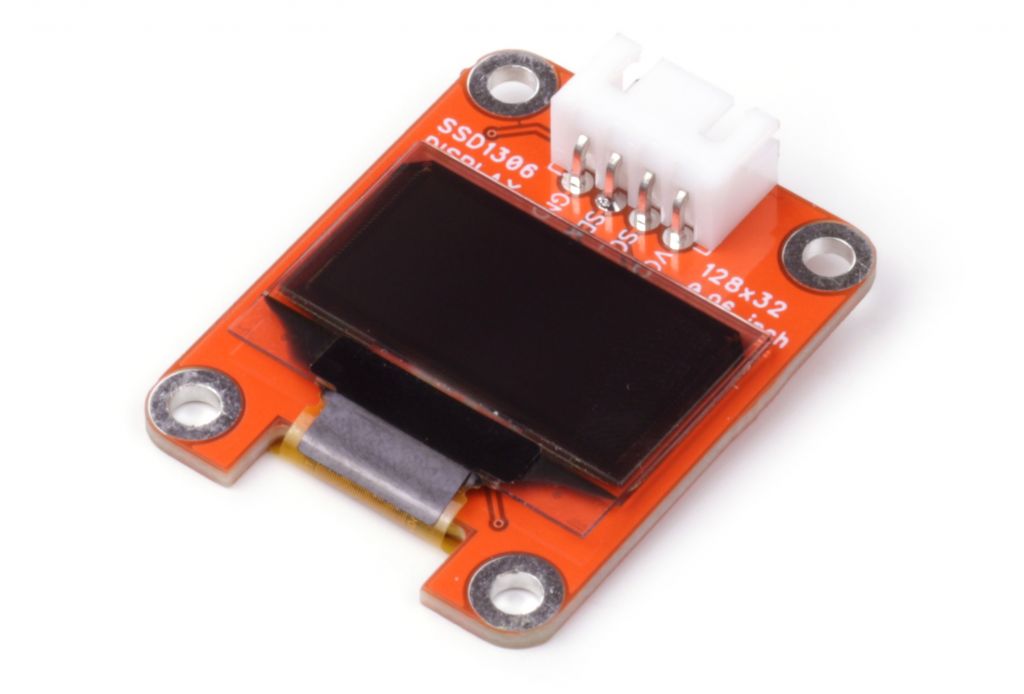

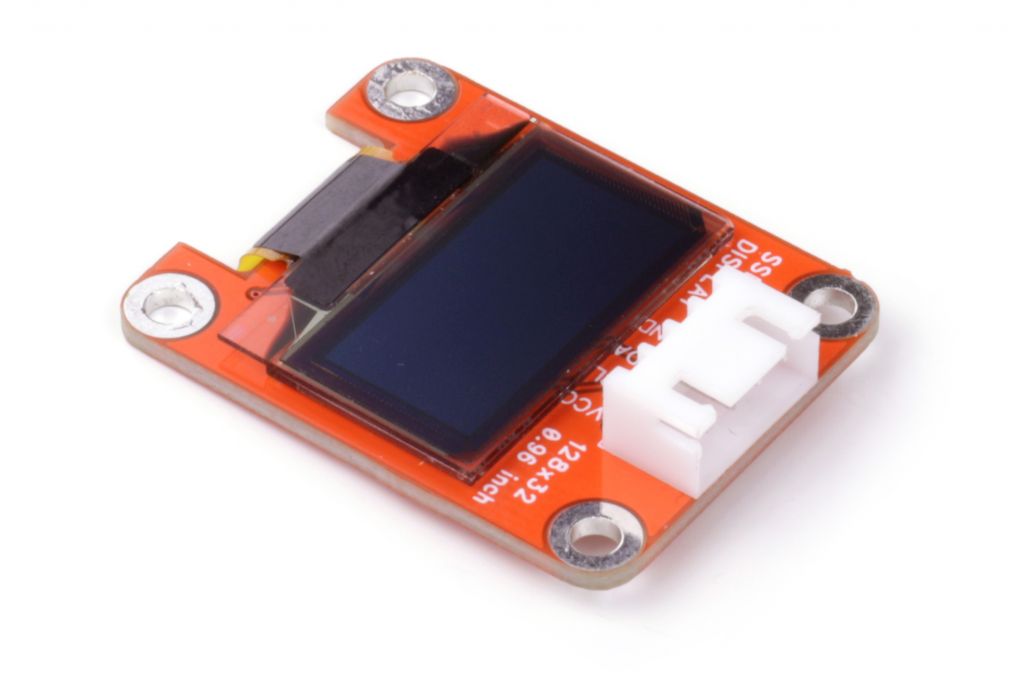

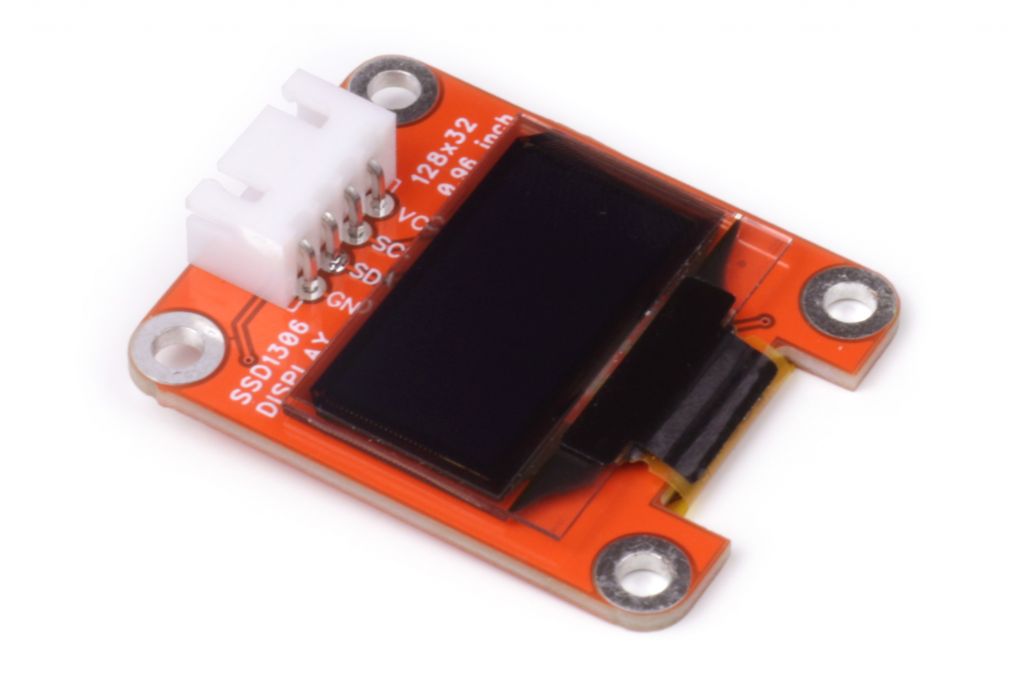

Модуль представляет собой универсальное средство отображения информации - монохромный (цвет пикселей - голубой) OLED-дисплей диагональю 0.96 дюйма, способный выводить графическую информацию. Разрешение дисплея 128х32 пикселей, углы обзора по горизонтали и вертикали составляют 180 градусов. Управление ЖК дисплеем осуществляется по шине I2C.
Модуль может быть надежно закреплен на четырех стойках М3, что исключает прогиб и поломку даже при сильном нажатии. Кроме того, эстетично выполненный, он будет отлично смотреться в Вашем проекте.
Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно. Для подключения к DaVinci удобно использовать QuatroPort A050.

Подключение

Модуль дисплея удобно подключать макетными проводами к любым отладочным платам семейства Arduino, Raspberry и т.д.

Распиновка

VCC - питание +3.3...+5V
SCL - подключается к одноименному порту контроллера
SDA - подключается к одноименному порту контроллера
GND - земля (общий)
