RGB светодиод (Quatro-модуль)

Описание

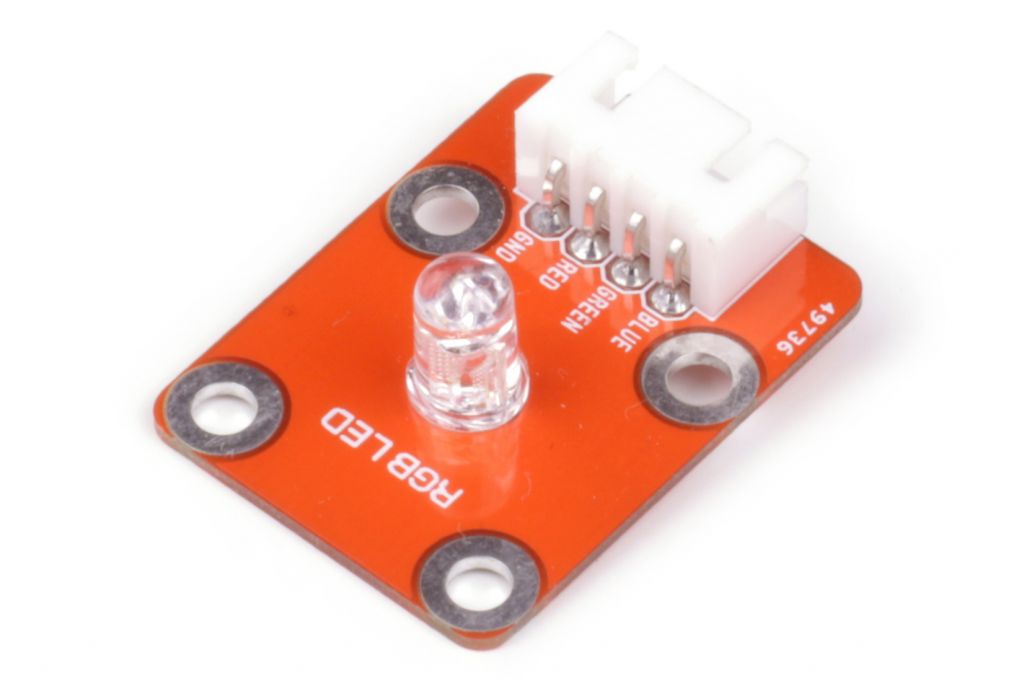

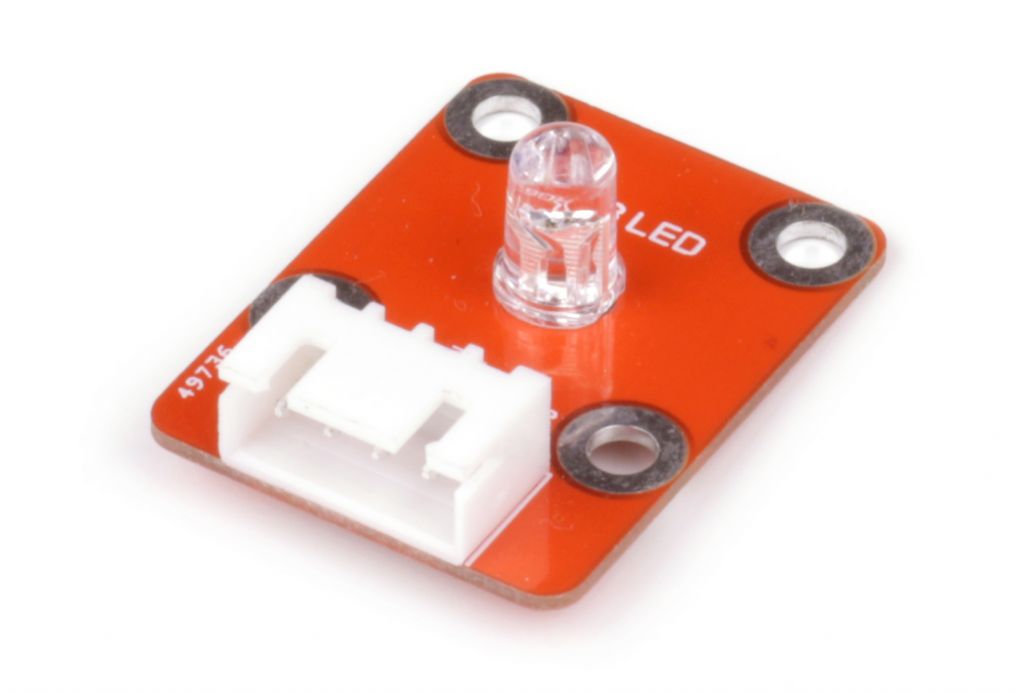

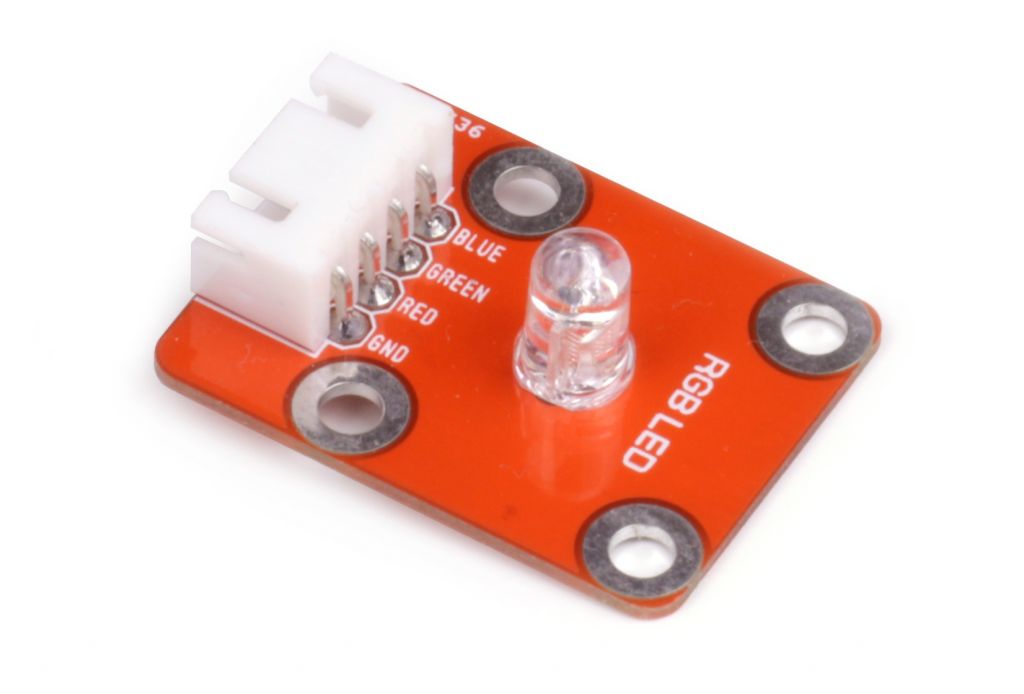

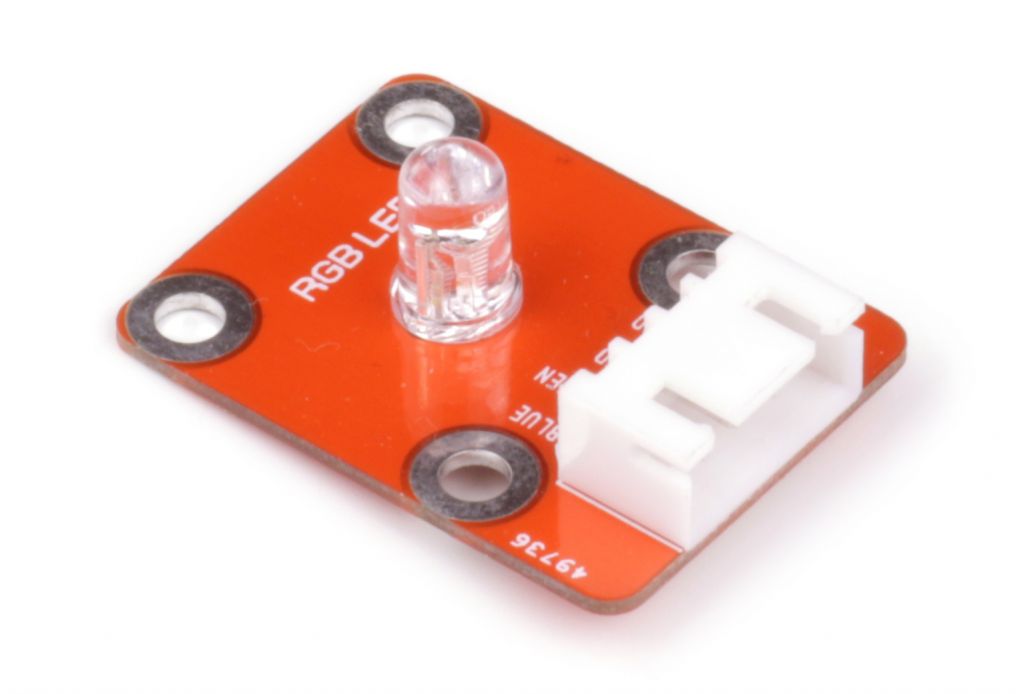

RGB светодиод, установленный на плате 1U, прекрасно вписывается в линейку Quatro-модулей. Модуль может быть  надежно закреплен на четырех стойках М3, что исключает прогиб и поломку даже при сильном нажатии. Кроме того, эстетично выполненный, он будет отлично смотреться в Вашем проекте.

Модуль со светодиодом, как и все остальные модули серии Quatro, имеет отверстия подходящие для крепления к деталям из конструкторов LEGO и MakeBlock. Отверстия имеют диаметр 3мм, а расстояние между отверстиями кратны 16 мм.

ПРИМЕНЕНИЕ

Светодиоду найдется место в любом проекте от начального уровня до самого сложного. Модуль с RGB светодиодом имеет наиболее широкий спектр применения, чем обычный светодиод любого другого свечения, т.к. он представляет из себя сборку трех светодиодов разных цветов красного, зеленого и синего. Например его можно использовать в создании собственной гирлянды. А еще с помощью RGB светодиода, подавая ШИМ сигналы различной скважности и комбинируя три цвета, можно получить практически любые оттенки.

ПОДКЛЮЧЕНИЕ

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно. Для подключения к DaVinchi удобно использовать QuatroPort A050.

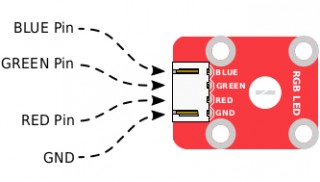

Распиновка:

BLUE - к ШИМ порту контроллера

GREEN - к ШИМ порту контроллера

RED - к ШИМ порту контроллера

GND - земля (общий)

Модуль представляет собой функционально законченную конструкцию, и содержит токоограничивающий резистор, который включен последовательно со светодиодом. Так что Вам уже не нужно беспокоиться об этом при подключении, достаточно просто подать питание и все.
