Белый светодиод (Quatro-модуль)

Артикул: 004302
Наличие:
Есть на складе
Добавить в Wish List
Цена:
81.00 81.00

Описание

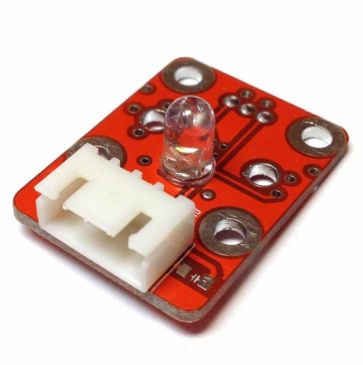

Белый светодиод, установленный на плате 1U, прекрасно вписывается в линейку Quatro-модулей. Модуль может быть  надежно закреплен на четырех стойках М3, что исключает прогиб и поломку даже при сильном нажатии. Кроме того, эстетично выполненный, он будет отлично смотреться в Вашем проекте.
Модуль со светодиодом, как и все остальные модули серии Quatro, имеет отверстия подходящие для крепления к деталям из конструкторов LEGO и MakeBlock. Отверстия имеют диаметр 3мм, а расстояние между отверстиями кратны 16 мм.

ПРИМЕНЕНИЕ

Светодиоду найдется место в любом проекте от начального уровня до самого сложного. Модуль с белым светодиодом можно использовать как маленький фонарик или выводить индикацию о режимах работы устройства и т.д.
Светодиод, это самый простой способ взаимодействия с пользователем. В начальном проекте он может просто включаться или выключаться, а в проекте посложнее, светодиод пригодится для изучения работы ШИМ.

ПОДКЛЮЧЕНИЕ

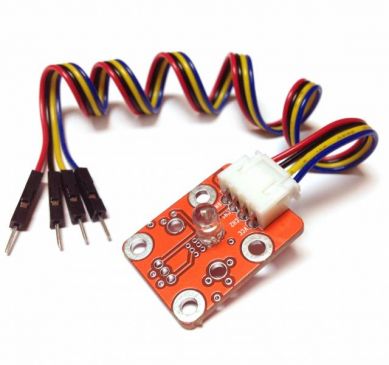

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника, который продается отдельно. Для подключения к DaVinchi удобно использовать QuatroPort A050.
В отличие от других модулей, при подключении задействуются только 2 пина - GND и CH2 (+ питания). Остальные пины в светодиодном модуле не задействованы.

Распиновка:

VCC - не задействован
CH2 - питание светодиода (+5V)
CH1 - не задействован
GND - земля (общий)

Модуль представляет собой функционально законченную конструкцию, и содержит токоограничивающий резистор, который включен последовательно со светодиодом. Так что Вам уже не нужно беспокоиться об этом при подключении, достаточно просто подать питание и все.
