I2C HUB разветвитель на 4 канала

Описание

Модуль I2C-разветвителя позволяет подключить к одной шине I2C сразу 4 устройства.

Модуль имеет 5 стандартных для серии Quatro-модулей разъемов XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника. Для подключения к DaVinci удобно использовать QuatroPort A050.

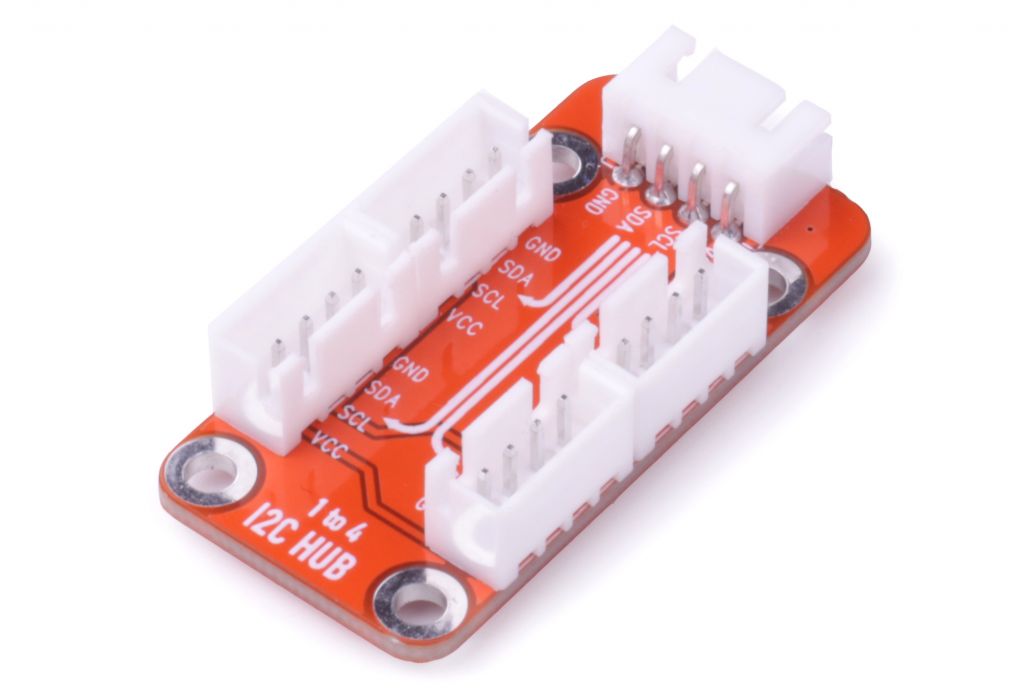

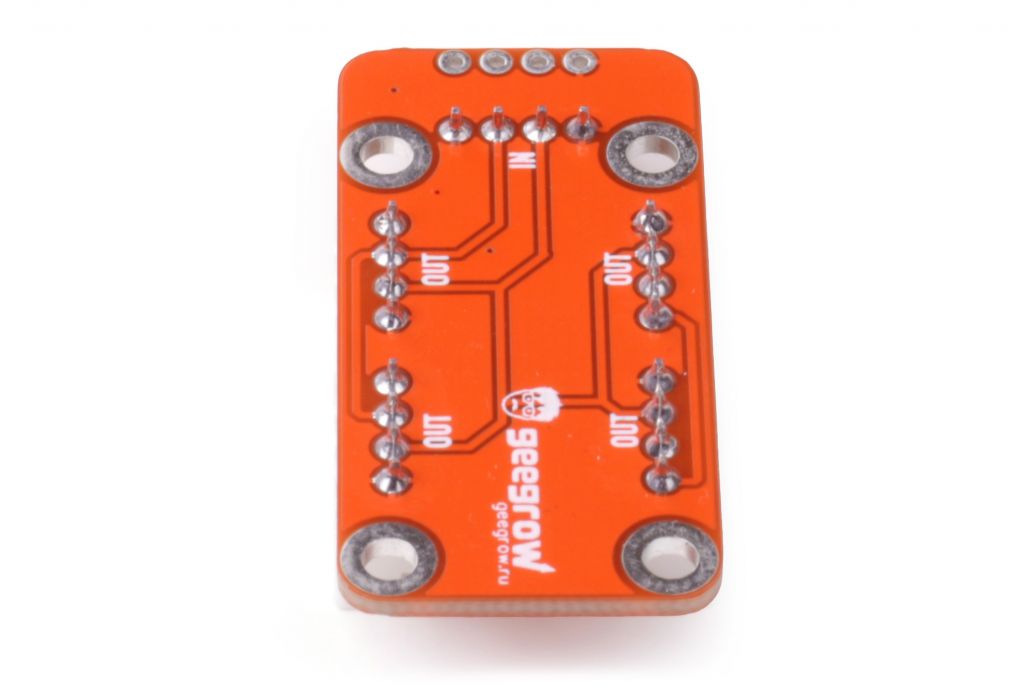

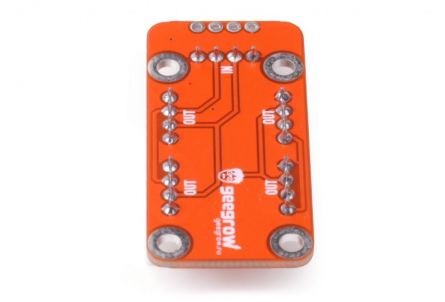

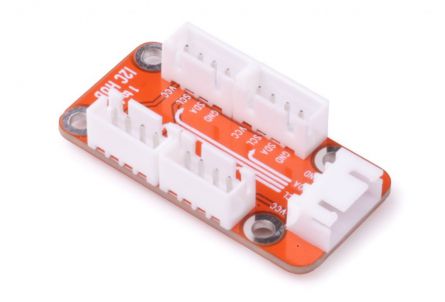

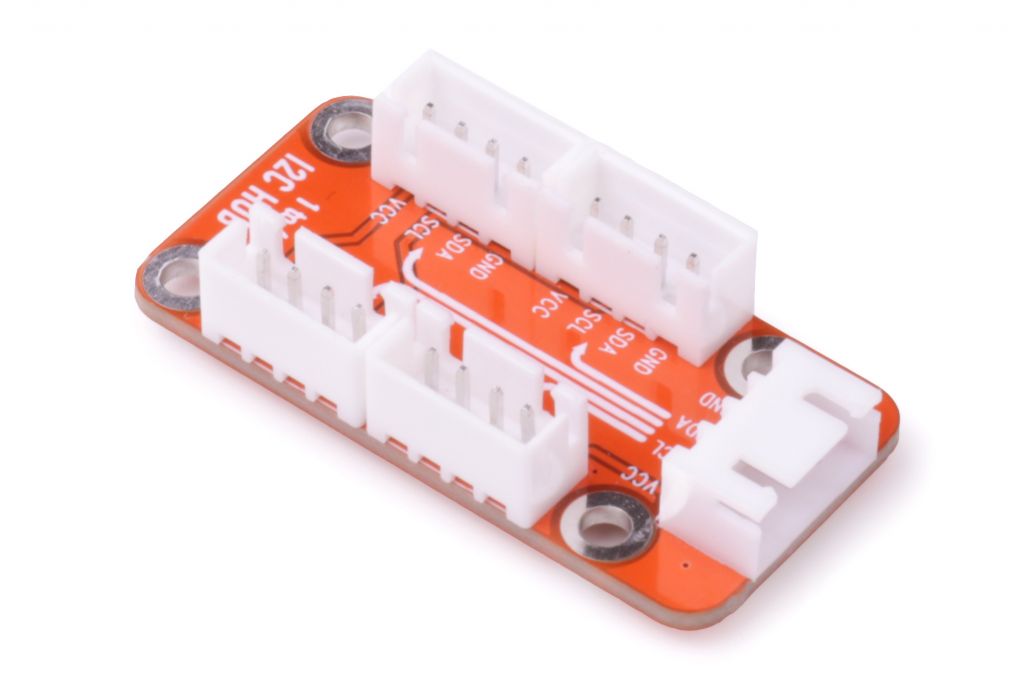

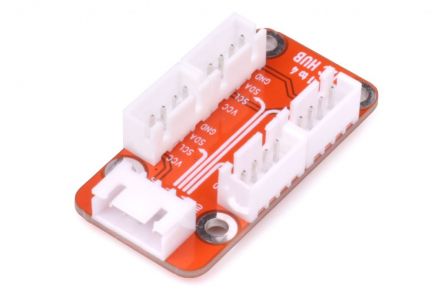

Модуль представляет собой печатную плату размером 44х22 мм, имеющую четыре крепежных отверстия с межосевым расстоянием 24х16 мм. Наличие отверстий позволяет надежно крепить модуль с помощью установочных стоек и винтов М3 к любым подходящим элементам конструкции собираемого электронного или робототехнического устройства.

Модуль подключается с помощью четырех пинов GND, VCC, SDA и SCL.

Распиновка:

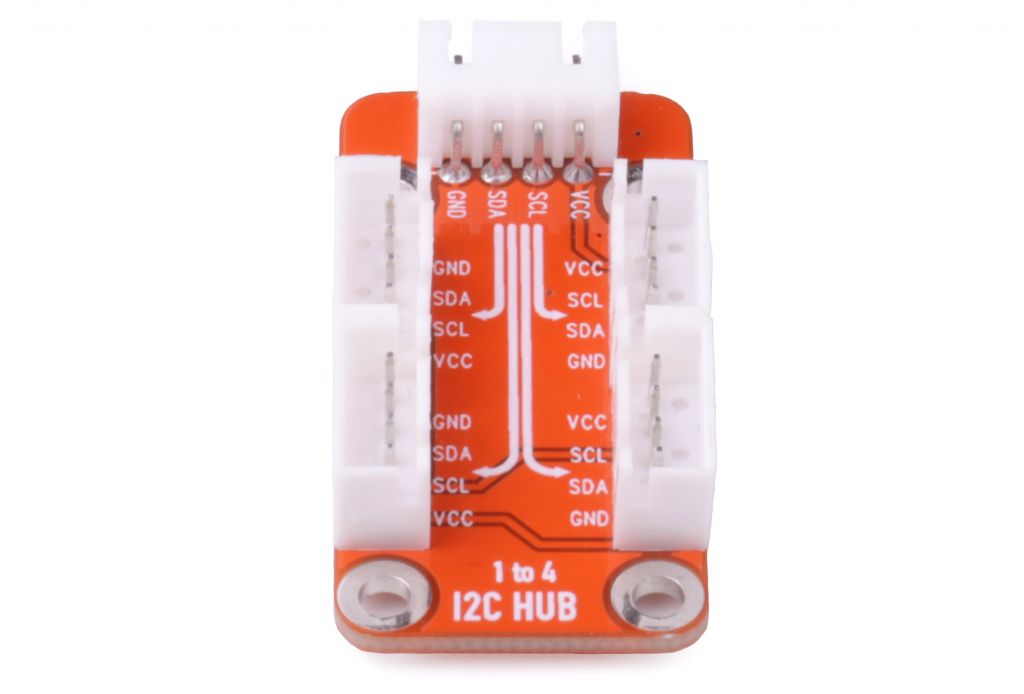

На плате модуля, напротив выводов разъема, нанесена маркировка с их обозначением:
VCC - питание
SCL - подключается к одноименному порту контроллера
SDA - подключается к одноименному порту контроллера
GND - земля (общий)
