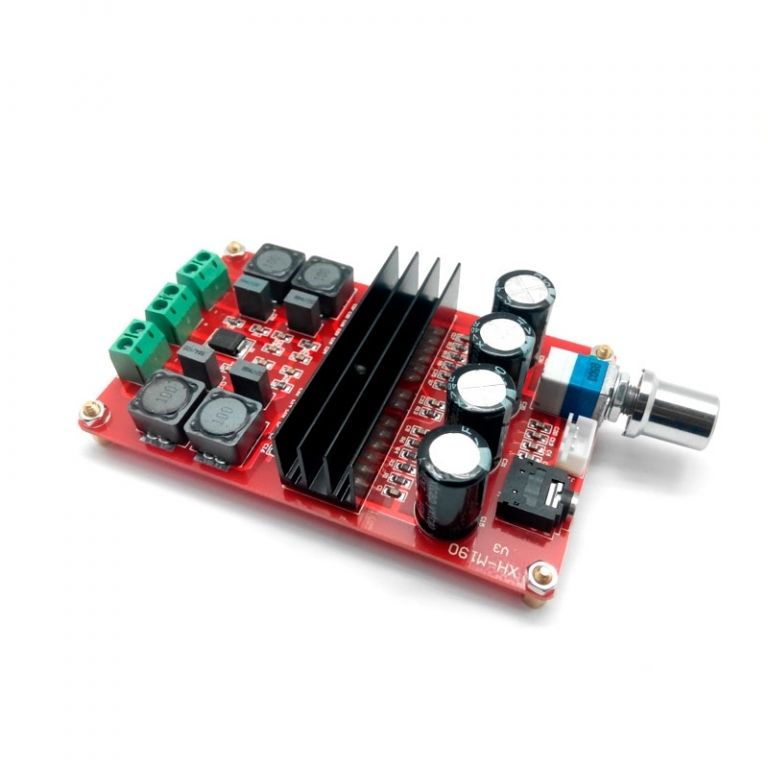

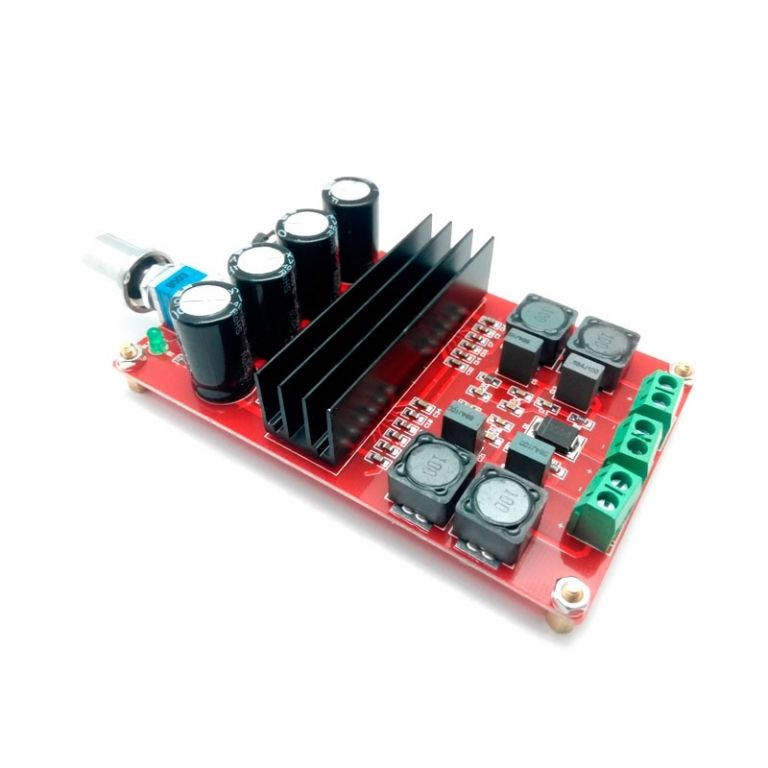

Усилитель звука D-класса 2х100Вт TPA3116
Технические характеристики
| Напряжение питания однополярное: | 5-24 В |
|---|---|
| Сопротивление подключаемой акустики: | 4-16 Ом |
| Максимальный ток потребления: | 8 А |
| КПД более: | 90% |
| Диапазон воспроизводимых частот: | 20…22000Гц |
| Максимальная выходная мощность: | 2х100 Вт |
| Рабочая температура: | -40… 85 C |
| Габариты модуля: | 120х80х40 мм |
| Вес: | 150г |
Описание
Модуль построен на базе двух звуковых усилительных микросхем D-класса TPA3116, включенных в мостовом режиме. Таким образом, достигается общая мощность 100Вт выходной мощности на канал с малыми интермодуляционными искажениями и низким коэффициентом искажений. Благодаря высокому КПД микросхемы, более 90%, не требуется массивных радиаторов и систем активного охлаждения. На плате установлен регулятор громкости, что делает усилитель боле удобным в применении.
Особенности
Широкий диапазон питающего напряжения 5В-24В
Защита от короткого замыкания в нагрузке
Защита от превышения температуры корпуса микросхемы
Высокая частота преобразования 400 кГц-1,2 МГц. Что позволяет получить качественный сигнал без применения громоздких фильтров для очистки ШИМ
Высокий КПД

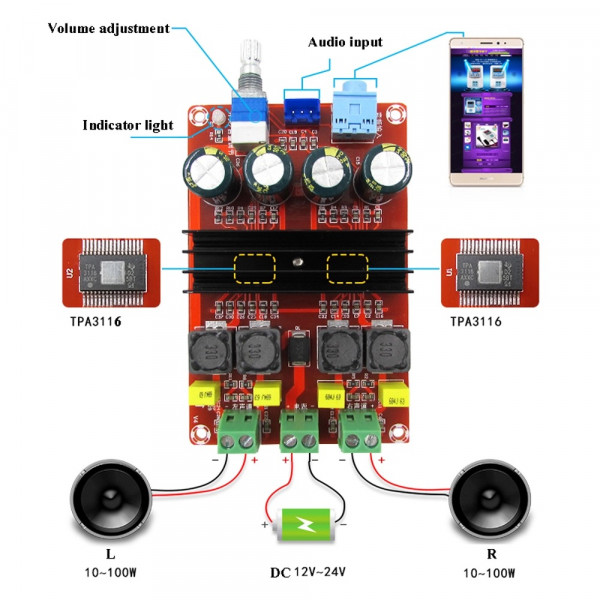

Возможность подключения к линейному входу без предварительных усилителей и цепей согласования
Применение замкнутой обратной связи обеспечивает отличный уровень подавления помех источников питания
На плате установлен регулятор громкости
