Аудио-усилитель мощностью 0,25 Вт (Quatro-модуль)

Описание

Электронный модуль представляет собой одноканальный (моно) усилитель аудио сигнала. Предназначен для усиления сигналов звуковой частоты, генерируемых контроллерами или миникомпьютерами, с целью их дальнейшей подачи на маломощные звуковые динамики. Модуль обеспечивает безопасное подключение звукодинамических излучателей к электронным платам, являющимися источниками аудиосигналов и не имеющих встроенных усилителей. Усилитель может использоваться в хобби проектах по созданию электронных или робототехнических устройств, в которых требуется воспроизводить звуковые сигналы, музыку или голос человека. Аудио-усилитель прост в использовании и благодаря низкому рабочему напряжению питания безопасен. В связи с этим он отлично подходит для организации занятий с детьми старше 12 лет при изучении электроники и робототехники.

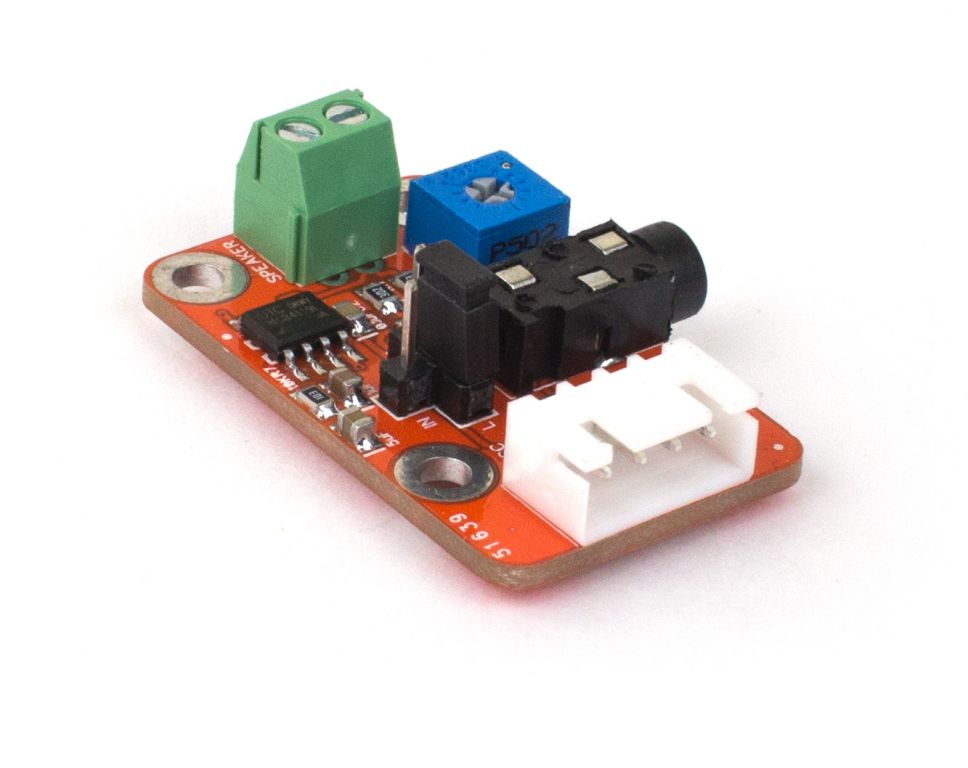

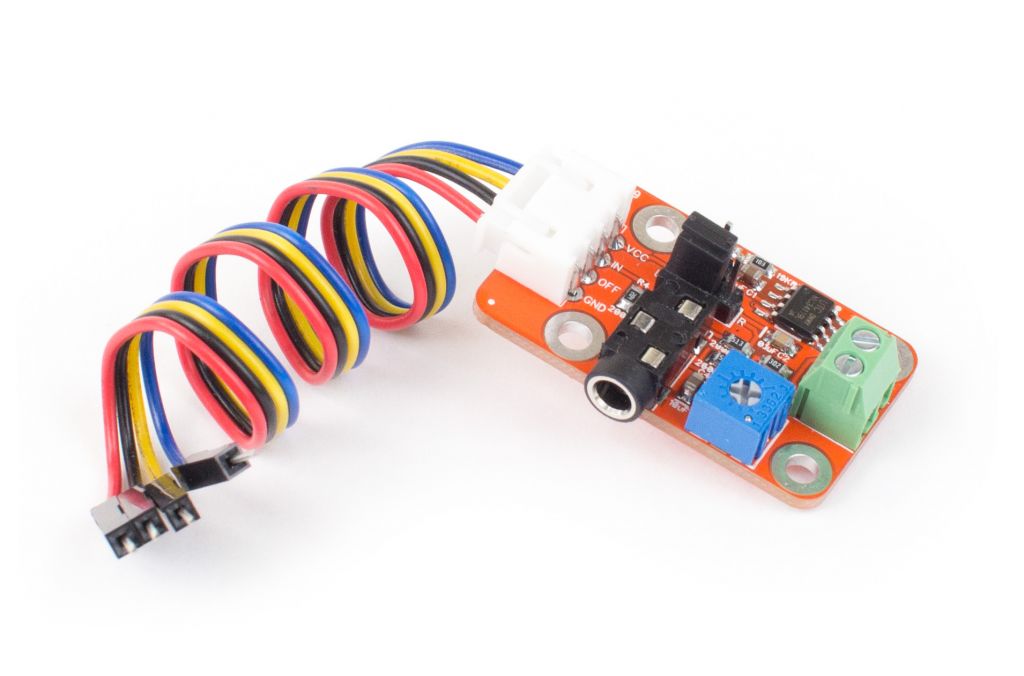

Плата оснащена аудиовходом типа mini-jack, унифицированным четырехконтактным разъемом для питания и управления платой, а также клеммником, к которому подключается звуковой динамик.

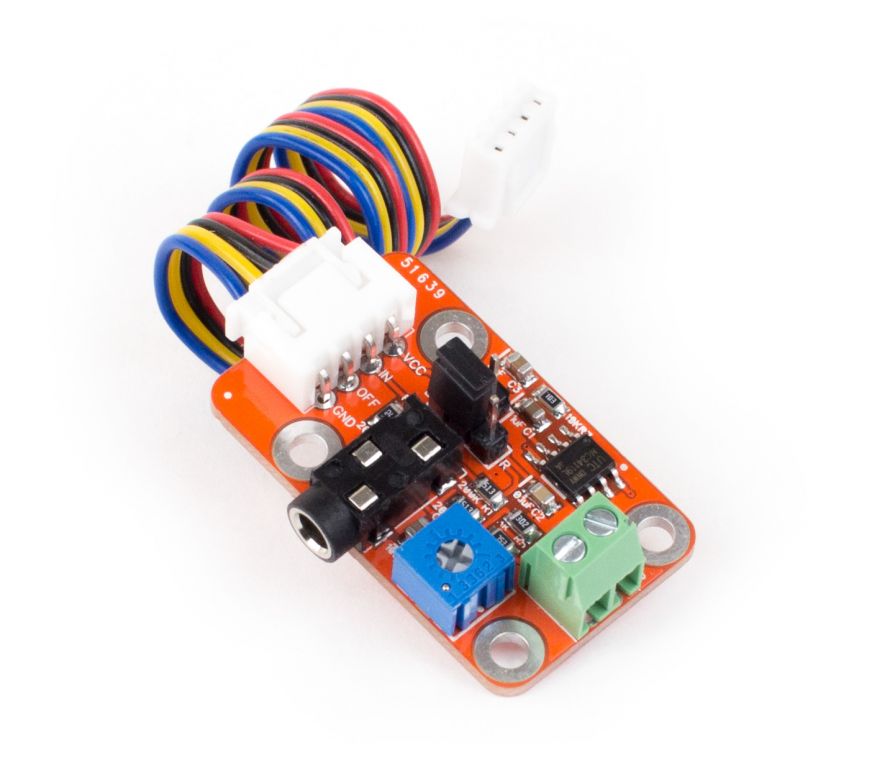

На плате модуля напротив выводов разъемов нанесена маркировка с их обозначением:
VCC — питание +5V
IN — подключение входного аудио сигнала
OFF — контакт для подачи сигнала на электронное отключение модуля
GND — земля (общий)
SPEAKER — клеммник с контактами для подключения звукового динамика
Разъем mini-jack предназначен для подачи входного аудио-сигнала.

Принцип работы модуля

Модуль основан на микросхеме MC34119L, которая выполняет усиление входного аудио сигнала. Мощность сигнала на выходе микросхемы после усиления может составлять до 0.25Вт при питании модуля от источника с напряжением 5 вольт. Входной аудио сигнал может подаваться как на разъем mini-jack, так и на аналоговый контакт IN четырехконтактного разъема.

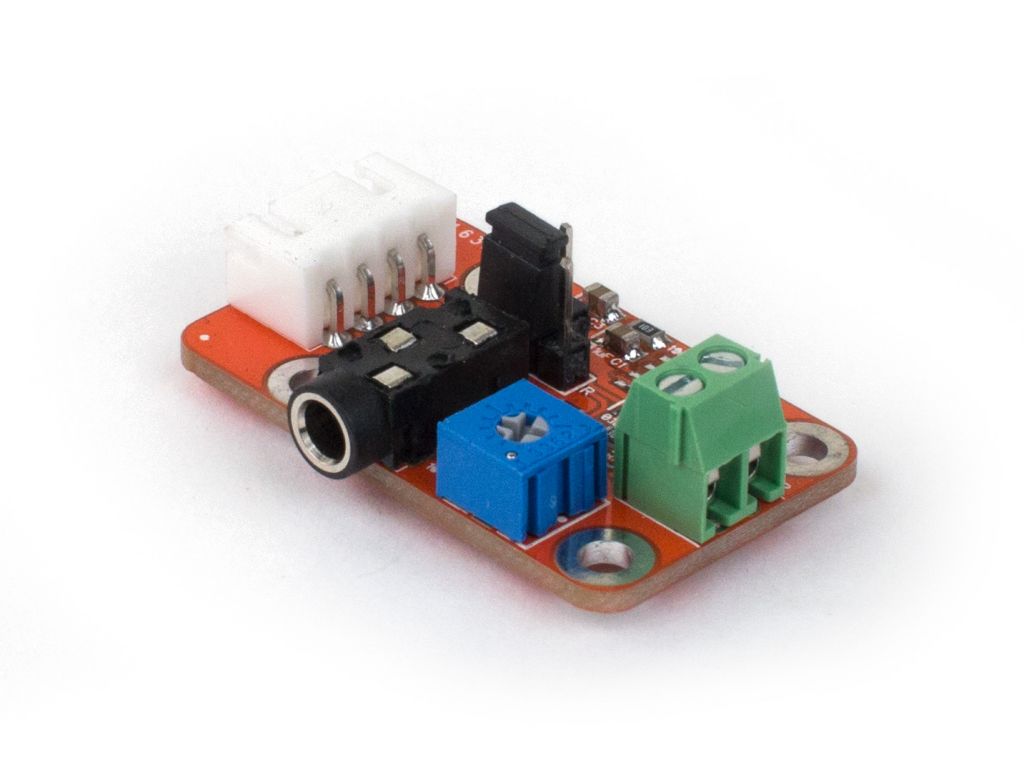

При использовании аудиовоспроизводящей аппаратуры или устройств (например одноплатные компьютеры), оснащенных аудио разъемами, можно задействовать вход mini-jack. Конструкция данного разъема предусматривает подачу двухканального сигнала, или другими словами стерео сигнала. Однако, микросхема модуля MC34119L может усиливать только один канал, поэтому на модуле присутствует джампер (показан на рисунке) для переключения между правым или левым каналом разъема mini-jack. Таким образом гарантированно имеется возможность принять и усилить входной сигнал, если он является моно сигналом и подается только на один из каналов указанного разъема.
Если источником аудио сигнала служит контроллер, то удобно подавать сигнал на контакт IN. Связано это с тем, что контроллеры как правило не оснащены аудио разъемами, однако есть доступ к четырехконтанктному разъему либо через шилд расширения, либо непосредственно с платы контроллера.
При любом способе подключения к источнику сигнала, контакты VCC и GND должны быть соответственно соединены с питанием и «землей». Для обеспечения корректной работы модуля напряжение питания должно находиться в диапазоне от 3 до 6 В.
Также имеется возможность электронного отключения усилителя и прекращения подачи выходного сигнала на звуковой динамик. Для этого необходимо подать логическую единицу (постоянное напряжение 5 В) на контакт OFF.
