Зуммер активный с регулировкой громкости (Quatro-модуль)

Описание

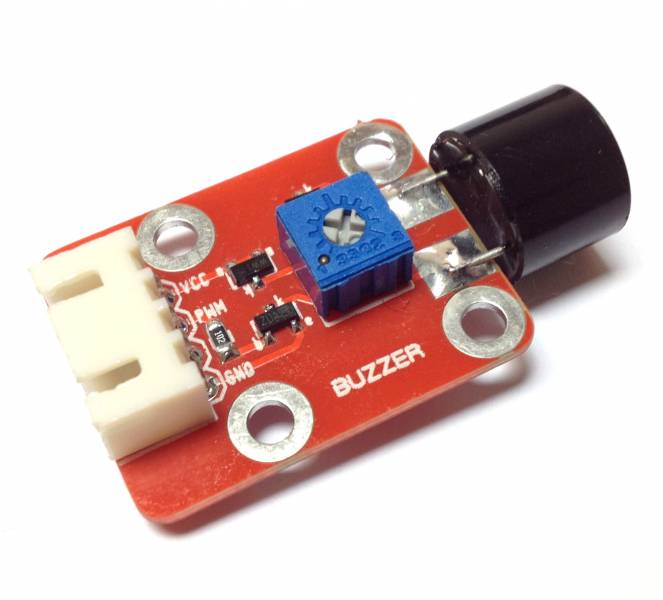

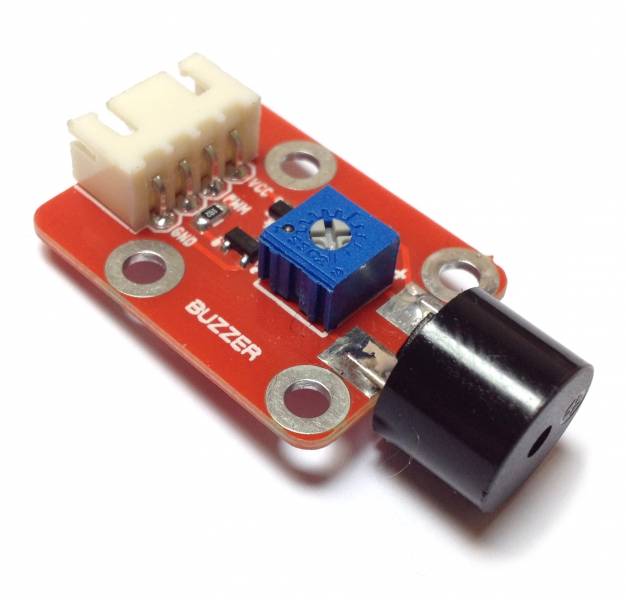

Функционально законченный модуль с пьезодинамиком, с возможностью регулировки громкости. С помощью зуммера можно собрать не только пожарную сигнализацию, но и воспроизвести любимую мелодию. Модуль с пьезодинамиком уже содержит схему защищающую порт контроллера от повреждений.

Модуль с зуммером, как и все остальные модули серии Quatro, имеет отверстия подходящие для крепления к деталям из конструкторов LEGO и MakeBlock. Отверстия имеют диаметр 3мм, а расстояние между отверстиями кратны 16 мм.

ПОДКЛЮЧЕНИЕ

Модуль имеет стандартный для серии Quatro-модулей разъем XH-2.54-4P и подключается к Arduino и макетной плате с помощью специального кабеля-переходника (продается отдельно), а для подключения к DaVinchi удобно использовать QuatroPort A050.
Для подключения модуля, нужно соединить GND с землей, на VCC подать +5V, а PWM подключается к порту контроллера с ШИМ.

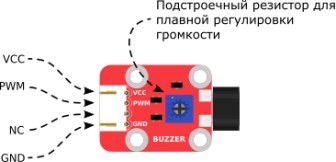

Распиновка:

VCC - питание (+5V)
PWM - ШИМ сигнал контроллера
NC - не задействован
GND - земля (общий)
