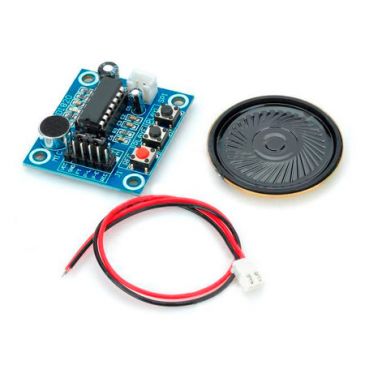

ISD1820, Звукозаписывающий модуль с микрофоном и динамиком

Артикул: 004218
Наличие:
Есть на складе
Добавить в Wish List
Цена:
169.00 169.00

Технические характеристики

Питание: 3 – 5 В
Длительность записи или воспроизведения: 10 с
Предельное расстояние для записи голоса не более: 0.2 м
Динамик: 0.5 Вт, 8 Ом
Предельная температура окружающего воздуха: 0 – 50 °C
Размер платы: 38 x 42,5 мм

Описание

Электронный модуль для записи и воспроизведения краткого голосового сообщения. Предназначено для установки в различные системы. Например, в автомобилях и холодильниках при совмещении с таймером становится возможным достаточно просто реализовать функцию речевого сигнала «Замок не закрыт!», в охранных системах упростить подачу сообщений, например «Нарушен охраняемый периметр!». Совмещая устройство с другими модулями можно оповещать об изменении параметров - например ток, напряжение.

Модуль содержит микрофон, что позволяет самому записать речевые сообщения.

Частотные характеристики модуля ориентированы на запись и воспроизведение речи. На плате установлен разъем SP1 для подключения динамика. Записанный звук можно проконтролировать и переписать. Звуковая информация находится в памяти длительного хранения микросхемы ISD1820PY . Благодаря установке микросхемы в панель звукозаписывающий модуль ISD1820 можно использовать как рекордер для записи множества различных сообщений в разные микросхемы. Потом несколько микросхем ISD1820 установить в более сложный прибор, выдающий соответствующие сообщения в зависимости от происходящих событий.

Второй режим работы - трансляция, предназначен для использования модуля в качестве усилителя для мегафона или других микрофонных узлов приборов. Благодаря наличию АРУ и полосового фильтра качество звука выше, чем при использовании обычного микрофонного усилителя.

Управление и индикация ISD1820

В ручном режиме модуль ISD1820 управляется с помощью трех кнопок.
Красная кнопка <stro.g>REC - запись. Нажмите и удерживайте кнопку для записи. Во время записи светится светодиод, при приближении к концу допустимого времени записи быстро мигает и гаснет, когда время записи закончилось.
Кнопка <stro.g>PLAYE. При кратковременном нажатии воспроизводится вся запись, в конце воспроизведения кратковременно включается светодиод.
Кнопка <stro.g>PLAYL. Запись воспроизводится пока нажата кнопка. Используется для воспроизведения фрагментов.

Подключение и установка режимов

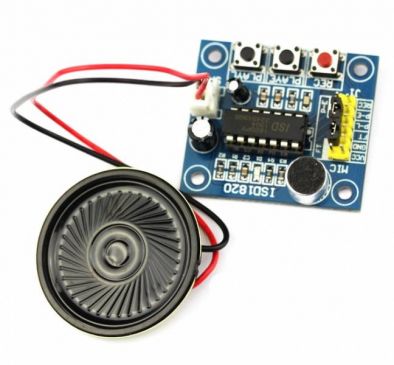

Устройство содержит двухрядную группу из двенадцати штырьевых контактов. Линия питания соединяется с контактом VCC, GND - общий провод. К одним контактам группы подводятся управляющие сигналы автоматического режима управления, а на другие устанавливаются перемычки выбора различных режимов работы. В обычном режиме две перемычки устанавливаются в центре ряда из шести контактов как показано на фото модуля.

Для перевода модуля в режим трансляции звука, при использовании в режиме высококачественного микрофонного усилителя, устанавливается перемычка на контакты FT (Feed Through), не путайте с подписанным контактом для входного сигнала управления.
В режим непрерывного циклического воспроизведения записи модуль ISD1820 переходит при установке перемычки Р-Е на контакты ряда находящегося ближе к центру платы (другое название перемычки RPL).

Кнопки модуля можно дублировать, подавая логические уровни на контакты группы. Приводим назначение контактов для управляющих сигналов. REC - запись. P-E - при кратковременной подаче сигнала воспроизводится вся запись. P-L - алгоритм работы аналогичен кнопке PLAYL. FT - режим трансляции, аналогичный установке перемычке FT. Используя управляющие сигналы модуль можно ввести в состав более сложных приборов или осуществить управление от Raspberry Pi, Arduino.
