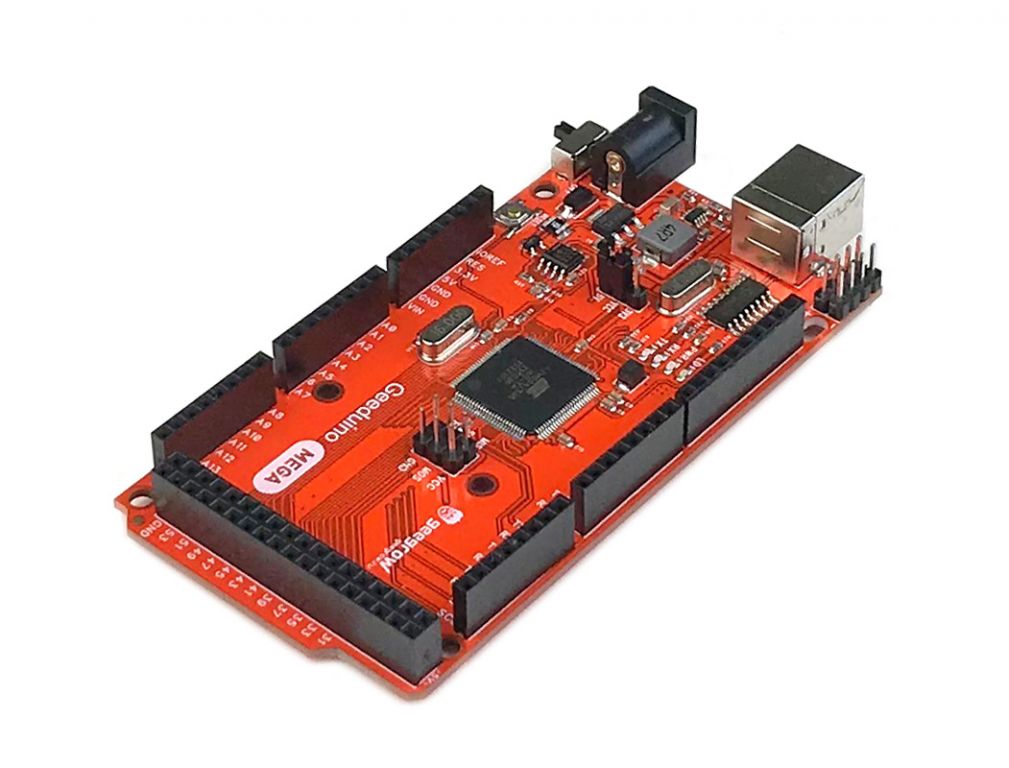

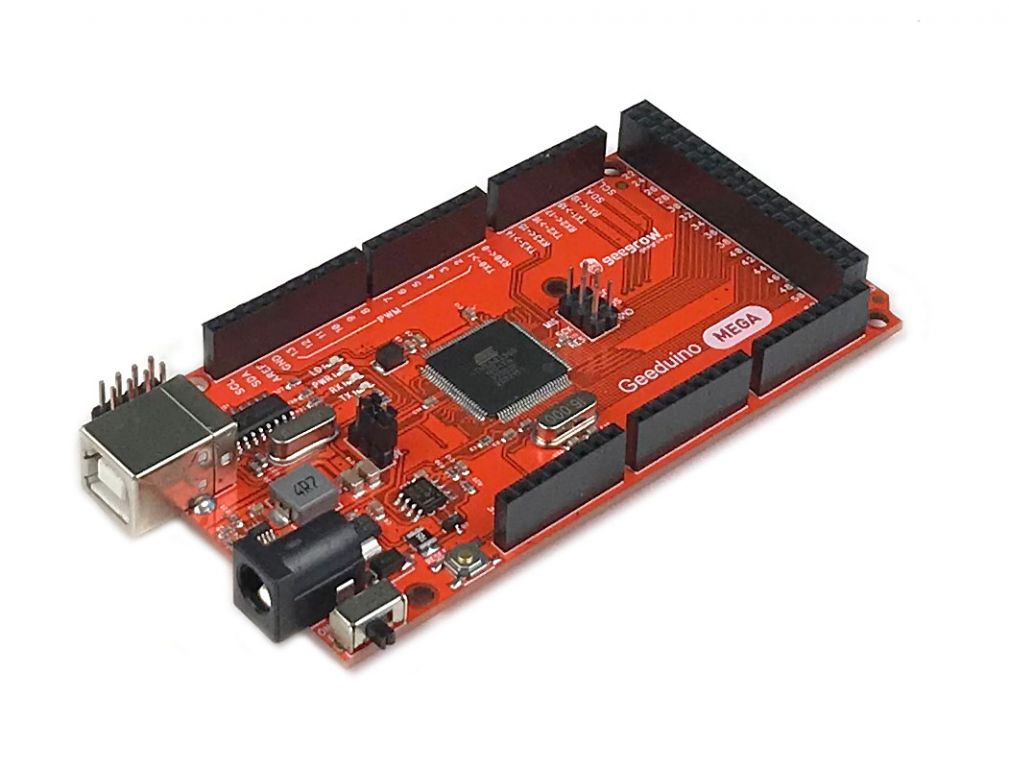

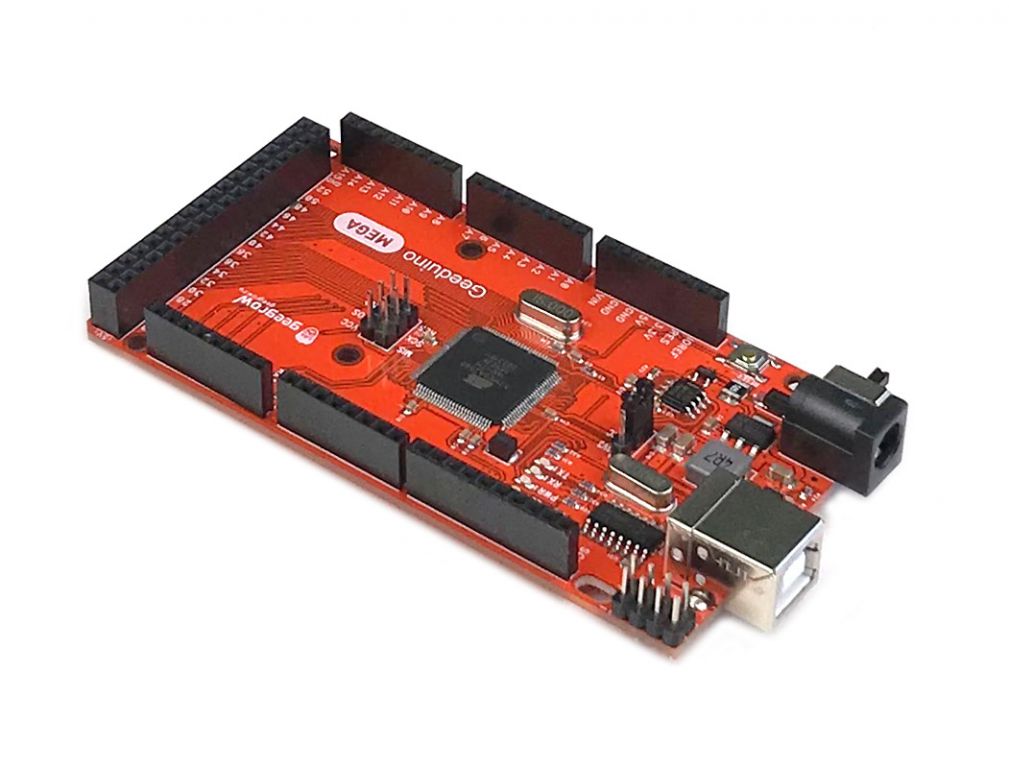

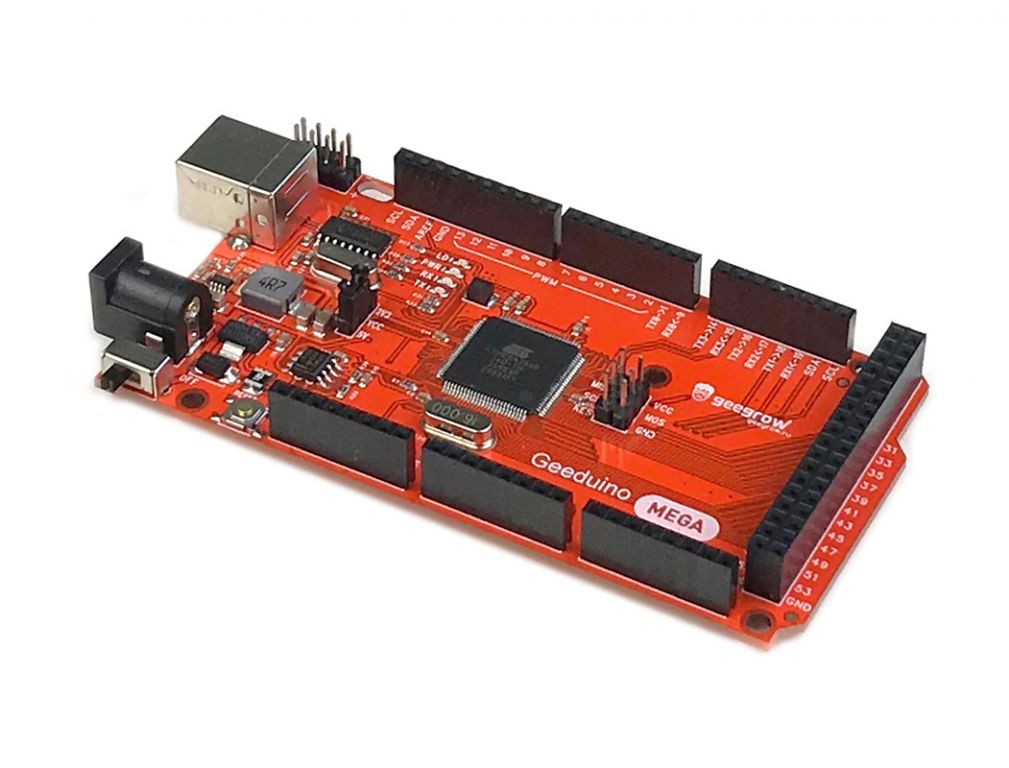

Контроллер Geeduino MEGA 2560 (DC-DC)

Артикул: 005512
Наличие:
Есть на складе
Добавить в Wish List
Цена:
1750.00 1 750.00

Технические характеристики

Микроконтроллер: ATmega2560
Рабочее напряжение: 3.3-5 В
Входное напряжение (рекомендуемое): 7-12 В
Входное напряжение (предельное): 6-20 В
Цифровые Входы/Выходы: 54 (14 из которых могут использоваться как выходы ШИМ)
Аналоговые каналы: 16
Постоянный ток для вывода 5 В: 3 А
Постоянный ток для вывода 3.3 В: 300 мА
Флеш-память: 256 Кб (ATmega2560), из которых 8 Кб используются для загрузчика
ОЗУ: 8 Кб (ATmega2560)
EEPROM: 4 Кб (ATmega2560)
Тактовая частота: 16 МГц

Описание

Geeduino MEGA - это Arduino-совместимый контроллер на основе МК Atmega2560. Фактически, это аналог Arduino MEGA и он полностью совместим с Arduino IDE, работает на большинстве операционных систем.
При этом платформа
Geeduino MEGA имеет на борту CH340 и импульсный DC-DC преобразователь на 5 ампер.

Совместимость с платформой Arduino

Проектируя контроллер Geeduino MEGA мы ставили цель улучшить его насколько это возможно, при этом сохранив совместимость с оригинальной платой Arduino MEGA. Расположение всех основных разъемов на плате, крепежные отверстия и габариты самой платы остались неизменны. Это позволяет использовать совместно с Geeduino MEGA любые шилды, разработанные для стандартной версии. Разъемы питания и USB также не претерпели никаких изменений.

Кроме этого, контроллер полностью совместим со средой программирования Arduino IDE, поэтому можно работать с ним точно так же, как с Arduino MEGA.

Питание

Питание контроллера может осуществляться от компьютерного порта USB в случае, когда контроллер подключен к компьютеру. Если контроллер работает автономно или имеется необходимость подключить более мощную нагрузку, потребляющую ток > 500мА, можно подать питание через разъем DC 5.5/2.5мм. Подать напряжение на Geeduino можно от источника питания постоянного тока 7-12В. Лучше выбирать блок питания с запасом по току, например, 5А и больше, чтобы исключить работу БП на пределе возможностей.

Уровень питающего напряжения на плате VCC можно выбирать специальной перемычкой 3.3В/5В. Это позволяет работать с внешними устройствами, поддерживающими различный TTL уровень.
