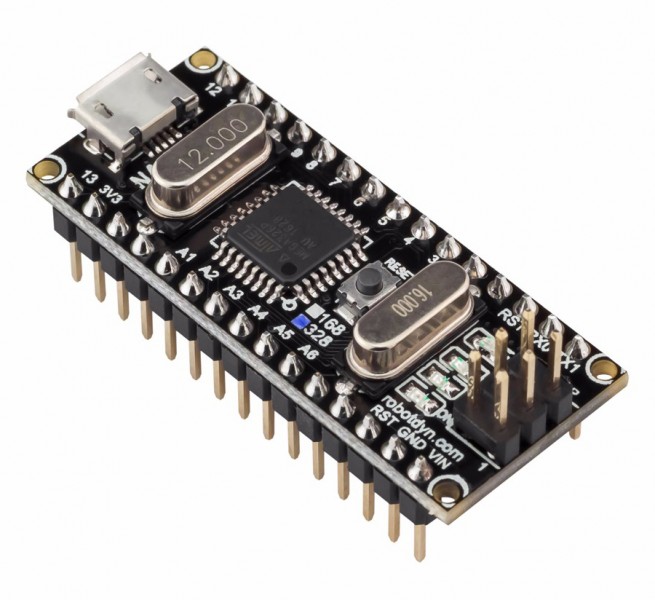

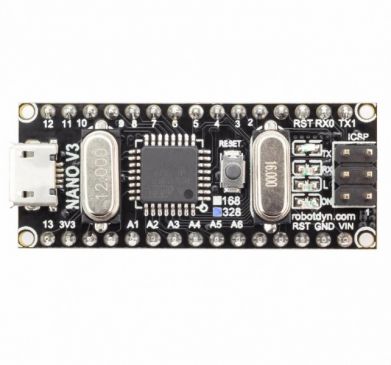

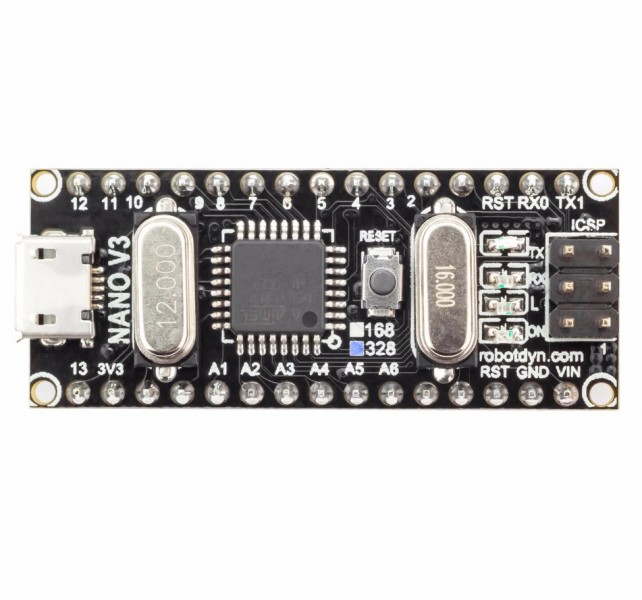

Arduino nano CH340 с MicroUsb разъемом

Артикул: 004837
Наличие:
Под заказ
Добавить в Wish List
Цена:
785.00 785.00 ₽

Технические характеристики

Микроконтроллер: ATmega328;
Драйвер USB-UART: CH340;
Рабочее напряжение: 5В;
Входное напряжение (рекомендуемое): 7-12В;
Входное напряжение (предельное): 6-20В;
Цифровые входы/выходы: 14;
Выходы ШИМ: 6;
Входы АЦП: 6;
Постоянный ток через вход/выход: 40 мА;
Флеш-память программ: 32Кб из которых 0.5 Кб используются для загрузчика;
ОЗУ: 2Кб;
EEPROM: 1 Кб;
Тактовая частота: 16 МГц.

Описание

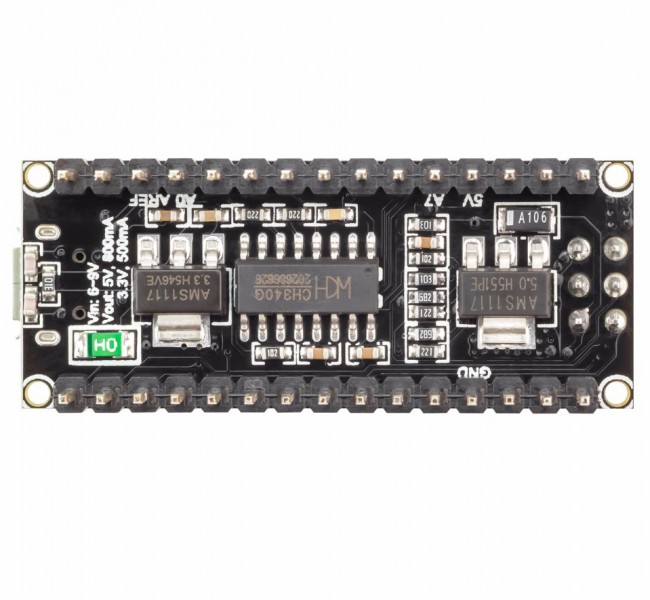

Arduino nano CH340 - модуль, основанный на микроконтроллере ATmega328. По своей функциональности практически не отличается от Arduino Uno, но имеет более компактные размеры. Модуль оснащен MicroUsb разъемом. Драйвер USB на основе CH340.

Микроконтроллер ATmega328 содержит 32кБ флэш-памяти для хранения кода программы, из которых 2кБ используются для загрузчика-программатора. 2кБ памяти ОЗУ для хранения данных программы, и 1кБ EEPROM - электрически стираемая энергонезависимая память, которая может использоваться для хранения изменяемых данных при выключении питания.

Каждый из 14 цифровых выводов на Arduino Nano может использоваться как вход или выход. Входы/выходы работают на 5 вольтах. Каждый контакт может обеспечить ток не более 40мА и имеет внутренний подтягивающий резистор (по умолчанию отключен) 20-50 ком. Кроме того, некоторые выводы имеют специальные функции:

  • Аппаратный последовательный порт UART: 0(RX) и 1(TX);
  • Внешнее прерывание: 2 и 3. Эти выводы могут быть сконфигурированы для запуска прерываний по низкому уровню, по переднему или заднему фронту, по изменению уровня сигнала;
  • ШИМ: 3, 5, 6, 9, 10 и 11. Обеспечивают 8-битный ШИМ-выход;
  • Интерфейс SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK);
  • Встроенный светодиод LED: 13;
  • Интерфейс I2C: A4 (SDA) и A5 (SCL).

Arduino Nano имеет 8 аналоговых входов, каждый из которых реализует 10-и битный аналого-цифровой преобразователь АЦП. По умолчанию они измеряют значение напряжения от 0 до 5 вольт. Можно изменить верхний предел диапазона используя контакт AREF.





Сравнительные характеристики:


 Рабо. напря-жение Питание Uвх
 Цифр. вх/вых Анало-говые входы Flash ROM SRAM EEPROM Такт. часто-та
Arduino LilyPad (ATMega32U4) 3.3 В
 3.7–5 В 9 (4 ШИМ)
 4 32 кб (4 кБ занято загрузчиком)
 2.5 кб
 1 кб
 8 МГц
Arduino Micro (ATMega32U4) 5 В
 7-12 В 20 (7 ШИМ)
 12 32 кБ (4 кБ занято загрузчиком) 2.5 кБ
 1 кБ
 16 МГц
Arduino Pro Micro (ATMega32U4) 5 В
 7-12 В
 18 (5 ШИМ)
 4 32 кБ (4 кБ занято загрузчиком) 2.5 кБ 1 кБ
 16 МГц
Arduino Leonardo R3 (ATMega32U4) 5 В
 7-12 В 20 (7 ШИМ)
 12 32 кБ (4 кБ занято загрузчиком) 2 кБ
 1 кБ
 16 МГц
Arduino LilyPad (ATMega328) 2.7-5.5 В
 2.7-5 В
 9 (5 ШИМ)
 4 32 кБ (2 Кб занято загрузчиком) 2 кБ
 1 кБ
 8 МГц
Arduino UNO R3 (ATMega328) 5 В
 7-12 В
 14 (6 ШИМ)
 6 32 кБ (0.5 кБ занято загрузчиком) 2 кБ
 1 кБ
 16 МГц
Arduino NANO 3.0 (ATMega328) 5 В
 7-12 В
 14 (6 ШИМ) 6 32 кБ (2 кБ занято загрузчиком) 2 кБ
 1 кБ
 16 МГц
Arduino Pro Mini (ATMega328) 5 В
 7-12 В
 14 (6 ШИМ) 6 32 кБ (0.5 Кб занято загрузчиком) 2 кБ
 1 кБ
 16 МГц
Arduino Duemilanove (ATMega328) 5 В
 7-12 В
 14 (6 ШИМ) 6 32 кБ из (2 кБ занято загрузчиком) 2 кБ
 1 кБ
 16 МГц
Arduino Mega 2560 R3 (ATMega 2560) 5 В
 7-12 В
 54 (14 ШИМ) 16 256 кБ (8 кБ занято загрузчиком) 8 кБ
 4 кБ
 16 МГц
