Шилд QuatroPortA100

Артикул: 005205
Наличие:
Есть на складе
Добавить в Wish List
Цена:
629.00 629.00

Описание

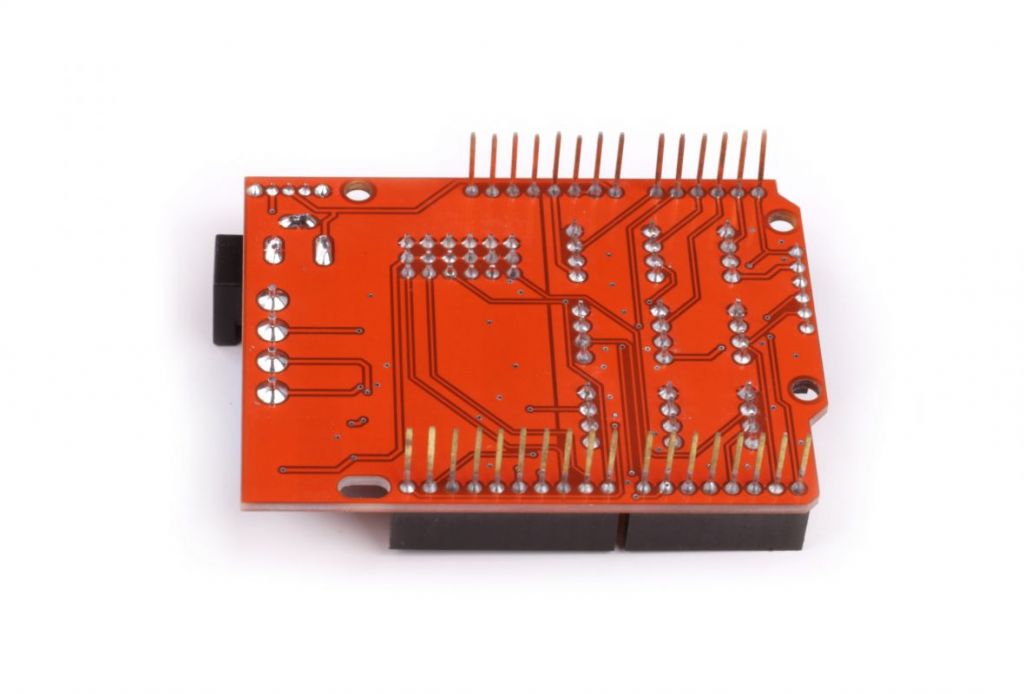

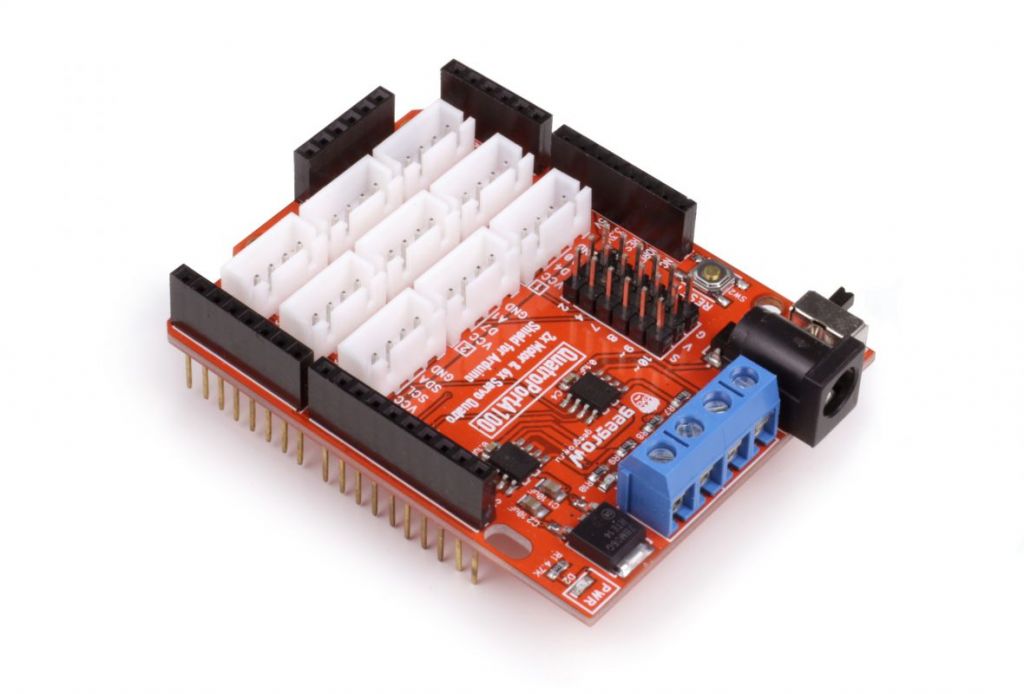

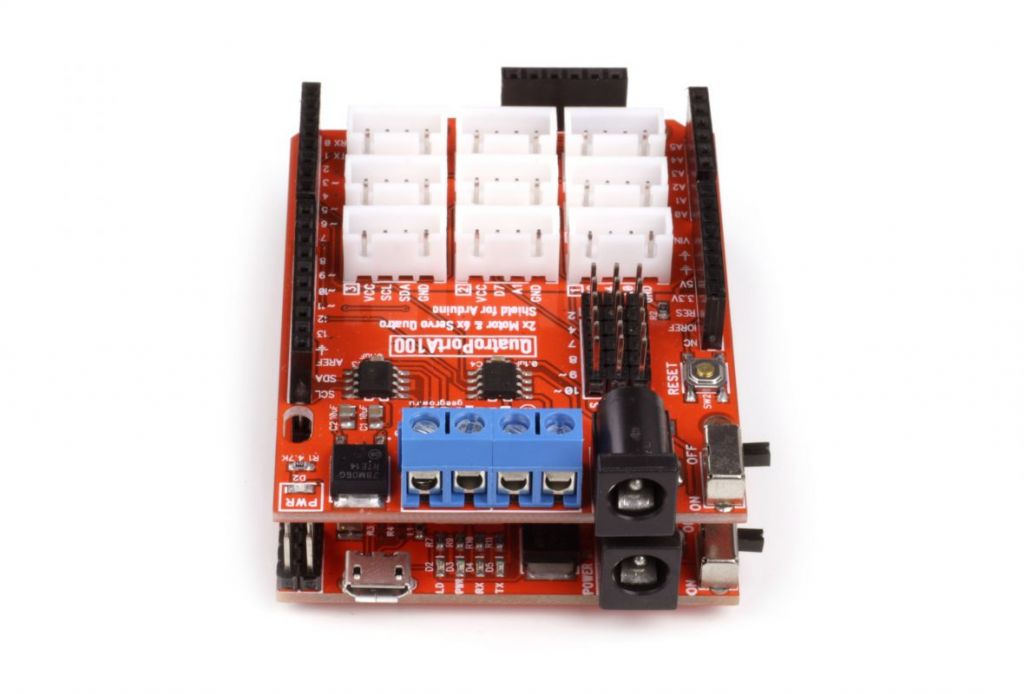

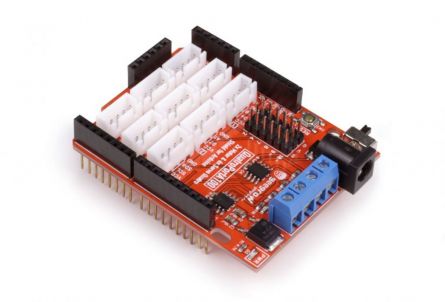

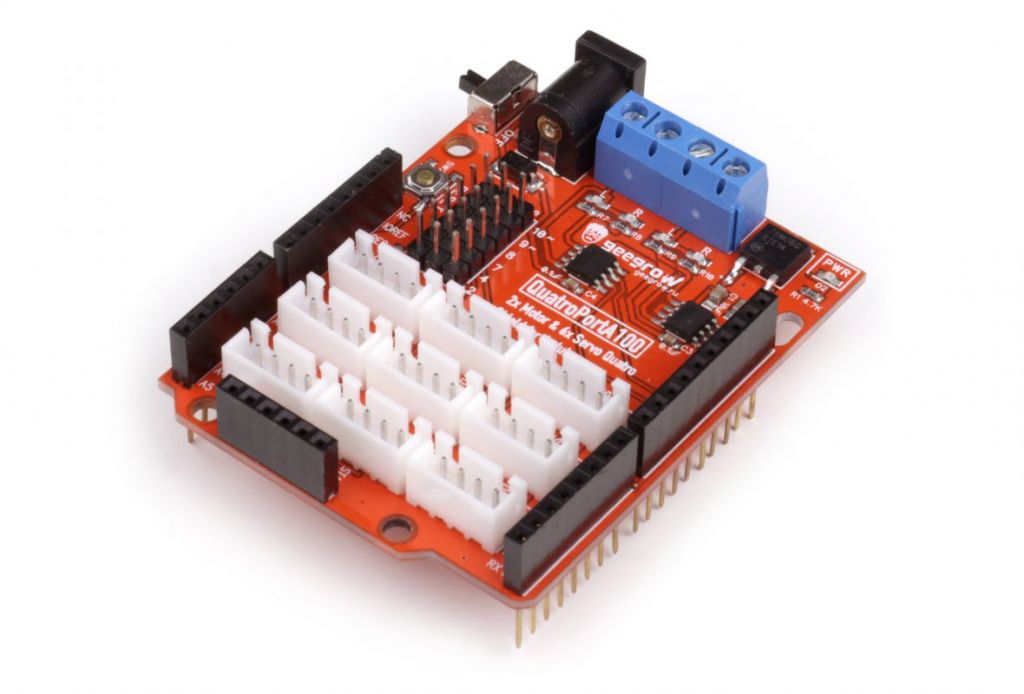

Специальный переходной мотор шилд QuatroPortA100 облегчит работу не только с внешними модулями, но и позволит управлять двумя коллекторными двигателями постоянного тока, а также шестью серводвигателями.

Для управления двигателями на плате установлено 2 независимых Н-моста на базе микросхем L9110, позволяющие управлять моторами с напряжением до +12В.
Кроме этого, шилд дублирует боковые разъемы контроллера и дополнительно имеет 9 белых разъемов для подключения модулей. В каждом разъеме находится 4 контакта. Два крайних предназначены для подачи питания, а два центральных для передачи сигнала.
Два разъема служат для подключения цифровых I2C модулей, другие лучше использовать для подключения модулей, нуждающихся в портах ШИМ и АЦП.
Дополнительно на шилде имеется гребенка 6x3 для подключения сервоприводов к портам 2, 4, 7, 8, 9, 10.

Распиновка

Для управления двигателями используются контакты контроллера:
12 - направление М1
5 - скорость (ШИМ), M1
13 - направление, М2
6 - скорость, М1
